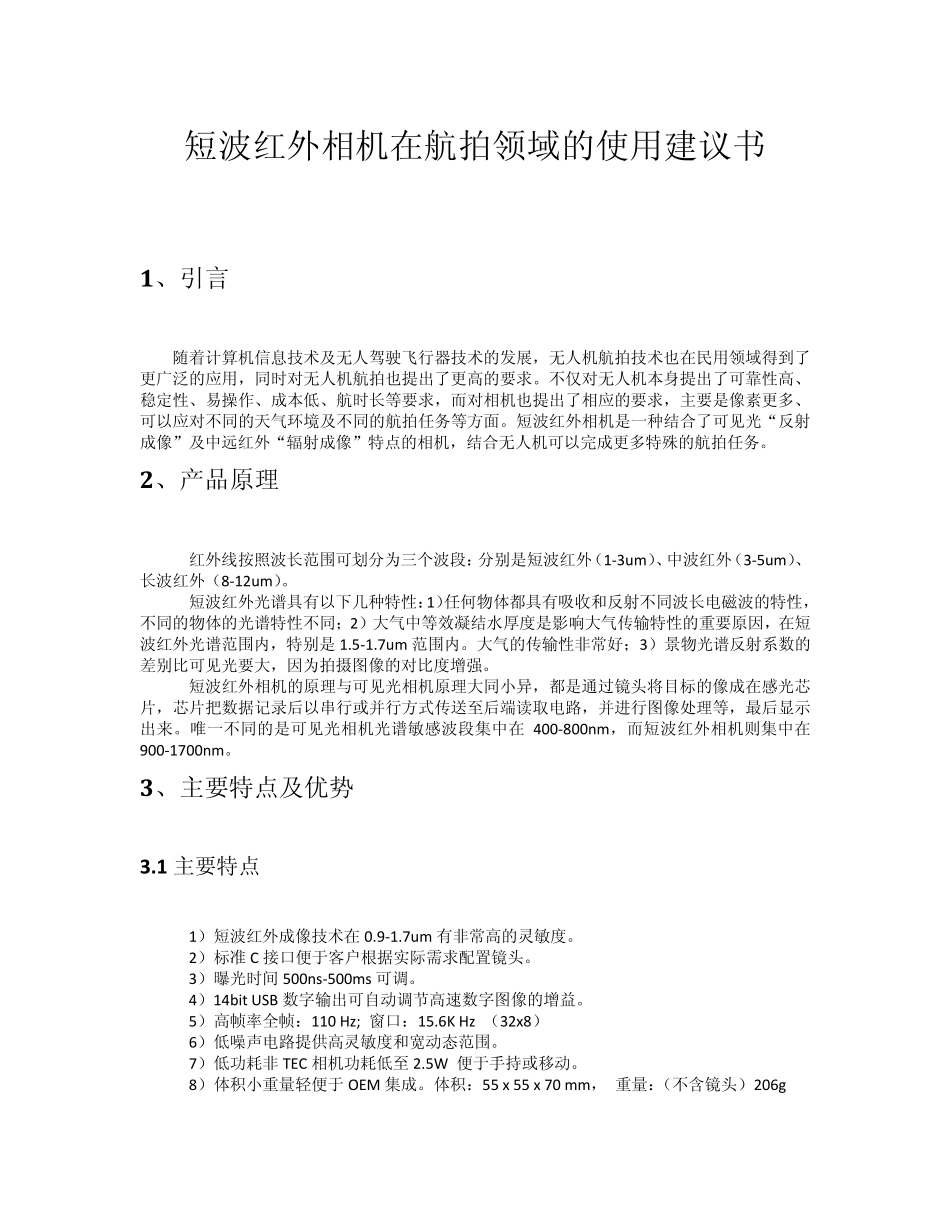

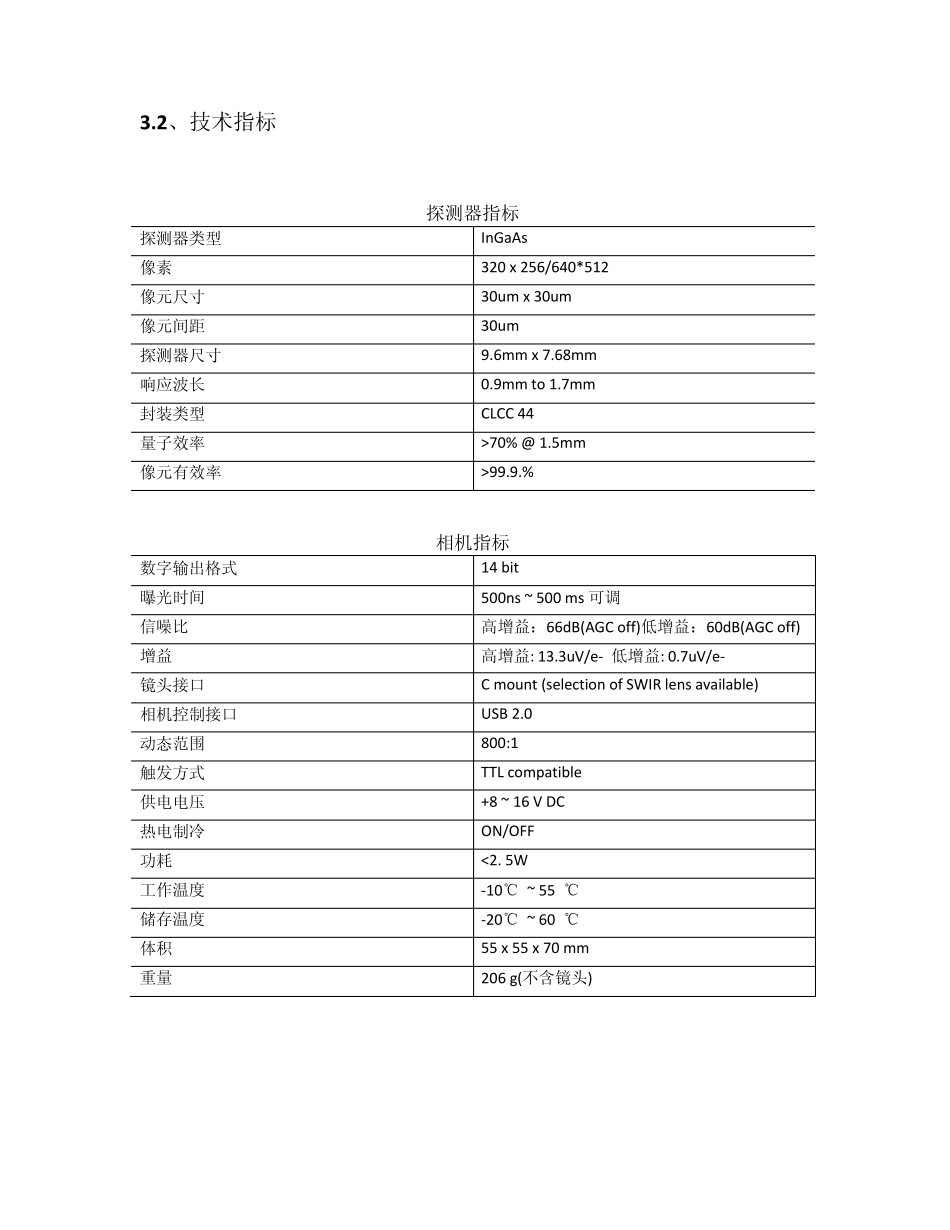

短波红外相机在航拍领域的使用建议书 1、引言 随着计算机信息技术及无人驾驶飞行器技术的发展，无人机航拍技术也在民用领域得到了更广泛的应用，同时对无人机航拍也提出了更高的要求。不仅对无人机本身提出了可靠性高、稳定性、易操作、成本低、航时长等要求，而对相机也提出了相应的要求，主要是像素更多、可以应对不同的天气环境及不同的航拍任务等方面。短波红外相机是一种结合了可见光“反射成像”及中远红外“辐射成像”特点的相机，结合无人机可以完成更多特殊的航拍任务。 2、产品原理 红外线按照波长范围可划分为三个波段：分别是短波红外（1-3um）、中波红外（3-5um）、长波红外（8-12um）。 短波红外光谱具有以下几种特性：1）任何物体都具有吸收和反射不同波长电磁波的特性，不同的物体的光谱特性不同；2）大气中等效凝结水厚度是影响大气传输特性的重要原因，在短波红外光谱范围内，特别是1.5-1.7um 范围内。大气的传输性非常好；3）景物光谱反射系数的差别比可见光要大，因为拍摄图像的对比度增强。 短波红外相机的原理与可见光相机原理大同小异，都是通过镜头将目标的像成在感光芯片，芯片把数据记录后以串行或并行方式传送至后端读取电路，并进行图像处理等，最后显示出来。唯一不同的是可见光相机光谱敏感波段集中在400-800nm，而短波红外相机则集中在900-1700nm。 3、主要特点及优势 3.1 主要特点 1）短波红外成像技术在0.9-1.7um 有非常高的灵敏度。 2）标准 C 接口便于客户根据实际需求配置镜头。 3）曝光时间 500ns-500ms 可调。 4）14bit USB 数字输出可自动调节高速数字图像的增益。 5）高帧率全帧：110 Hz; 窗口：15.6K Hz （32x8） 6）低噪声电路提供高灵敏度和宽动态范围。 7）低功耗非 TEC 相机功耗低至 2.5W 便于手持或移动。 8）体积小重量轻便于 OEM 集成。体积：55 x 55 x 70 mm， 重量：（不含镜头）206g 3.2、技术指标 探测器指标 探测器类型 InGaAs 像素 320 x 256/640*512 像元尺寸 30um x 30um 像元间距 30um 探测器尺寸 9.6mm x 7.68mm 响应波长 0.9mm to 1.7mm 封装类型 CLCC 44 量子效率 >70% @ 1.5mm 像元有效率 >99.9.% 相机指标 数字输出格式 14 bit 曝光时间 500ns ~ 500 ms 可调 信噪比 高增益：66dB(AGC off)低增益：60dB(AGC off) 增益 高增益: 13.3uV/e- 低增益: 0.7uV/e- 镜头接口 C mount (sele...
