关于铜排加工及工艺标准,你知多少?

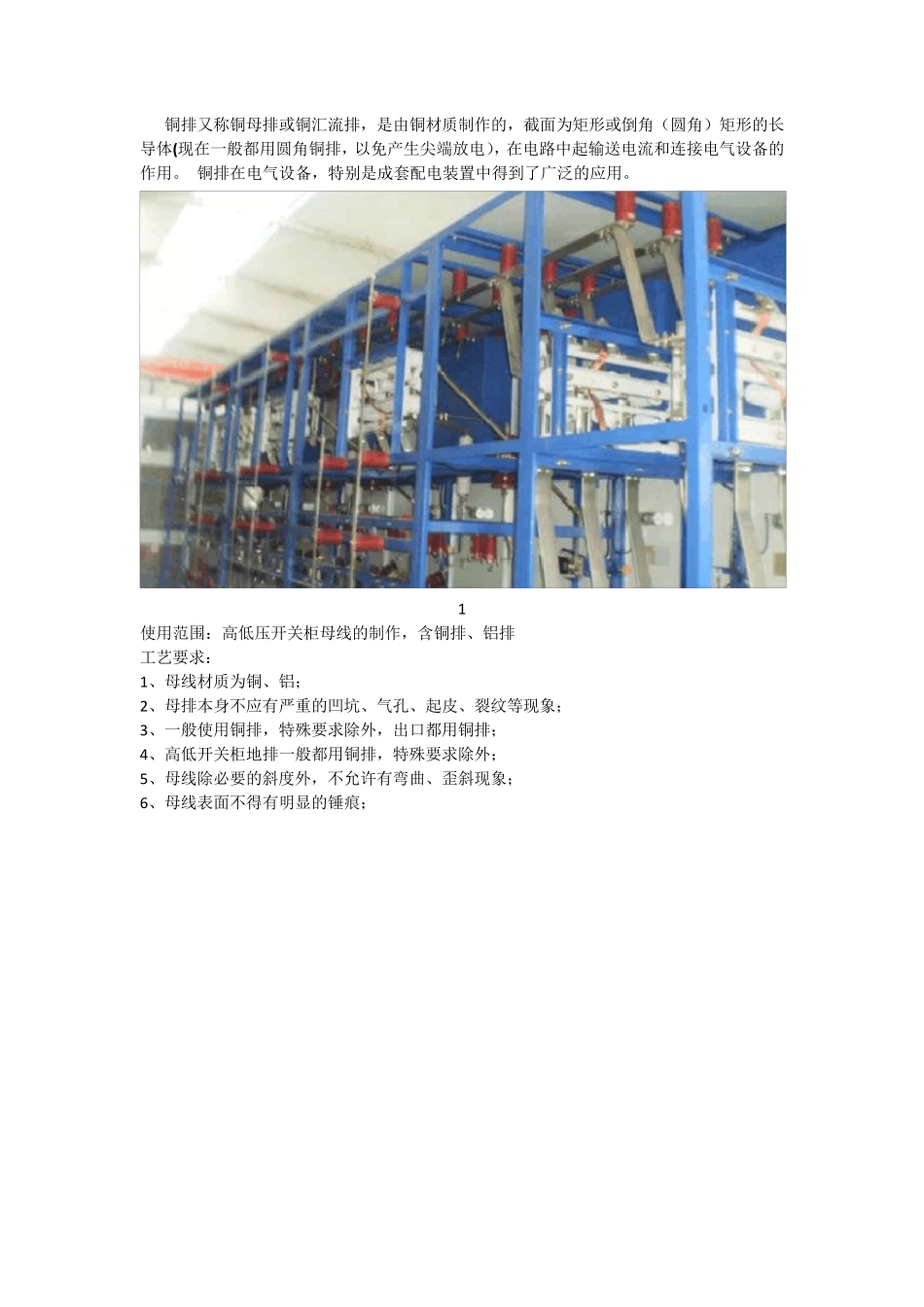

关于铜排加工及工艺标准,你知多少?_第1页
1/14

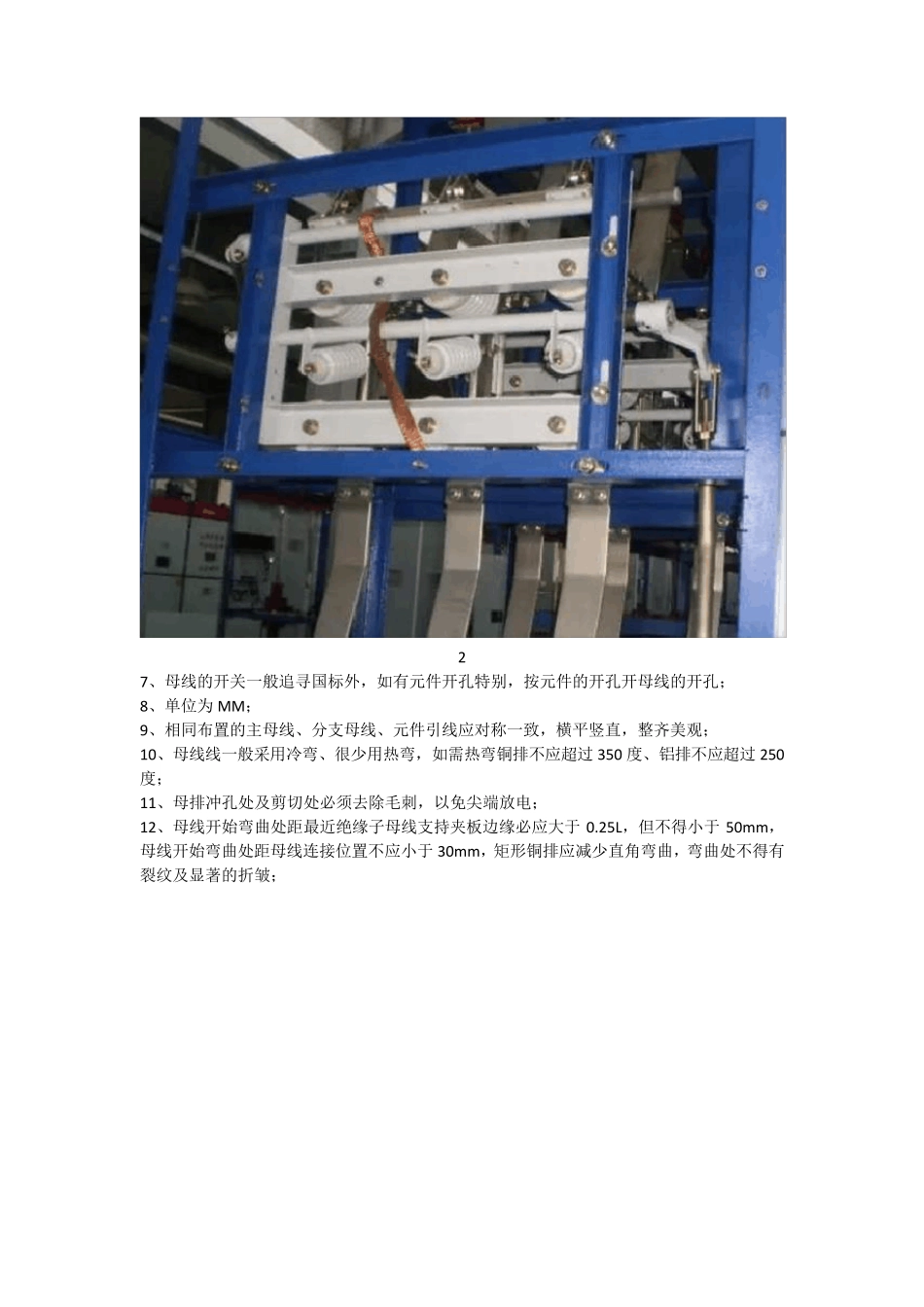

关于铜排加工及工艺标准,你知多少?_第2页
2/14
关于铜排加工及工艺标准,你知多少?_第3页
3/14
铜排又称铜母排或铜汇流排,是由铜材质制作的,截面为矩形或倒角(圆角)矩形的长导体(现在一般都用圆角铜排,以免产生尖端放电),在电路中起输送电流和连接电气设备的作用。 铜排在电气设备,特别是成套配电装置中得到了广泛的应用。 1 使用范围:高低压开关柜母线的制作,含铜排、铝排 工艺要求: 1、母线材质为铜、铝; 2、母排本身不应有严重的凹坑、气孔、起皮、裂纹等现象; 3、一般使用铜排,特殊要求除外,出口都用铜排; 4、高低开关柜地排一般都用铜排,特殊要求除外; 5、母线除必要的斜度外,不允许有弯曲、歪斜现象; 6、母线表面不得有明显的锤痕; 2 7、母线的开关一般追寻国标外,如有元件开孔特别,按元件的开孔开母线的开孔; 8、单位为 MM; 9、相同布置的主母线、分支母线、元件引线应对称一致,横平竖直,整齐美观; 10、母线线一般采用冷弯、很少用热弯,如需热弯铜排不应超过 350 度、铝排不应超过 250度; 11、母排冲孔处及剪切处必须去除毛刺,以免尖端放电; 12、母线开始弯曲处距最近绝缘子母线支持夹板边缘必应大于 0.25L,但不得小于 50mm,母线开始弯曲处距母线连接位置不应小于 30mm,矩形铜排应减少直角弯曲,弯曲处不得有裂纹及显著的折皱; 3 13、最小弯曲半径应符合上表并且多片母线弯曲度应一致; 备注:a 为母排的厚度 b 为母排的宽度 L 为母排两支撑点的距离 14、母线采用螺栓固定搭接时,连接处距支柱绝缘子的支撑板边缘不应小于 50m m ,上片母线端头与下片母线平弯开始处的距离不应小于 10m m (如上图);接头螺孔的直径应大于螺栓直径 1m m ,钻孔的直径应值,不歪斜,螺孔间中心距离的误差应不大于 0.5m m 。 15、断路器铜排的选择:铜、铝排的宽度应与断路器的出线端宽度一样,在直接负荷侧可适当的减少母排的厚度,以满足要求; 16、分支母线与断路器连接时,母线冲孔为圆孔,进行连接,MNS/GCK 在下进、出时分支零排不必制作,但上进、出时一定要制作,柜内零排和地排根据进出线方式确定安装在柜前还是柜后; 17、低压计量柜为方便安装互感器,铜排在计量室内应断开,用搭接块连接,搭接块的长度应满足互感器安装检修的标准,其它直接连接,大于等于 4000A 以上采用绝缘板母线夹固定,禁用绝缘子; 4 18、中高压母线在穿过金属板时,应提供相配套的套管和采取其它绝缘措施; 19、母线应采取绝缘支持固定,以保证母线之间及母线与其它部件...
