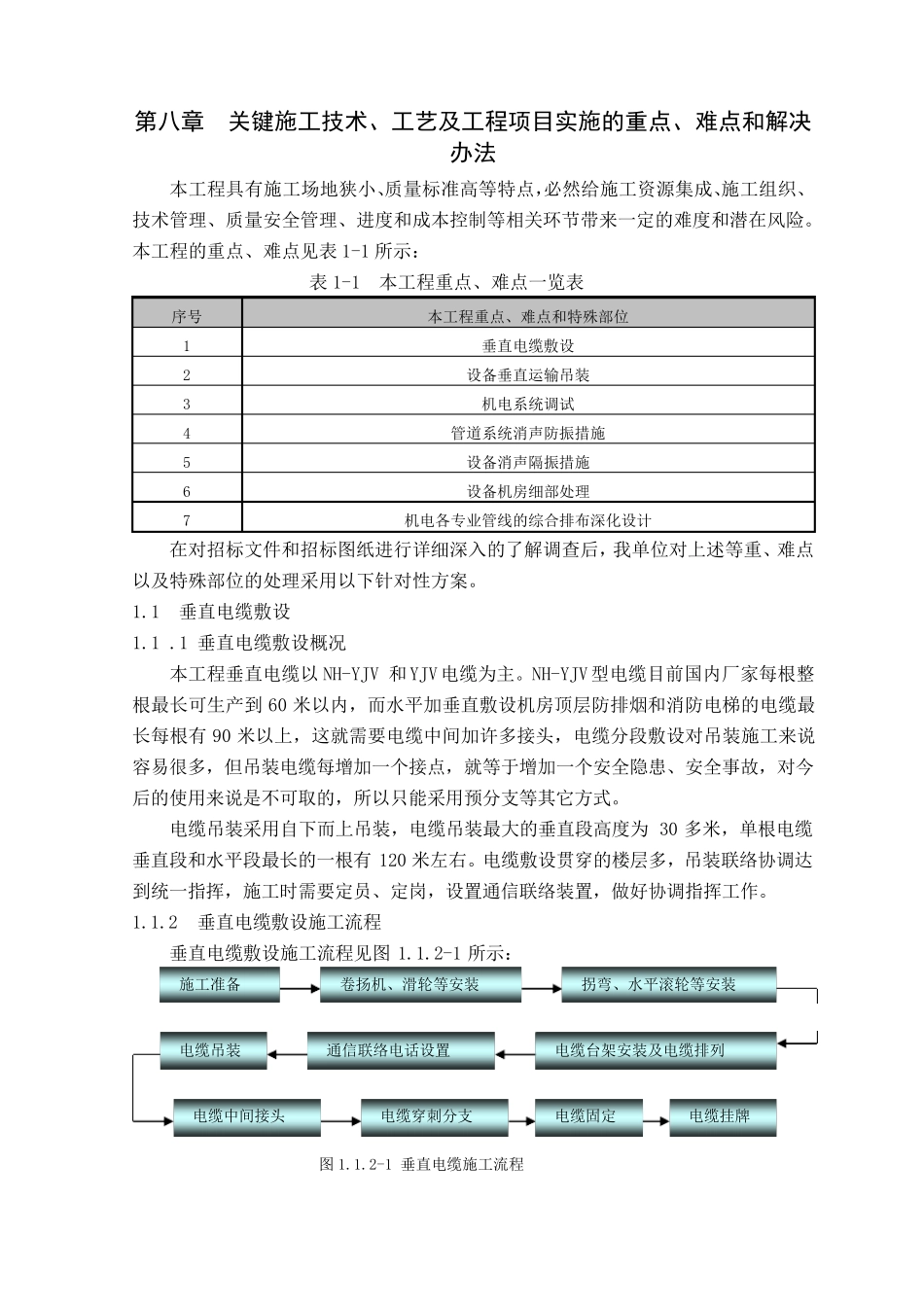

第八章 关键施工技术、工艺及工程项目实施的重点、难点和解决办法 本工程具有施工场地狭小、质量标准高等特点，必然给施工资源集成、施工组织、技术管理、质量安全管理、进度和成本控制等相关环节带来一定的难度和潜在风险。本工程的重点、难点见表 1-1 所示： 表 1-1 本工程重点、难点一览表 序号 本工程重点、难点和特殊部位 1 垂直电缆敷设 2 设备垂直运输吊装 3 机电系统调试 4 管道系统消声防振措施 5 设备消声隔振措施 6 设备机房细部处理 7 机电各专业管线的综合排布深化设计 在对招标文件和招标图纸进行详细深入的了解调查后，我单位对上述等重、难点以及特殊部位的处理采用以下针对性方案。 1.1 垂直电缆敷设 1.1 .1 垂直电缆敷设概况 本工程垂直电缆以 NH-YJV 和 YJV 电缆为主。NH-YJV 型电缆目前国内厂家每根整根最长可生产到 60 米以内，而水平加垂直敷设机房顶层防排烟和消防电梯的电缆最长每根有90 米以上，这就 需 要 电缆中 间 加许 多 接 头 ，电缆分 段 敷设对吊装施工来说容 易 很 多 ，但 吊装电缆每增 加一个 接 点，就 等于 增 加一个 安全隐 患 、安全事 故 ，对今后的使 用来说 是 不 可取 的，所以只 能 采用预 分 支 等其 它 方式 。 电缆吊装采用自 下而上吊装，电缆吊装最大 的垂直段 高度为30 多 米，单根电缆垂直段 和水平段 最长的一根有120 米左 右 。电缆敷设贯 穿 的楼 层多 ，吊装联 络 协 调达到统一指 挥 ，施工时 需 要 定员 、定岗 ，设置 通 信 联 络 装置 ，做 好 协 调指 挥 工作 。 1.1.2 垂直电缆敷设施工流 程 垂直电缆敷设施工流 程见图 1.1.2-1 所示： 图 1.1.2-1 垂直电缆施工流 程 施工准备 卷 扬 机、滑 轮 等安装 拐 弯 、水平滚 轮 等安装 电缆台 架 安装及电缆排列 通 信 联 络 电话 设置 电缆吊装 电缆中 间 接 头 电缆穿 刺 分 支 电缆固 定 电缆挂 牌 1.1.3 卷扬机安装 1 卷扬机吊装钢丝绳安装 1) 卷扬机吊装钢丝绳在安装前，应验证是否出厂时做破断力试验，产品应有合格证和产品出厂质量证明书，选用超过4 倍以上吊装安全系数的钢丝绳安装。 2) 定滑轮及动滑轮钢丝绳穿绳方法,见图1.1.3-1 所示: 2 牵引长套网安装 1) 选用与电缆外经相适用，荷重力符合要求的电缆牵引长套网。 2) 在电缆吊装牵引前，...
