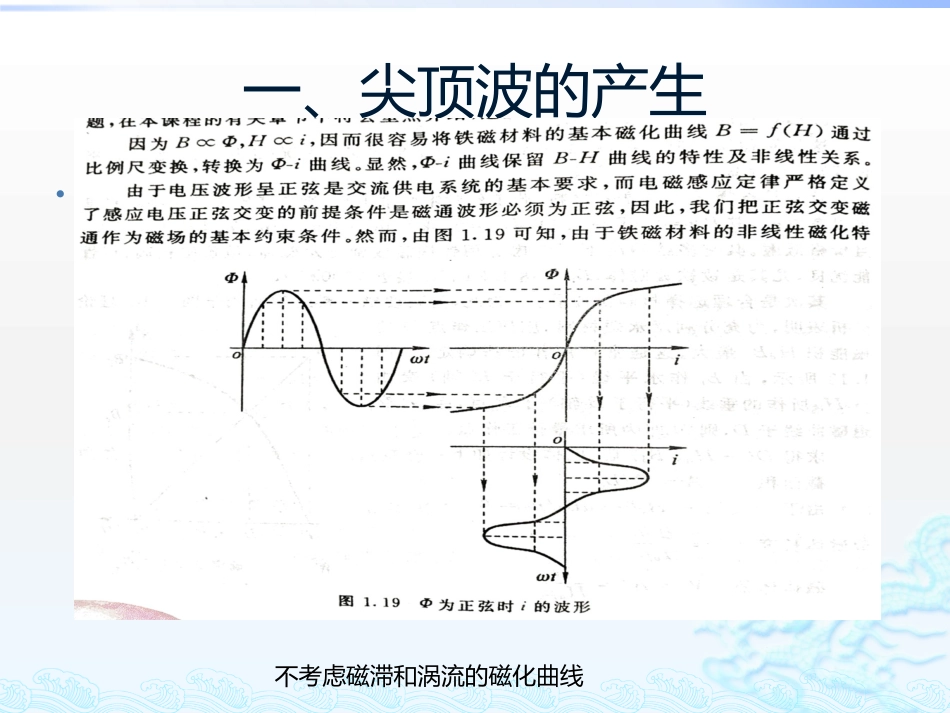

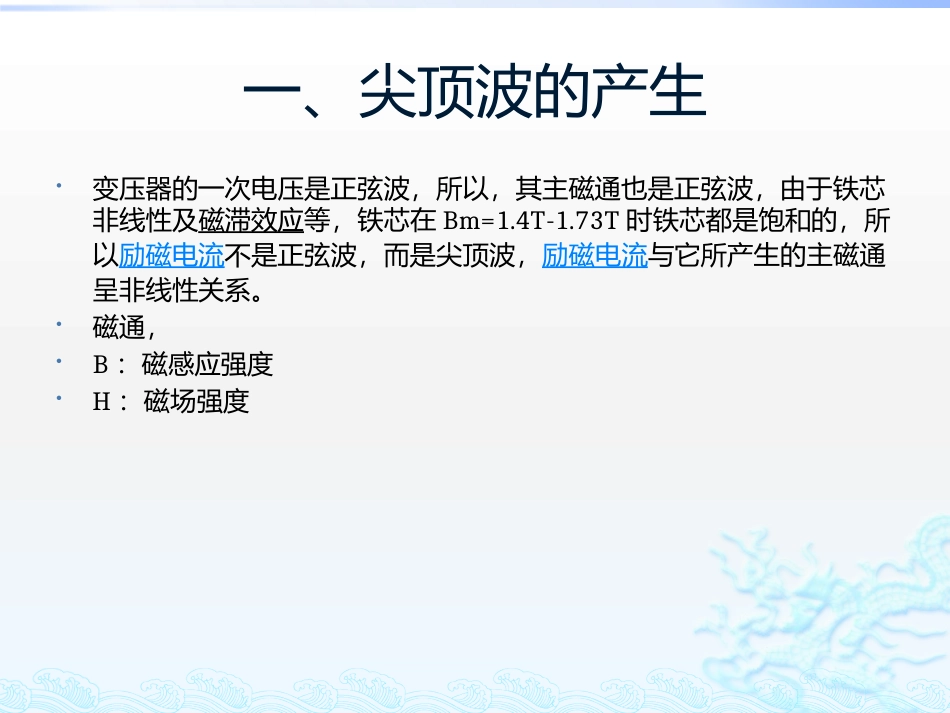

平衡绕组的作用电气一次班一、尖顶波的产生变压器的一次电压是正弦波，所以，其主磁通也是正弦波，由于铁芯非线性及磁滞效应等，铁芯在Bm=1.4T-1.73T时铁芯都是饱和的，所以励磁电流不是正弦波，而是尖顶波，励磁电流与它所产生的主磁通呈非线性关系。磁通，B：磁感应强度H：磁场强度一、尖顶波的产生不考虑磁滞和涡流的磁化曲线利用傅里叶基数可将尖顶波分解为各奇次谐波之和，其中以三次谐波为最多。但是三次谐波只可以参加励磁，建立磁场，不可以进行能量的传输，否则变压器二次侧将会有三次谐波电气量产生。所以在变压器设计的时候要保证三次谐波电流有通路，以免影响三相正弦波的输出质量。一、尖顶波的产生二：平顶波的产生三、我厂一次系统三次（及其倍数）谐波三相电气量相位相同，启备变二次侧星形接线绕组一点接地，三次谐波没有回路，若不加平衡绕组，三次谐波相位相同，共同流向中性点通过铁芯、空气、外壳等形成回路，由于三次谐波电流属于零序性谐波电流，其量过多，容易引起接地电流过大，引起误动作。其次，在通过空气等形成回路的时候，磁阻较大，会使铁磁材料，铁扼夹件、油箱等部件产生附加损耗，降低变压器效率并引起过热。现在启备变二次侧加一组三角形接线的平衡绕组，给三次谐波形成回路，三次谐波只参与磁场的建立而非能量的传输。三、我厂一次系统四、平衡绕组四、平衡绕组WX和WC两个端子引出短接接地，使平衡绕组中的电流在大地中流通，并将其电压强迫至0V，问题1、三次谐波为什么不走其它两个二次绕组，而非要走三角形的。答：三次谐波电气量相位相同，在其它两个绕组中没有通路。2、平衡绕组的通路二次侧或者一次侧有一个就行了，为什么？答：若一次侧有三次谐波通路，则正常激励的时候会产生正弦磁场，励磁电流为尖顶波，三次谐波在绕组中形成环流，只参与磁场的建立，这时候磁场是正弦的，二次侧产生的电压也是正弦电压。若一次侧没有回路，则三次谐波电流形成不了回路，此时励磁电流就是正弦的，产生的磁场是平顶波，二次侧电压是尖顶波。平顶波可以分解成基波和其他高次谐波之和，这时候需要把谐波滤去，分解出正弦波，所以要加一个平衡绕组。3、没有平衡绕组的设备怎样降低三次谐波的影响？答：加装消谐装置。4、哪些设备会引起三次谐波过多？答：带有整流装置的设备，因为整流器里都有一个滤波电容，出来的电流有的是脉冲或者其他不规则曲线，这就导致三次谐波过多，5、为什么三次谐波只参与磁场的建立而没有能量的传输？基波传递有功的时候三相电气量由相角差可以形成通路，而三次谐波相位相同，形成不了回路所以无法参与能量的传输。而且三次谐波频率为150hz，不是我们所要的电气量，所以需要人为将其消除。四：三次谐波的影响1、三次谐波在角型绕组里形成环流，电压完全降在绕组上，产生热量。所以平衡绕组的额定电压和电流需要合理设计，以防绝缘击穿或发热过大对变压器带来不可预知的影响。2、三次谐波量过多，容易引起零序CT的误动。
