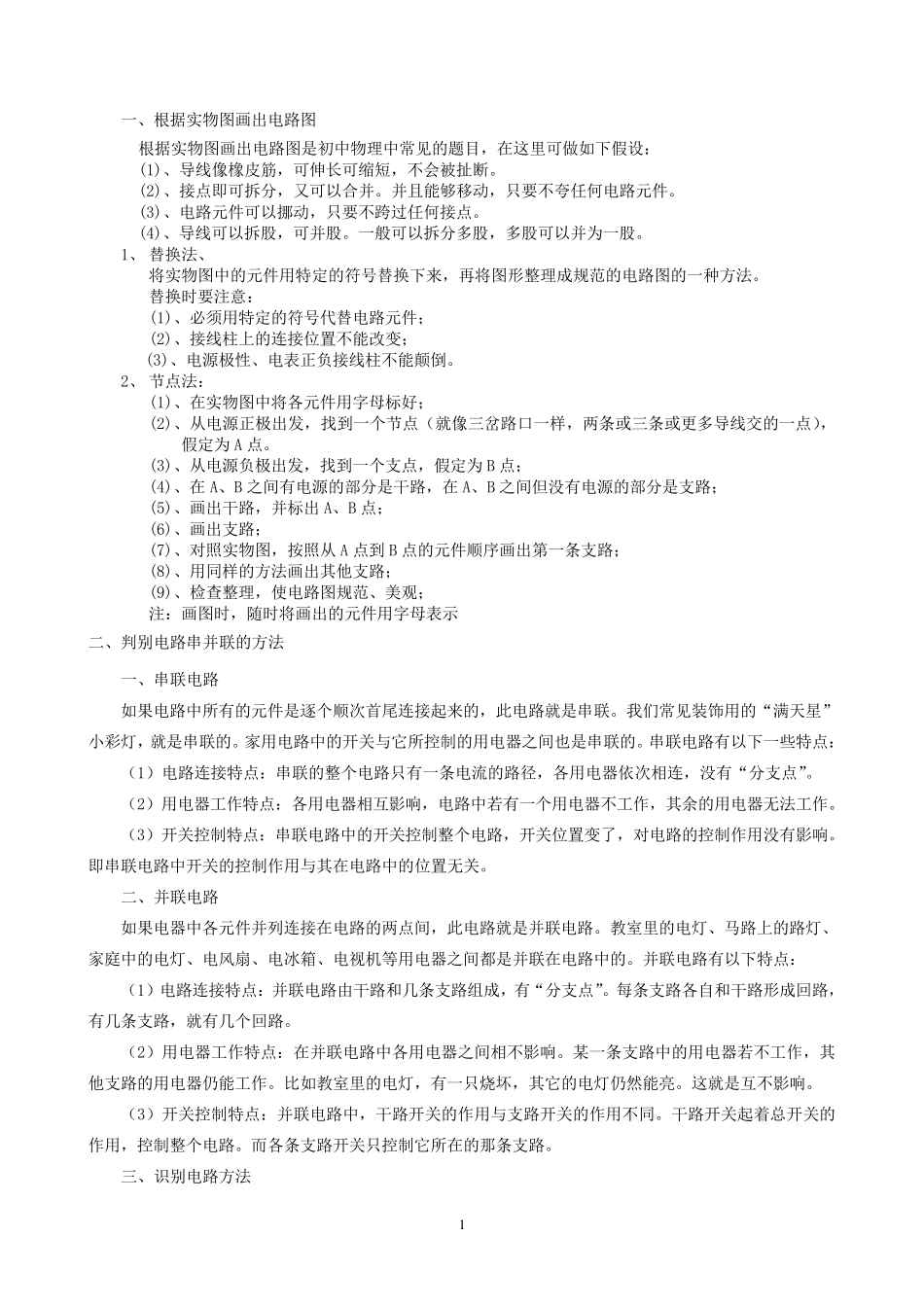

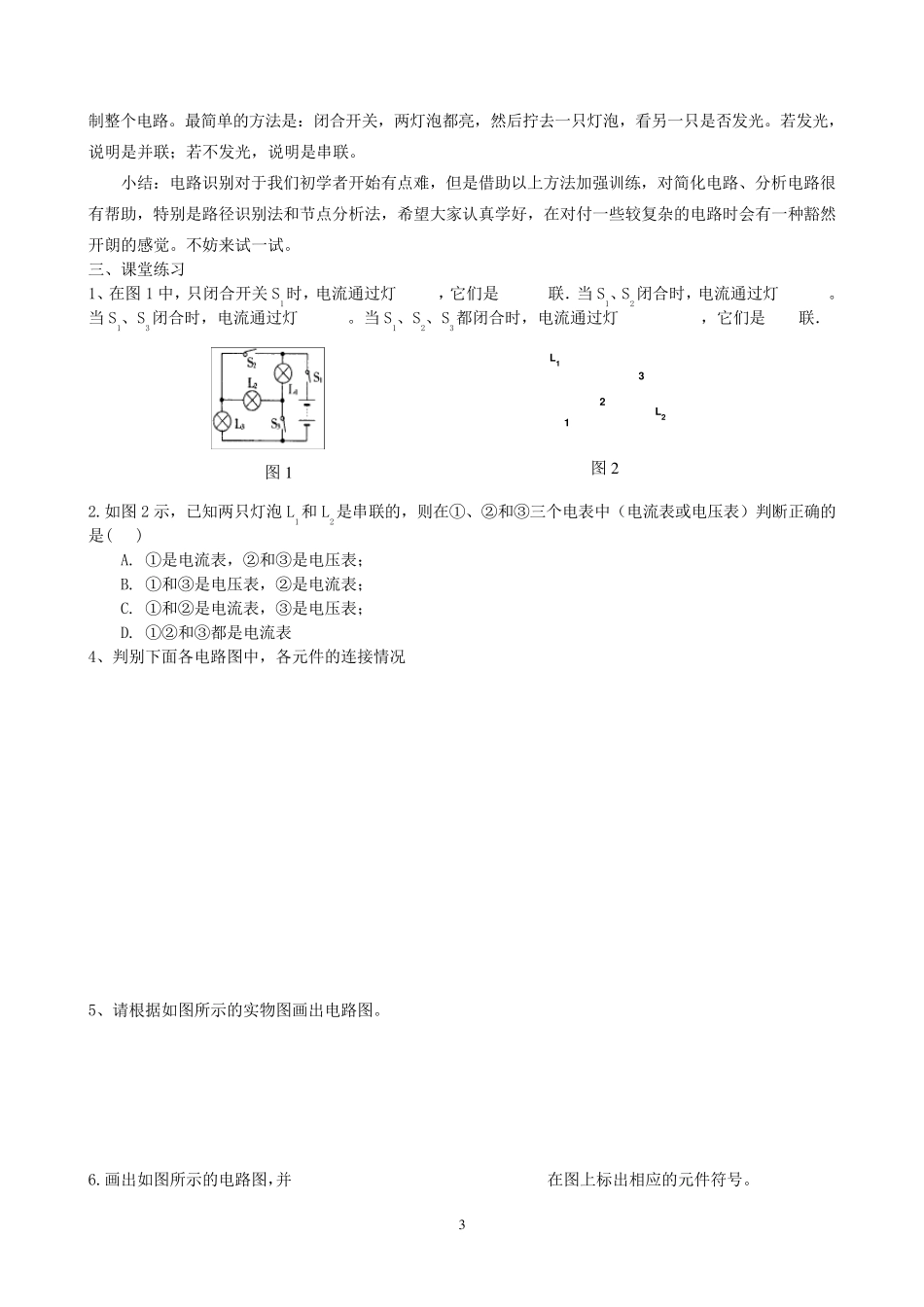

1 一 、 根 据 实 物 图 画 出 电 路 图 根 据 实 物 图 画 出 电 路 图 是 初 中 物 理 中 常 见 的 题 目 ， 在 这 里 可 做 如 下 假 设 ： (1)、 导 线 像 橡 皮 筋 ， 可 伸 长 可 缩 短 ， 不 会 被 扯 断
(2)、 接 点 即 可 拆 分 ， 又 可 以 合 并
并 且 能 够 移 动 ， 只 要 不 夸 任 何 电 路 元 件
(3)、 电 路 元 件 可 以 挪 动 ， 只 要 不 跨 过 任 何 接 点
(4)、 导 线 可 以 拆 股 ， 可 并 股
一 般 可 以 拆 分 多 股 ， 多 股 可 以 并 为 一 股
1、 替 换 法 、 将 实 物 图 中 的 元 件 用 特 定 的 符 号 替 换 下 来 ， 再 将 图 形 整 理 成 规 范 的 电 路 图 的 一 种 方 法
替 换 时 要 注 意 ： (1)、 必 须 用 特 定 的 符 号 代 替 电 路 元 件 ； (2)、 接 线 柱 上 的 连 接 位 置 不 能 改 变 ； (3)、 电 源 极 性 、 电 表 正 负 接 线 柱 不 能 颠 倒

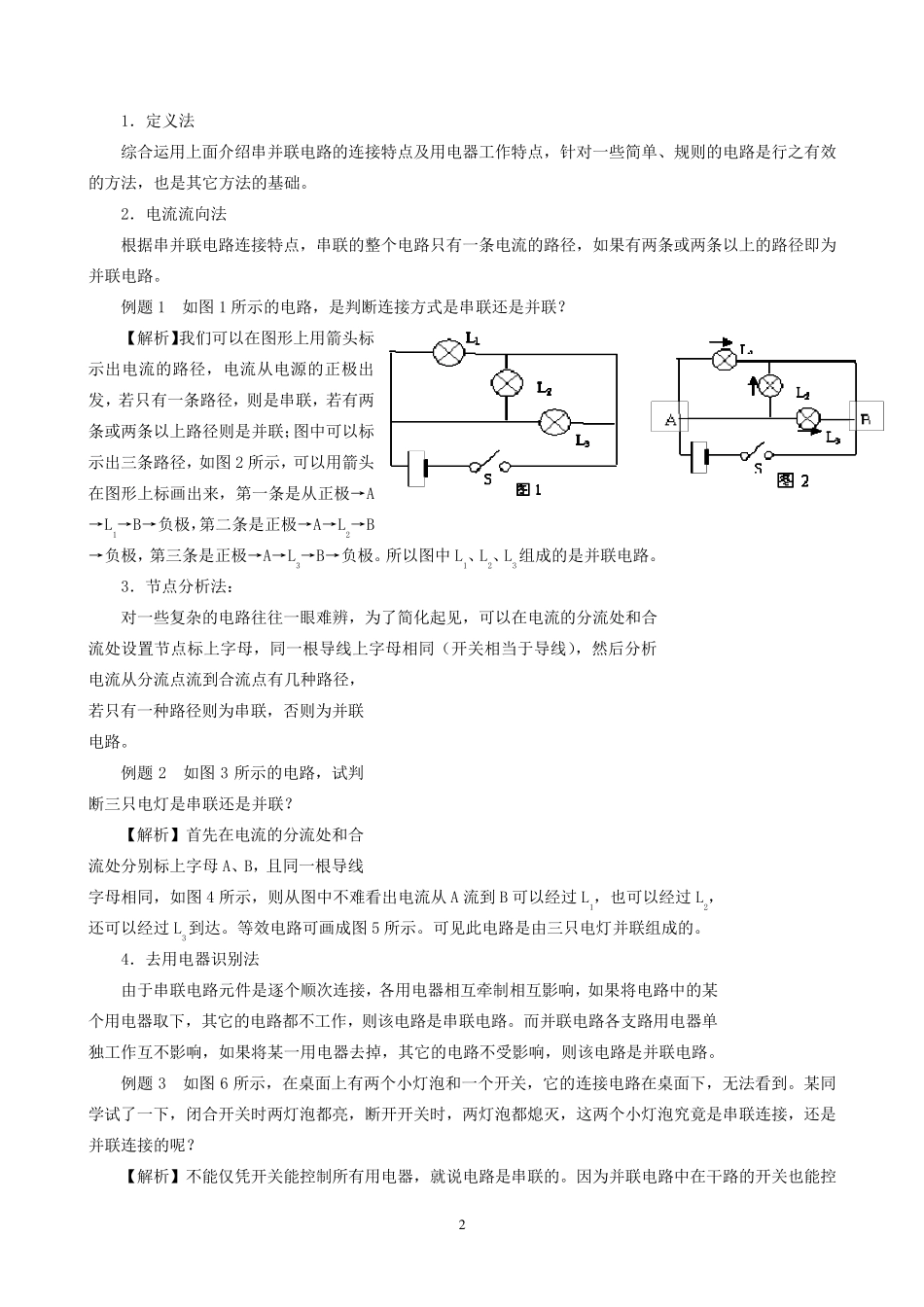

2、 节 点 法 ： (1)、 在 实 物 图 中 将 各 元 件 用 字 母 标 好 ； (2)、 从 电 源 正 极 出 发 ， 找 到 一 个 节 点 （ 就 像 三岔路 口一 样， 两条或三条或更多 导 线 交的 一 点 ），假 定 为 A 点
(3)、 从 电 源 负 极 出 发 ， 找 到 一 个 支点 ， 假 定 为 B 点 ； (4)、 在 A、 B 之间有电 源 的 部分 是 干路 ， 在 A、 B 之间但没有电 源 的 部分 是 支路 ； (5)、 画 出 干路 ， 并 标 出 A、 B 点 ； (6)、 画 出 支路 ； (7)、 对照
