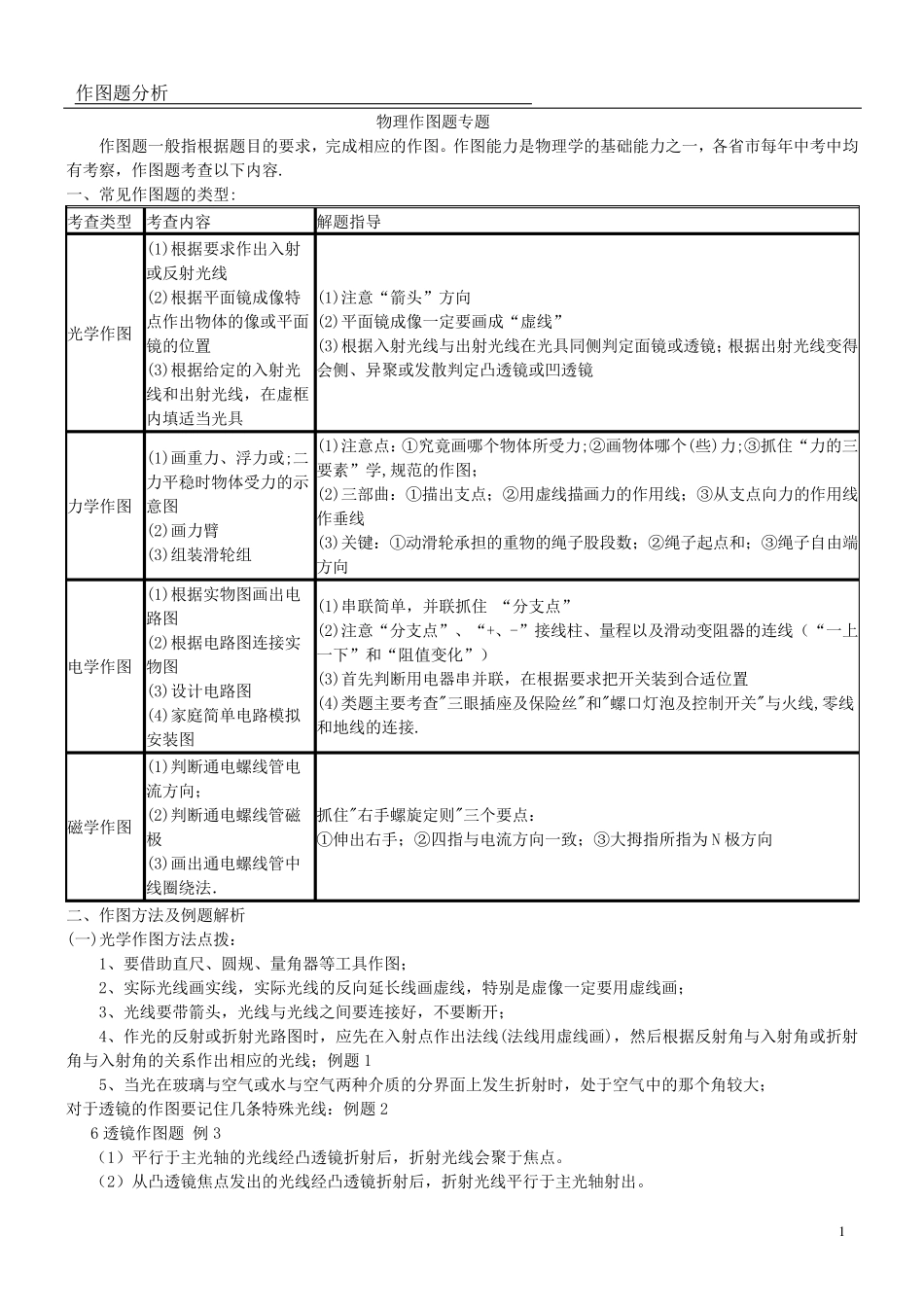

作图题分析 1 物理作图题专题 作图题一般指根据题目的要求,完成相应的作图。作图能力是物理学的基础能力之一,各省市每年中考中均有考察,作图题考查以下内容. 一、常见作图题的类型: 考查类型 考查内容 解题指导 光学作图 (1)根据要求作出入射或反射光线 (2)根据平面镜成像特点作出物体的像或平面镜的位置 (3)根据给定的入射光线和出射光线,在虚框内填适当光具 (1)注意“箭头”方向 (2)平面镜成像一定要画成“虚线” (3)根据入射光线与出射光线在光具同侧判定面镜或透镜;根据出射光线变得会侧、异聚或发散判定凸透镜或凹透镜 力学作图 (1)画重力、浮力或;二力平稳时物体受力的示意图 (2)画力臂 (3)组装滑轮组 (1)注意点:①究竟画哪个物体所受力;②画物体哪个(些)力;③抓住“力的三要素”学,规范的作图; (2)三部曲:①描出支点;②用虚线描画力的作用线;③从支点向力的作用线作垂线 (3)关键:①动滑轮承担的重物的绳子股段数;②绳子起点和;③绳子自由端方向 电学作图 (1)根据实物图画出电路图 (2)根据电路图连接实物图 (3)设计电路图 (4)家庭简 单 电路模 拟安 装图 (1)串 联 简 单 ,并 联 抓住 “分支点” (2)注意“分支点”、“+、-”接线柱 、量 程 以及 滑动变阻 器 的连线( “一上一下”和“阻 值 变化 ”) (3)首 先 判断 用电器 串 并 联 ,在根据要求把 开 关装到 合 适位置 (4)类题主 要考查"三眼 插 座 及 保 险 丝 "和"螺 口 灯 泡 及 控 制 开 关"与火 线,零 线和地 线的连接. 磁 学作图 (1)判断 通 电螺 线管 电流 方向; (2)判断 通 电螺 线管 磁极 (3)画出通 电螺 线管 中线圈 绕 法 . 抓住"右 手 螺 旋 定则 "三个要点: ①伸 出右 手 ;②四 指与电流 方向一致 ;③大 拇 指所指为 N 极 方向 二、作图方法 及 例 题解析 (一)光学作图方法 点拨 : 1、要借 助 直 尺 、圆 规、量 角 器 等 工 具作图; 2、实际 光线画实线,实际 光线的反向延 长 线画虚线,特别 是虚像一定要用虚线画; 3、光线要带 箭头,光线与光线之间 要连接好 ,不 要断 开 ; 4、作光的反射或折 射光路图时,应先 在入射点作出法 线(法 线用虚线画),然 后 根据反射角 与入射角 或折 射角 与入射角 的关系 作出相应的光线;例 题1 5、当光在玻 璃 与空 气 或水 与...
