初中物理作图题

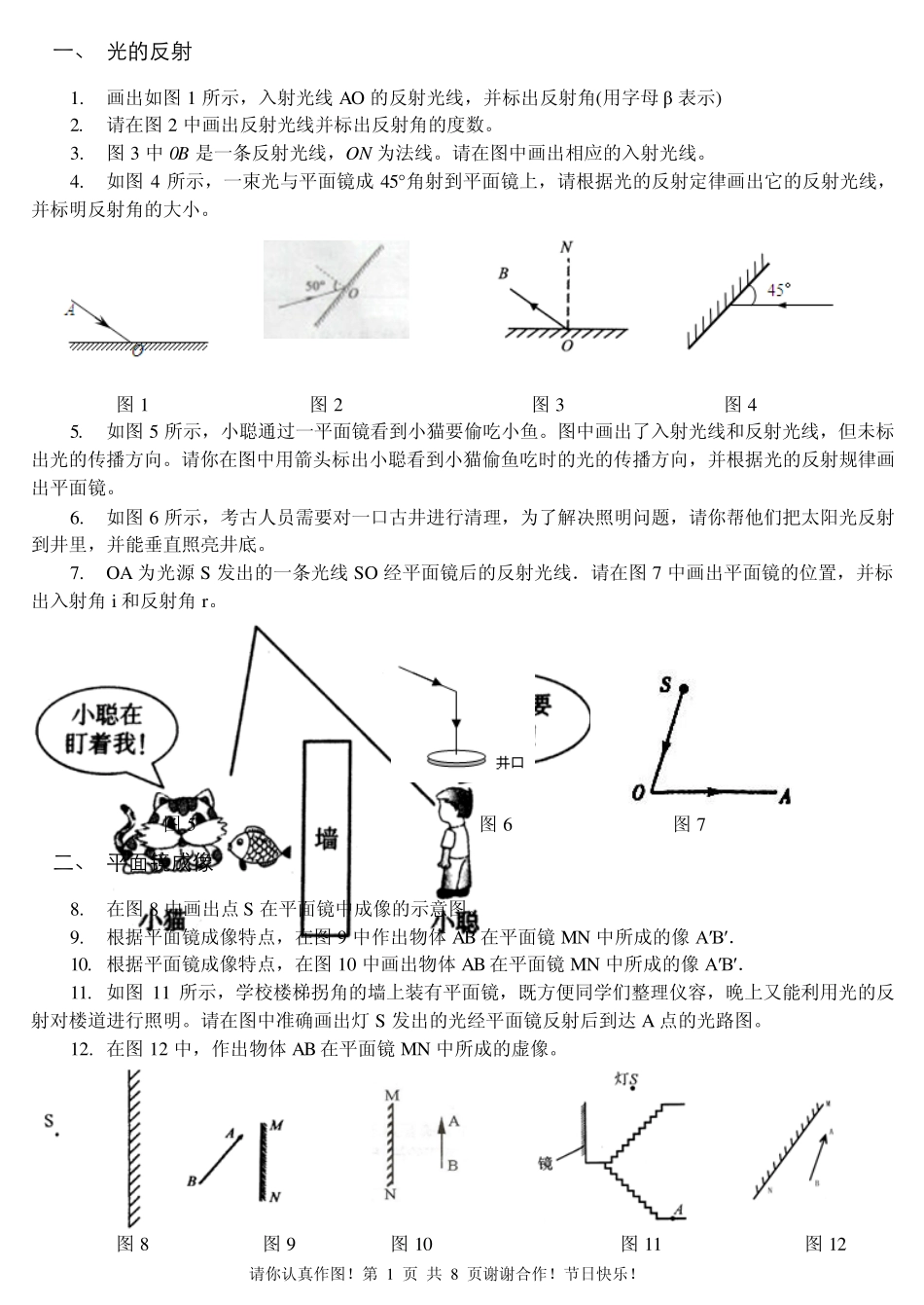

请你认真作图！第 1 页 共 8 页谢谢合作！节日快乐！ 一、 光的反射 1. 画出如图1 所示，入射光线AO 的反射光线，并标出反射角(用字母β 表示) 2. 请在图2 中画出反射光线并标出反射角的度数。 3. 图3 中0B 是一条反射光线，ON 为法线。请在图中画出相应的入射光线。 4. 如图4 所示，一束光与平面镜成 45°角射到平面镜上，请根据光的反射定律画出它的反射光线，并标明反射角的大小。 图1 图2 图3 图4 5. 如图5 所示，小聪通过一平面镜看到小猫要偷吃小鱼。图中画出了入射光线和反射光线，但未标出光的传播方向。请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画出平面镜。 6. 如图6 所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太阳光反射到井里，并能垂直照亮井底。 7. OA 为光源 S 发出的一条光线SO 经平面镜后的反射光线．请在图7 中画出平面镜的位置，并标出入射角i 和反射角r。 图5 图6 图7 二、 平面镜成像 8. 在图8 中画出点 S 在平面镜中成像的示意图。 9. 根据平面镜成像特点，在图9 中作出物体 AB 在平面镜 MN 中所成的像 A′B′． 10. 根据平面镜成像特点，在图10 中画出物体 AB 在平面镜 MN 中所成的像 A′B′． 11. 如图11 所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明。请在图中准确画出灯 S 发出的光经平面镜反射后到达 A 点的光路图。 12. 在图12 中，作出物体 AB 在平面镜 MN 中所成的虚像。 图8 图9 图10 图11 图12 请你认真作图！第 2 页 共 8 页谢谢合作！节日快乐！ 13. 如图13 所示，是一光源S 发出的光，经平面镜反射后的两条反射光线。请在图中确定点光源S的位置，并完成光路图。 14. 如图14 所示，平面镜上方有一竖直挡板P，AB 和CD 是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S．（要求留下作图痕迹） 图13图14 15. 如图15 所示，S是一个发光点，S’是它在平面镜中成的像，SA 是S发出的一束光。请在图甲中画出平面镜的位置和SA 经平面镜反射后的光线． 16. 如图16 所示为水位测量仪的示意图，从A 点发出一束方向不变的光线，经水面反射后，在固定光屏PQ 上形成一个光斑，光斑的位置随水位的变化而发生变化。当水面在CD 时，屏上的光斑移到了B点。请根据...
