初中物理作图题汇总2134

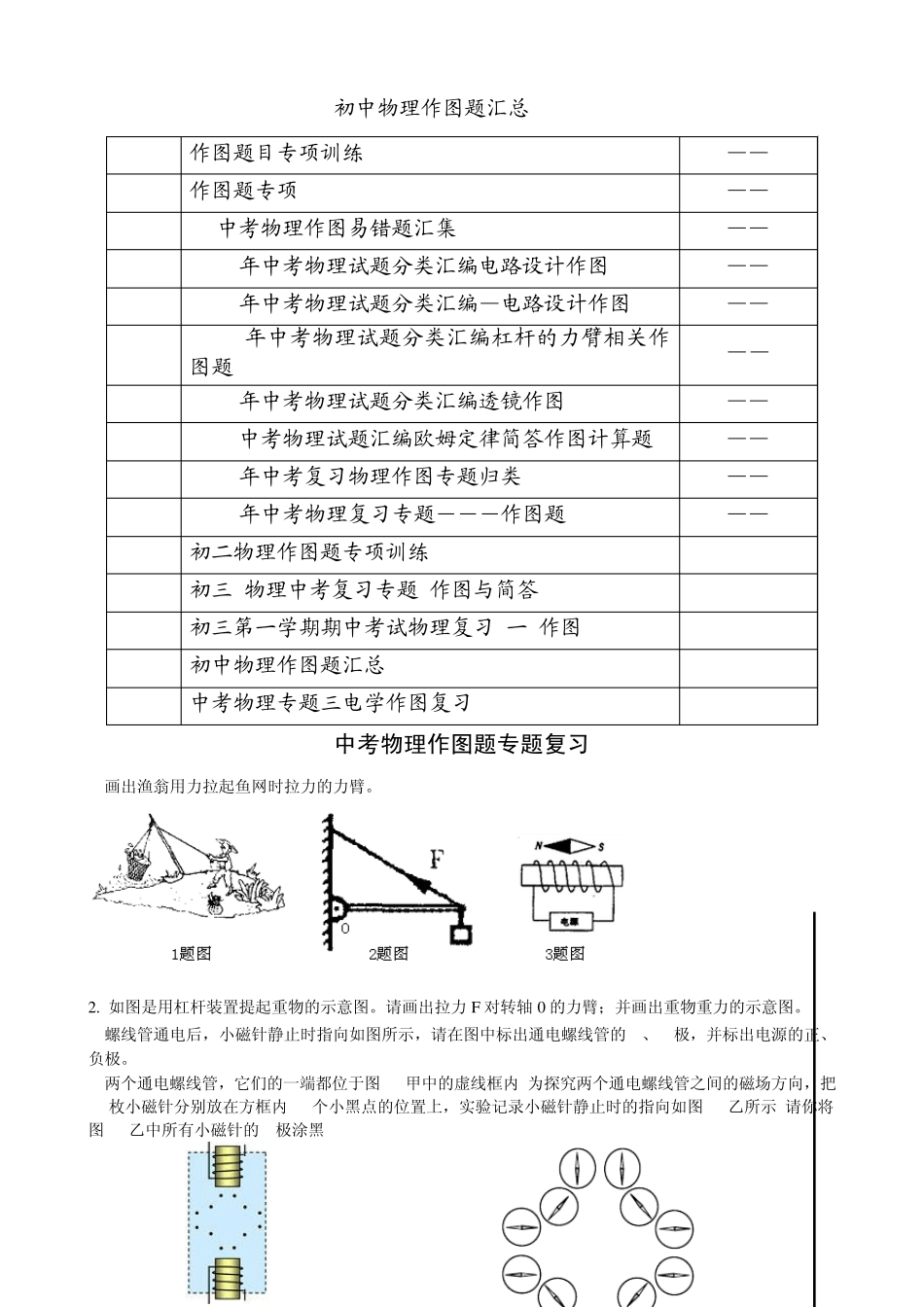

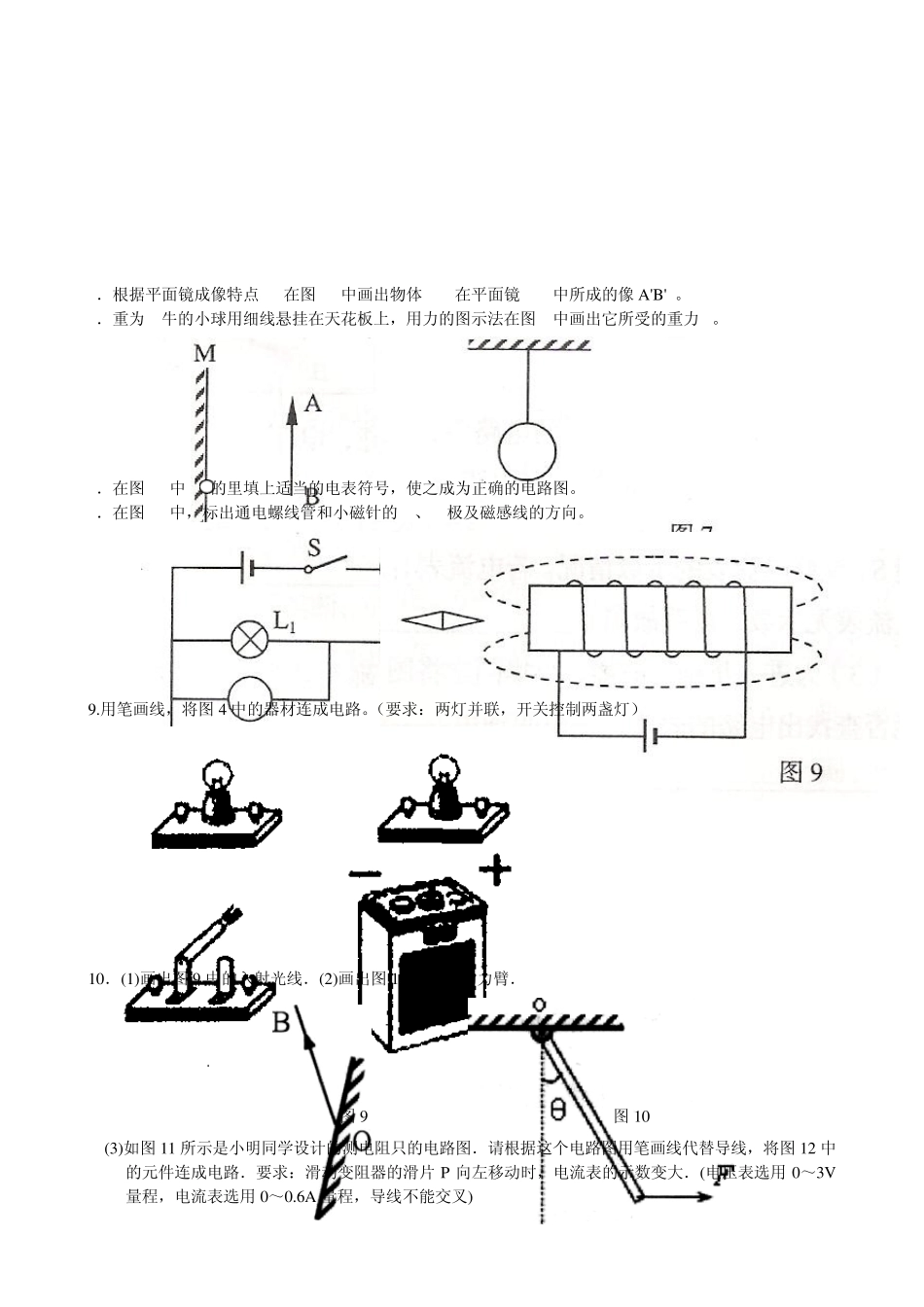

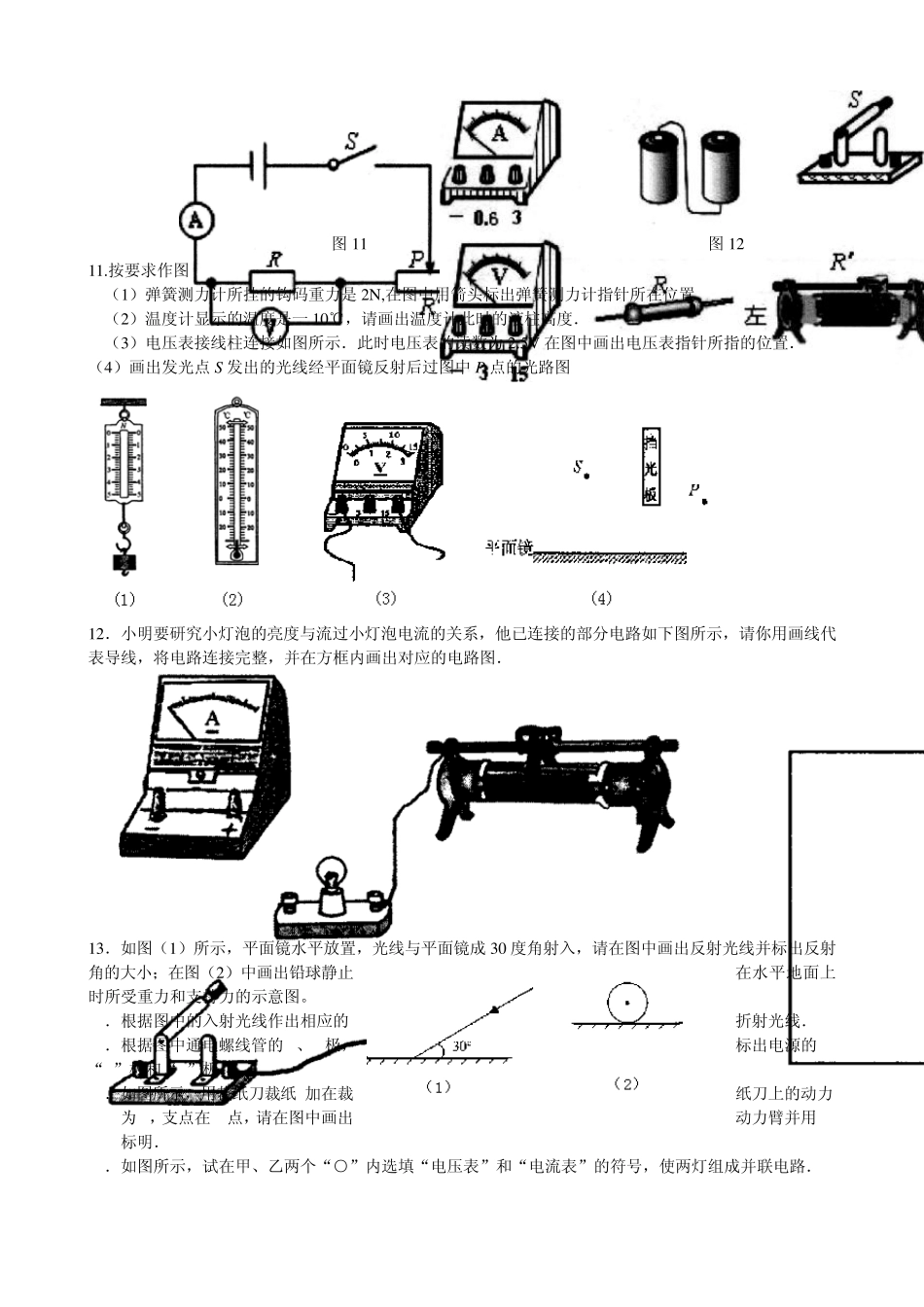

初中物理作图题汇总21-30 21 作图题目专项训练 —— 22 作图题专项 —— 23 09中考物理作图易错题汇集 —— 24 2008年中考物理试题分类汇编电路设计作图 —— 25 2008年中考物理试题分类汇编—电路设计作图 —— 26 2008年中考物理试题分类汇编杠杆的力臂相关作图题 —— 27 2008年中考物理试题分类汇编透镜作图 —— 28 2008中考物理试题汇编欧姆定律简答作图计算题 —— 29 2009年中考复习物理作图专题归类 —— 30 2010年中考物理复习专题―――作图题 —— 31 初二物理作图题专项训练 32 初三 物理中考复习专题 作图与简答 33 初三第一学期期中考试物理复习(一)作图 34 初中物理作图题汇总 48 中考物理专题三电学作图复习 中考物理作图题专题复习 1.画出渔翁用力拉起鱼网时拉力的力臂。 2. 如图是用杠杆装置提起重物的示意图。请画出拉力 F 对转轴 0 的力臂；并画出重物重力的示意图。 3.螺线管通电后，小磁针静止时指向如图所示，请在图中标出通电螺线管的 N、S极，并标出电源的正、负极。 4.两个通电螺线管，它们的一端都位于图 11甲中的虚线框内.为探究两个通电螺线管之间的磁场方向，把12枚小磁针分别放在方框内 12个小黑点的位置上，实验记录小磁针静止时的指向如图 11乙所示.请你将图 11乙中所有小磁针的 N极涂黑. 5．根据平面镜成像特点 , 在图 6 中画出物体 AB 在平面镜 MN 中所成的像A'B' 。 6．重为6牛的小球用细线悬挂在天花板上，用力的图示法在图7中画出它所受的重力G。 7．在图 8 中 的里填上适当的电表符号，使之成为正确的电路图。 8．在图 9 中，标出通电螺线管和小磁针的 N、S 极及磁感线的方向。 9.用笔画线，将图4 中的器材连成电路。（要求：两灯并联，开关控制两盏灯） 10．(1)画出图9 中的入射光线．(2)画出图10 中力F 的力臂． 图9 图10 (3)如图11 所示是小明同学设计的测电阻只的电路图．请根据这个电路图用笔画线代替导线，将图12 中的元件连成电路．要求：滑动变阻器的滑片 P 向左移动时，电流表的示数变大．(电压表选用0～3V量程，电流表选用0～0.6A 量程，导线不能交叉) 图11 图12 11.按要求作图 （1）弹簧测力计所挂的钩码重力是2N ,在图中用箭头标出弹簧测力计指针所在位置． （2）温度计显示的温度是一10℃，请画出温度计此时的液柱高度． （3）电压表接线柱连接如图所示．此时电压表的读数为2.5V 在图...
