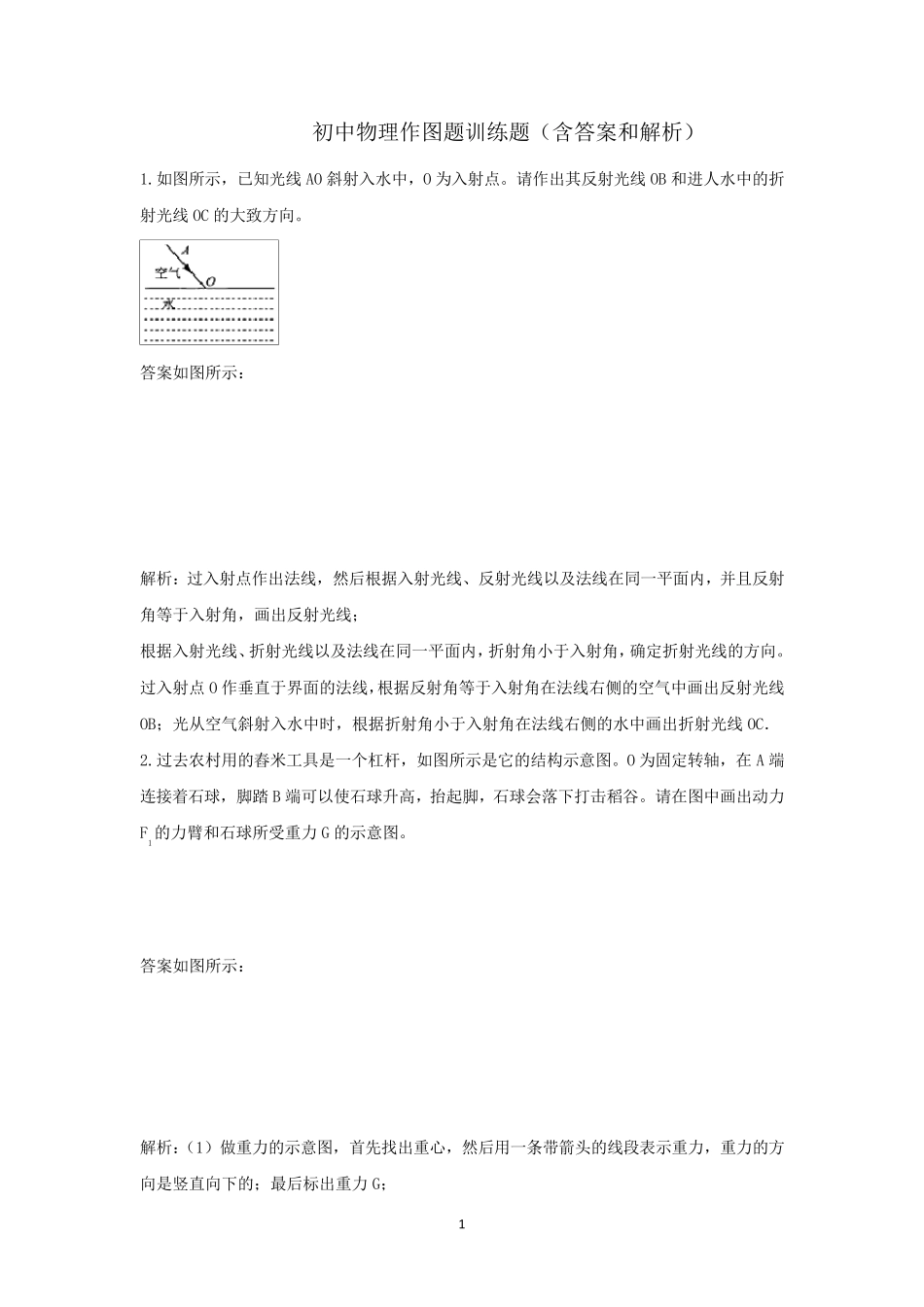

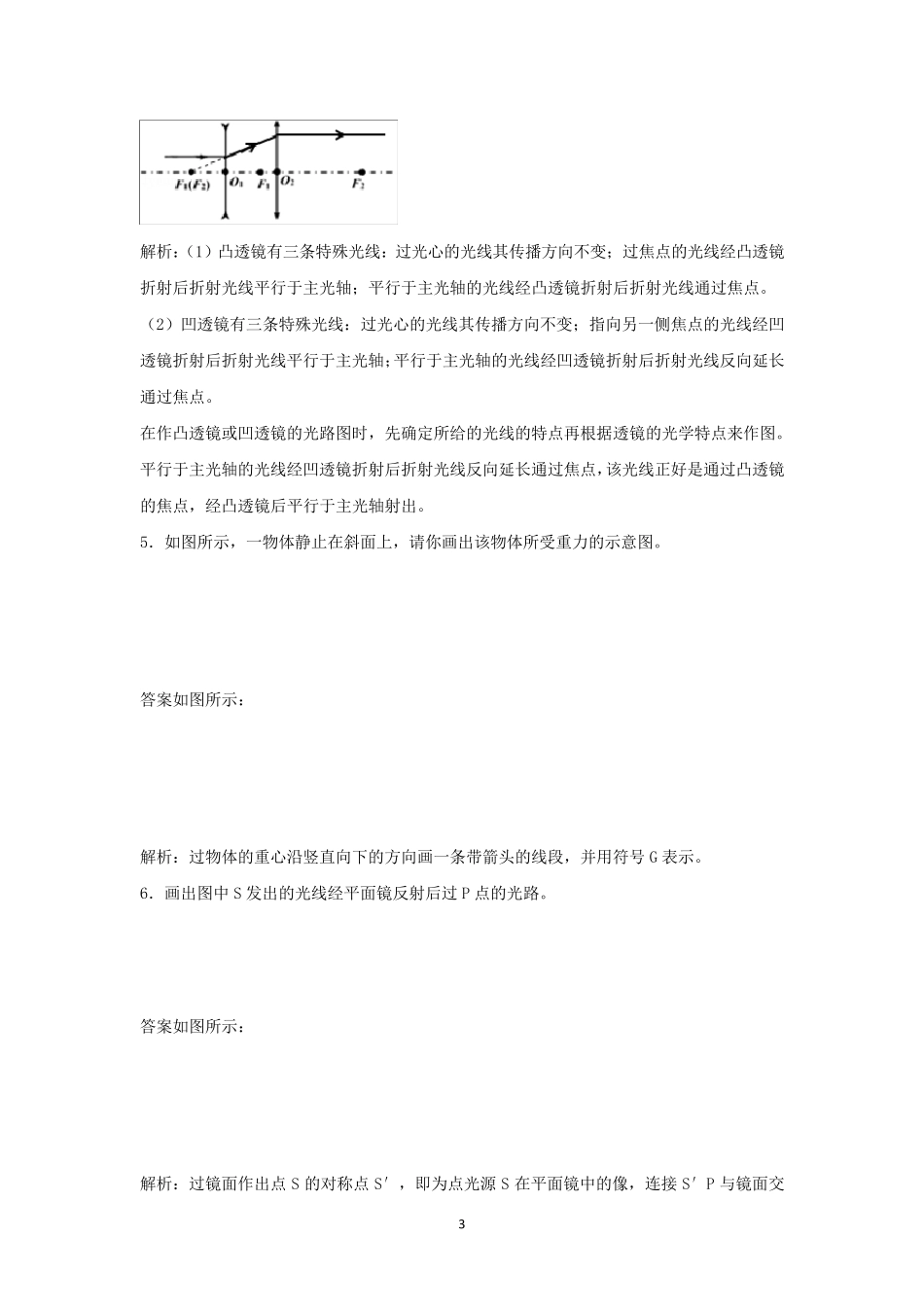

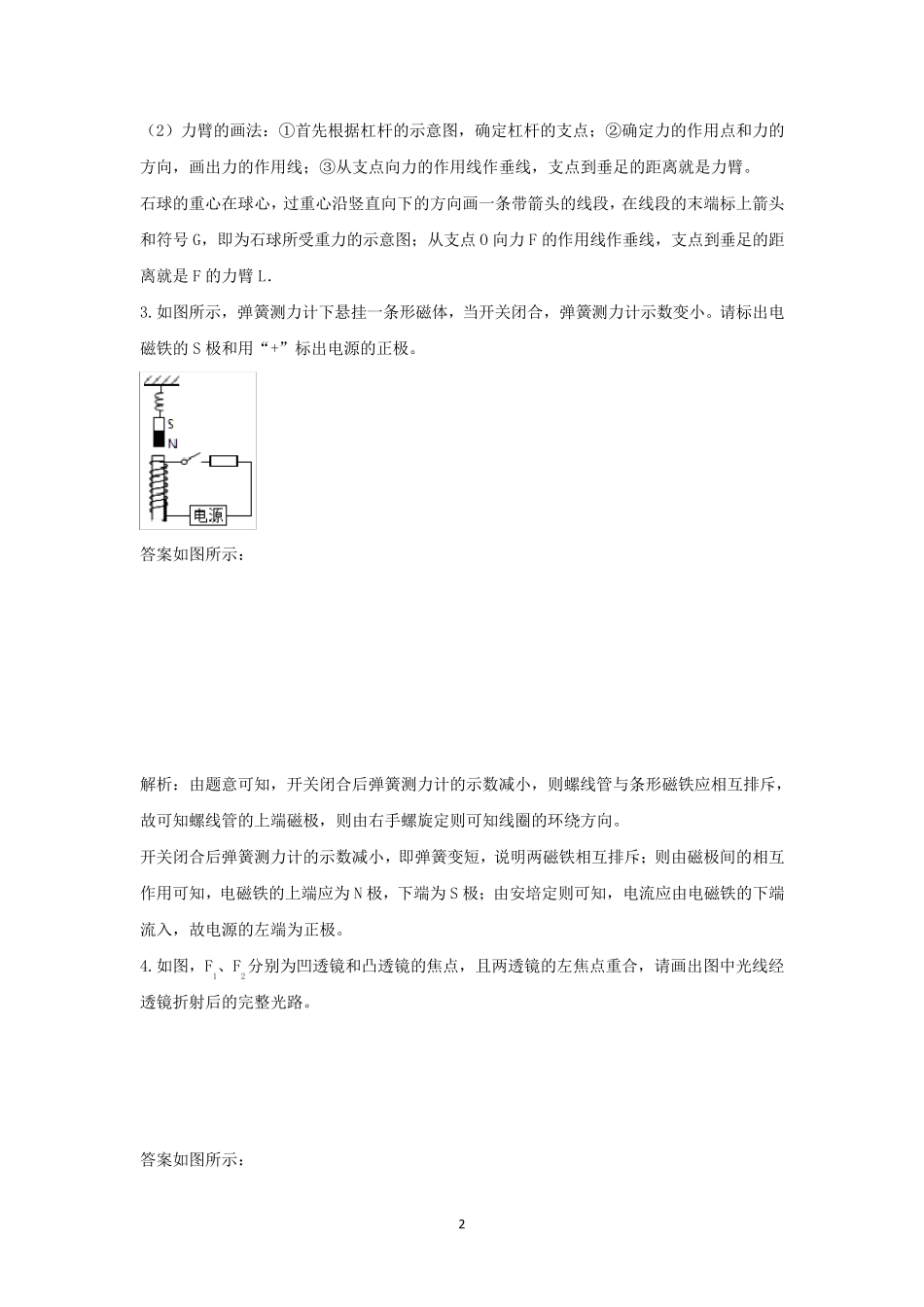

1 初中物理作图题训练题（含答案和解析） 1.如图所示，已知光线AO 斜射入水中，O 为入射点。请作出其反射光线OB 和进人水中的折射光线OC 的大致方向。 答案如图所示： 解析：过入射点作出法线，然后根据入射光线、反射光线以及法线在同一平面内，并且反射角等于入射角，画出反射光线； 根据入射光线、折射光线以及法线在同一平面内，折射角小于入射角，确定折射光线的方向。 过入射点O 作垂直于界面的法线，根据反射角等于入射角在法线右侧的空气中画出反射光线OB；光从空气斜射入水中时，根据折射角小于入射角在法线右侧的水中画出折射光线OC． 2.过去农村用的舂米工具是一个杠杆，如图所示是它的结构示意图。O 为固定转轴，在 A 端连接着石球，脚踏 B 端可以使石球升高，抬起脚，石球会落下打击稻谷。请在图中画出动力F1的力臂和石球所受重力 G 的示意图。 答案如图所示： 解析：（1）做重力的示意图，首先找出重心，然后用一条带箭头的线段表示重力，重力的方向是竖直向下的；最后标出重力 G； 2 （2）力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点；②确定力的作用点和力的方向，画出力的作用线；③从支点向力的作用线作垂线，支点到垂足的距离就是力臂。 石球的重心在球心，过重心沿竖直向下的方向画一条带箭头的线段，在线段的末端标上箭头和符号G，即为石球所受重力的示意图；从支点O 向力F 的作用线作垂线，支点到垂足的距离就是F 的力臂L． 3.如图所示，弹簧测力计下悬挂一条形磁体，当开关闭合，弹簧测力计示数变小。请标出电磁铁的S 极和用“+”标出电源的正极。 答案如图所示： 解析：由题意可知，开关闭合后弹簧测力计的示数减小，则螺线管与条形磁铁应相互排斥，故可知螺线管的上端磁极，则由右手螺旋定则可知线圈的环绕方向。 开关闭合后弹簧测力计的示数减小，即弹簧变短，说明两磁铁相互排斥；则由磁极间的相互作用可知，电磁铁的上端应为N 极，下端为S 极；由安培定则可知，电流应由电磁铁的下端流入，故电源的左端为正极。 4.如图，F1、F2分别为凹透镜和凸透镜的焦点，且两透镜的左焦点重合，请画出图中光线经透镜折射后的完整光路。 答案如图所示： 3 解析：（1）凸透镜有三条特殊光线：过光心的光线其传播方向不变；过焦点的光线经凸透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凸透镜折射后折射光线通过焦点。 （2）凹透镜有三条特殊光线：过光心的光线其传播方向...
