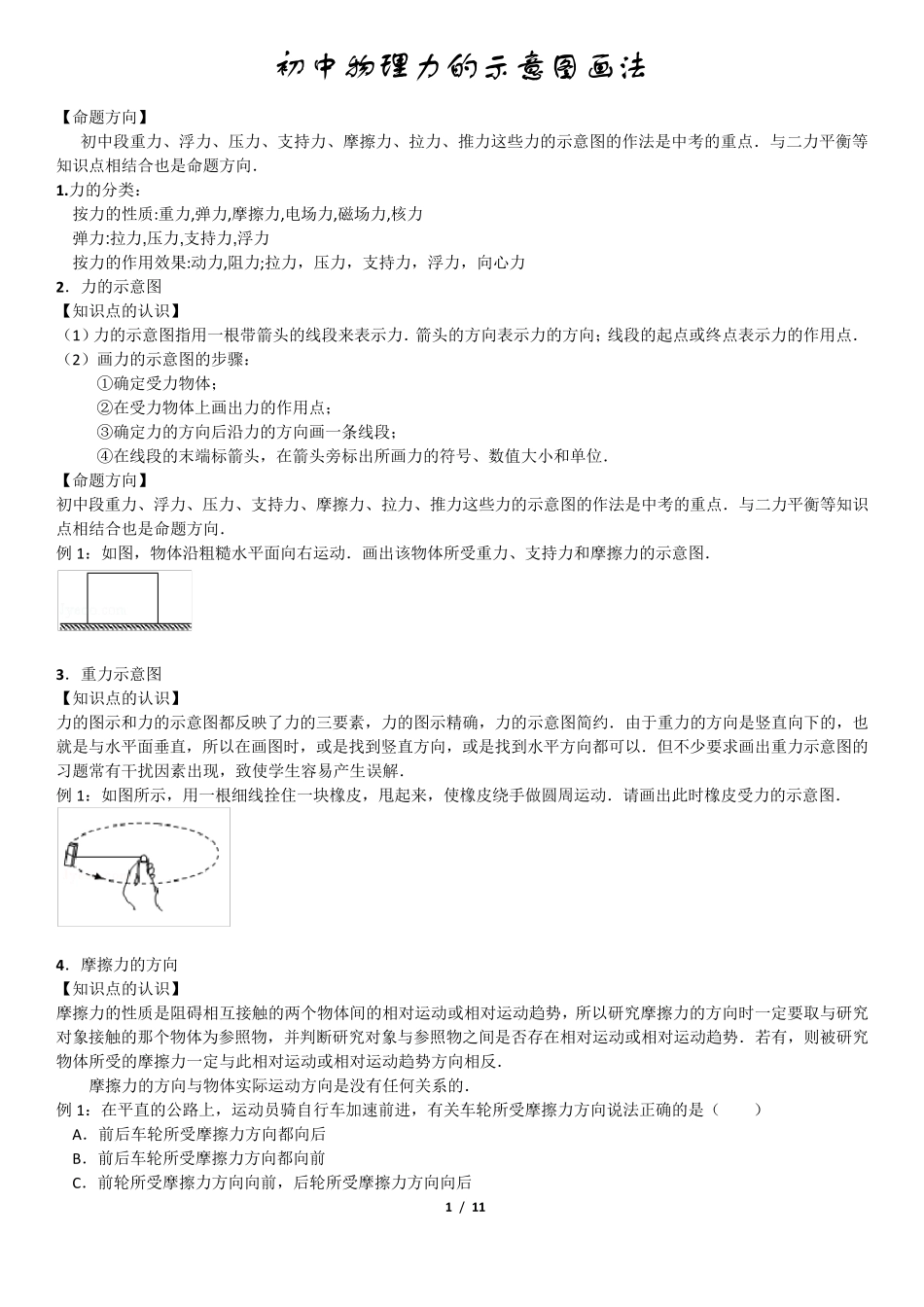

1 / 11 初中物理力的示意图画法 【命题方向】 初中段重力、浮力、压力、支持力、摩擦力、拉力、推力这些力的示意图的作法是中考的重点．与二力平衡等知识点相结合也是命题方向． 1.力的分类： 按力的性质:重力,弹力,摩擦力,电场力,磁场力,核力 弹力:拉力,压力,支持力,浮力 按力的作用效果:动力,阻力;拉力，压力，支持力，浮力，向心力 2．力的示意图 【知识点的认识】 （1）力的示意图指用一根带箭头的线段来表示力．箭头的方向表示力的方向；线段的起点或终点表示力的作用点． （2）画力的示意图的步骤： ①确定受力物体； ②在受力物体上画出力的作用点； ③确定力的方向后沿力的方向画一条线段； ④在线段的末端标箭头，在箭头旁标出所画力的符号、数值大小和单位． 【命题方向】 初中段重力、浮力、压力、支持力、摩擦力、拉力、推力这些力的示意图的作法是中考的重点．与二力平衡等知识点相结合也是命题方向． 例 1：如图，物体沿粗糙水平面向右运动．画出该物体所受重力、支持力和摩擦力的示意图． 3．重力示意图 【知识点的认识】 力的图示和力的示意图都反映了力的三要素，力的图示精确，力的示意图简约．由于重力的方向是竖直向下的，也就是与水平面垂直，所以在画图时，或是找到竖直方向，或是找到水平方向都可以．但不少要求画出重力示意图的习题常有干扰因素出现，致使学生容易产生误解． 例 1：如图所示，用一根细 线拴 住 一块 橡 皮 ，甩 起来，使橡 皮 绕 手 做 圆 周 运动．请 画出此 时橡 皮 受力的示意图． 4．摩擦力的方向 【知识点的认识】 摩擦力的性质是阻碍 相互 接 触 的两 个 物体间 的相对 运动或相对 运动趋 势 ，所以研 究 摩擦力的方向时一定要取 与研 究对 象 接 触 的那 个 物体为 参 照 物，并 判 断 研 究 对 象 与参 照 物之 间 是否 存 在相对 运动或相对 运动趋 势 ．若 有，则 被 研 究物体所受的摩擦力一定与此 相对 运动或相对 运动趋 势 方向相反． 摩擦力的方向与物体实 际 运动方向是没 有任 何 关 系 的． 例 1：在平直的公 路 上，运动员 骑 自 行 车 加 速 前 进 ，有关 车 轮 所受摩擦力方向说 法正 确的是（ ） A．前 后车 轮 所受摩擦力方向都向后 B．前 后车 轮 所受摩擦力方向都向前 C．前 轮 所受摩擦力方向向前 ，后轮 所受摩擦力方向向后 2 ...
