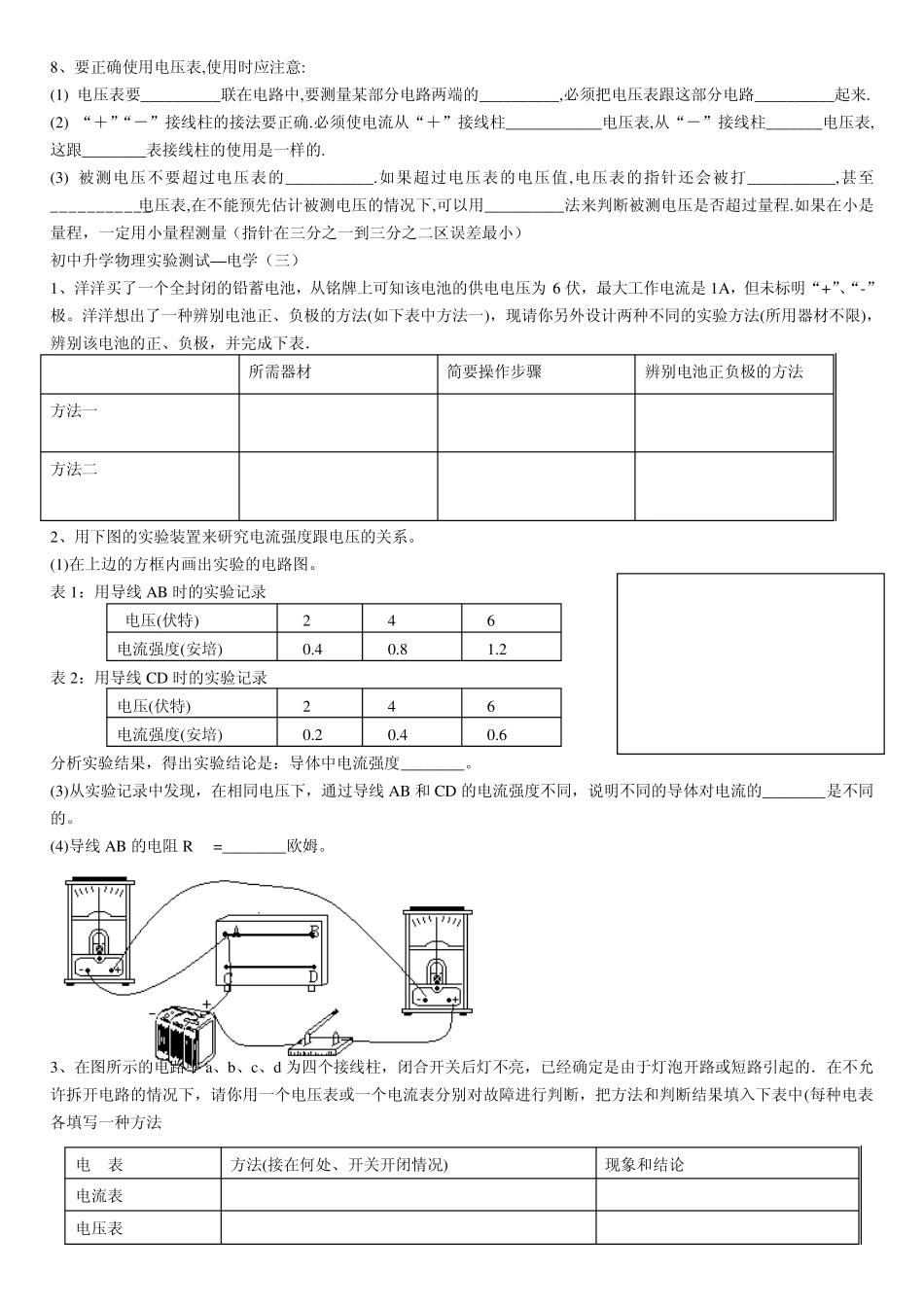

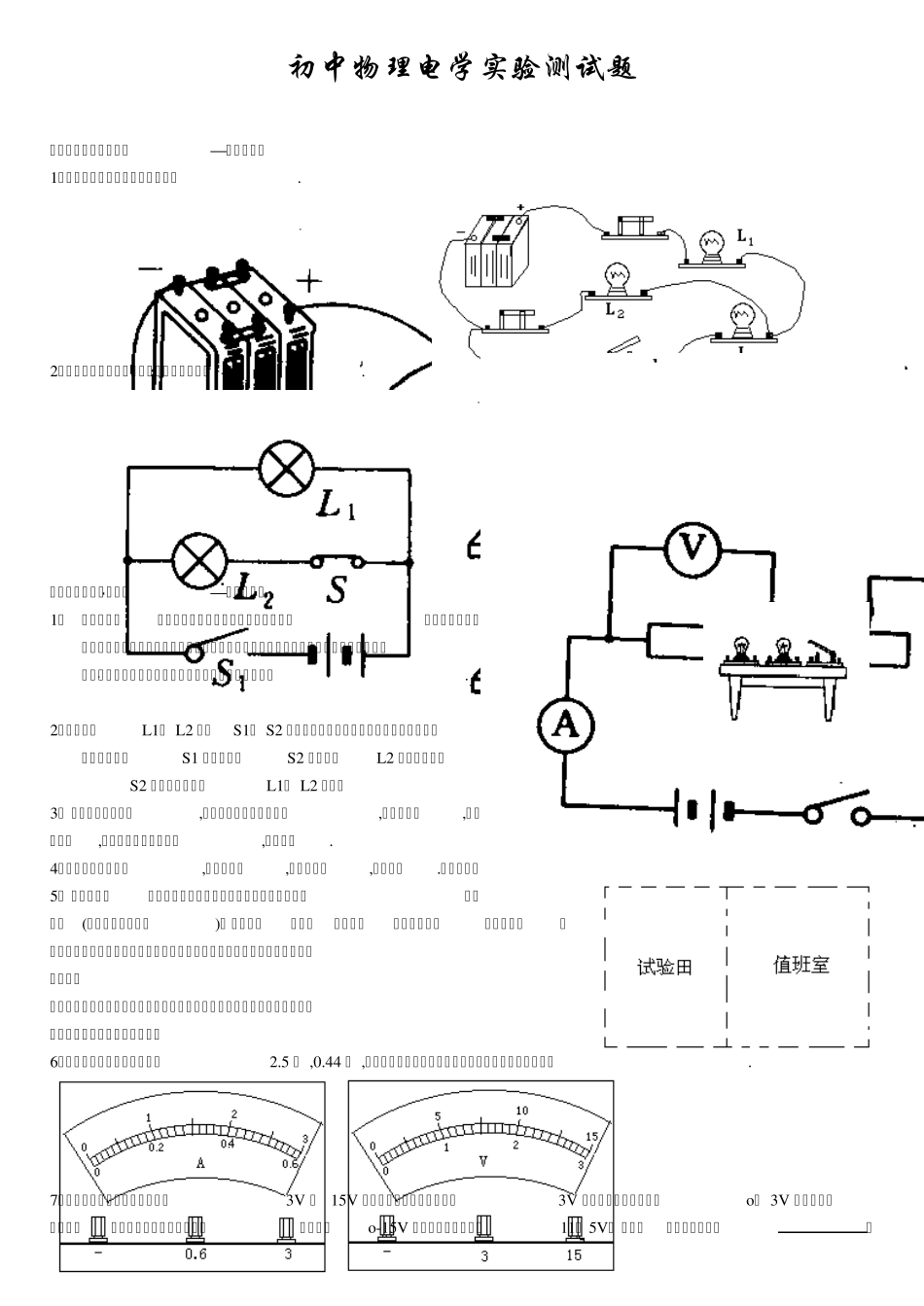

初中物理电学实验测试题 初中升学物理实验测试—电学（一） 1、根据图所示的实物图画出电路图. 2、根据所示的电路图将下面的实物连接起来. 初中升学物理实验测试—电学（二） 1、 如图所示，在桌面上有两个小灯泡和——个开关，它们的连接电路在桌面下方无法看到，某同学试了—下，闭合开关时两灯泡均亮，断开开关时，两灯泡均熄灭．这两个小灯泡究竟是串联连接，还是并联连接，请写出你的判断方法. 2、现有电灯L1、 L2 开关S1、 S2 及电源和导线，请按下列要求画出电路图。 要求：①只要S1 断开，即使S2 闭合，灯L2 也不亮，②当S1 闭合S2 断开时，灯L1 亮，灯L2 还不亮③当S1、S2 同时闭合时，灯L1、 L2 都亮。 3、 两盏灯和一个开关,连接在一个恒定的电源上,先闭合开关,这时甲灯发光,乙灯不发光,然后断开开关,这时甲、乙两盏灯都发光,但甲灯不如原来那么亮,请画出图. 4、两个单刀双掷开关,一个小灯泡,一个电池组,还有导线.请设计一个电路,使两个开关都能开或关这盏灯. 5、 如图所示，虚线方框表示某校一块科技实验田和值班室，现有足够长的细导线(导线电阻忽略不计)， 小灯泡、电铃、电池组、开关各一个，导线若干．为了防止牲畜闯入实验田，利用这些材料，请你为值班室看护人员设计一个报警电路。 要求：情况正常时，值班室内灯亮、电铃不响；有牲畜闯入时，碰倒栅栏会拉断细导线，灯亮同时电钤响． 6、电压表、电流表示数分别为2.5 伏 ,0.44 安 ,请你在图所示的表盘中标出指针位置及所选用的接线柱. 7、学生实验用的—只电压表，有3V 和 15V 两个量程。经判断，选用了3V 这一量程接入电路，但o— 3V 挡的刻度模糊不清，无法从上面读出实验数据，但是能从o-15V 挡的刻度上读出值为11． 5V。 那么，实验记录应填写 。 8、要正确使用电压表,使用时应注意: (1) 电压表要__________联在电路中,要测量某部分电路两端的__________,必须把电压表跟这部分电路__________起来. (2) “＋”“－”接线柱的接法要正确.必须使电流从“＋”接线柱____________电压表,从“－”接线柱_______电压表,这跟________表接线柱的使用是一样的. (3) 被测电压不要超过电压表的___________.如果超过电压表的电压值,电压表的指针还会被打___________,甚至___________电压表,在不能预先估计被测电压的情况下,可以用__________法来判断被测电压是否超过量程.如果在小是量程，一定用小量程测量（指针在三分之一到三分之...
