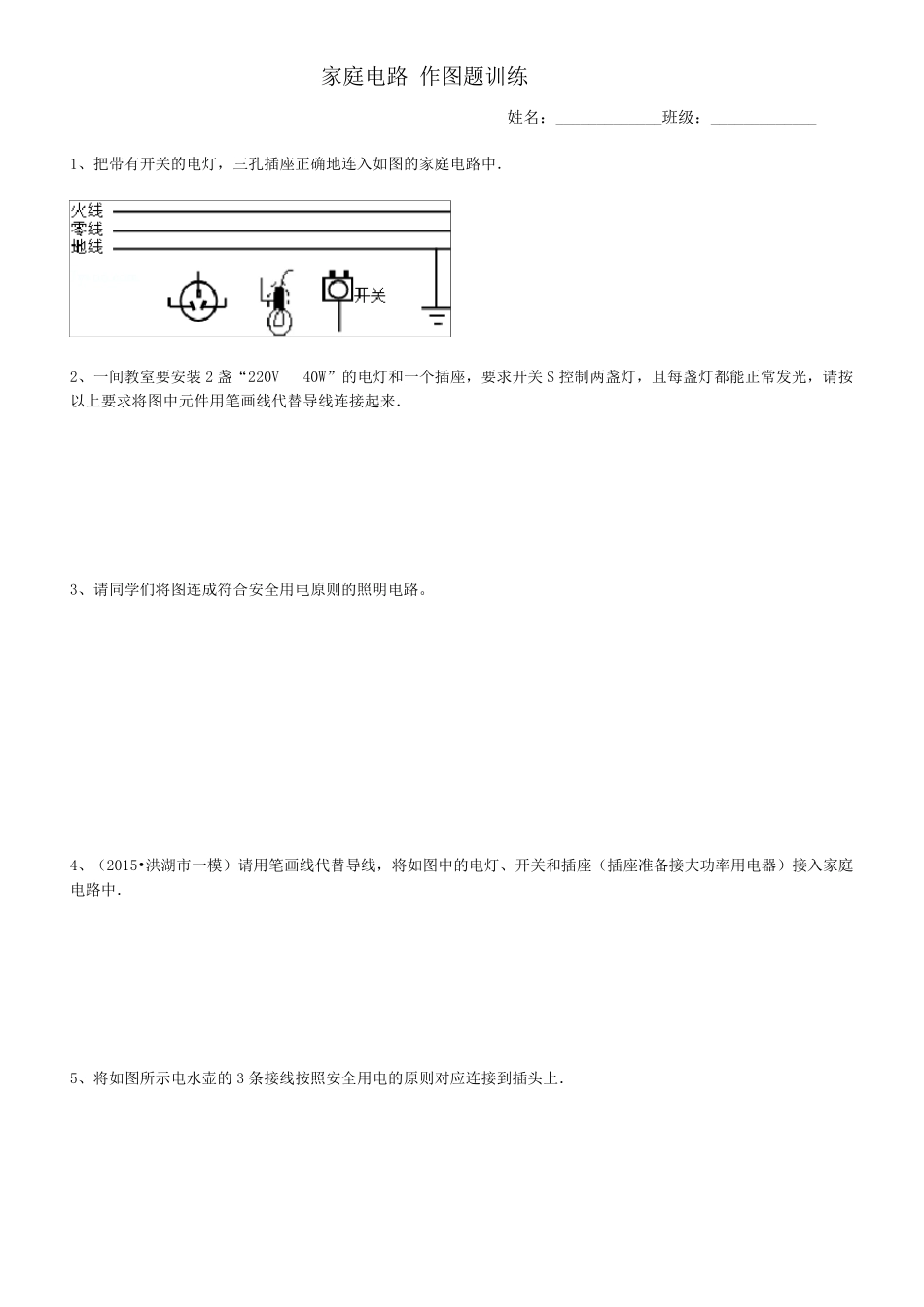

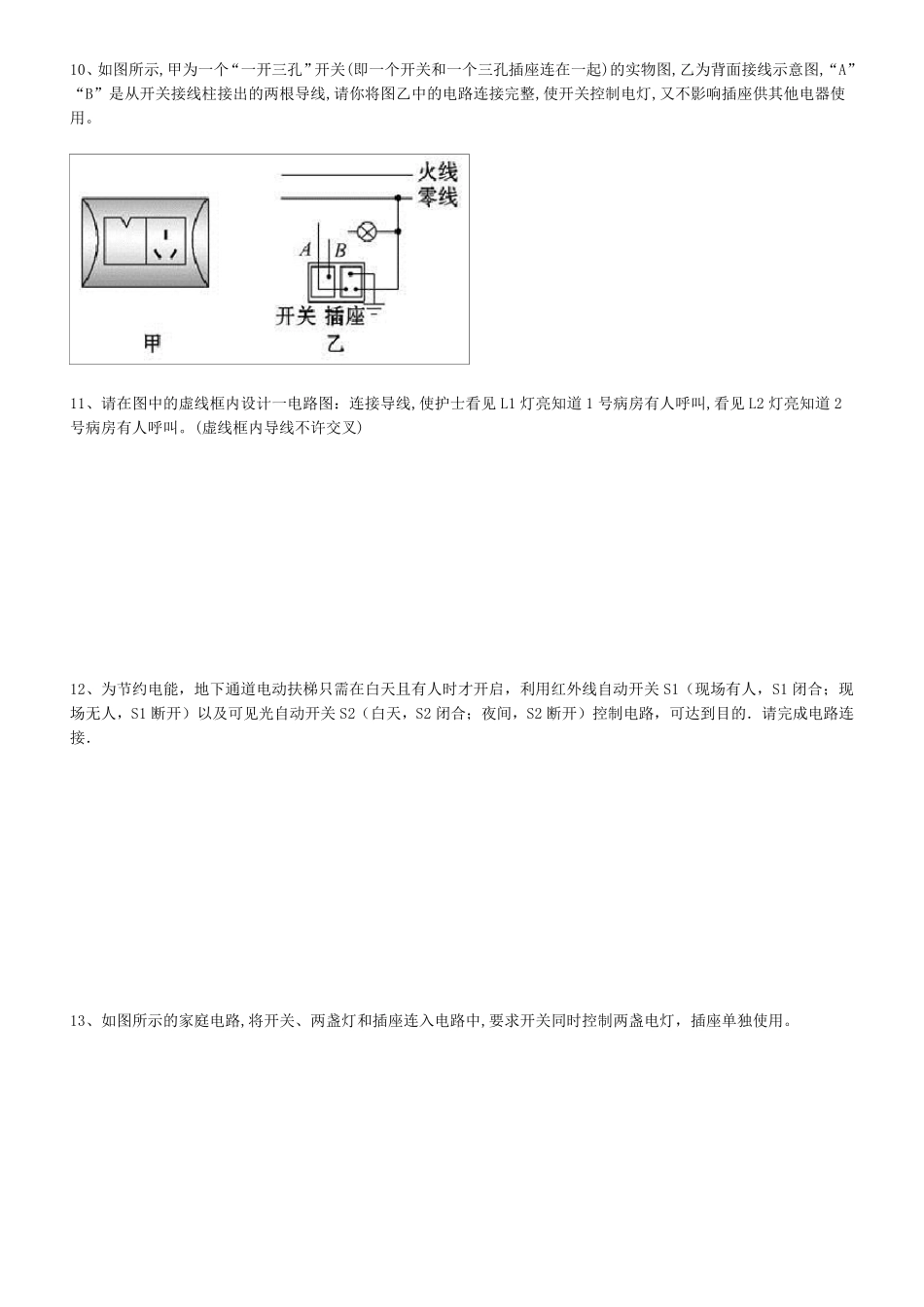

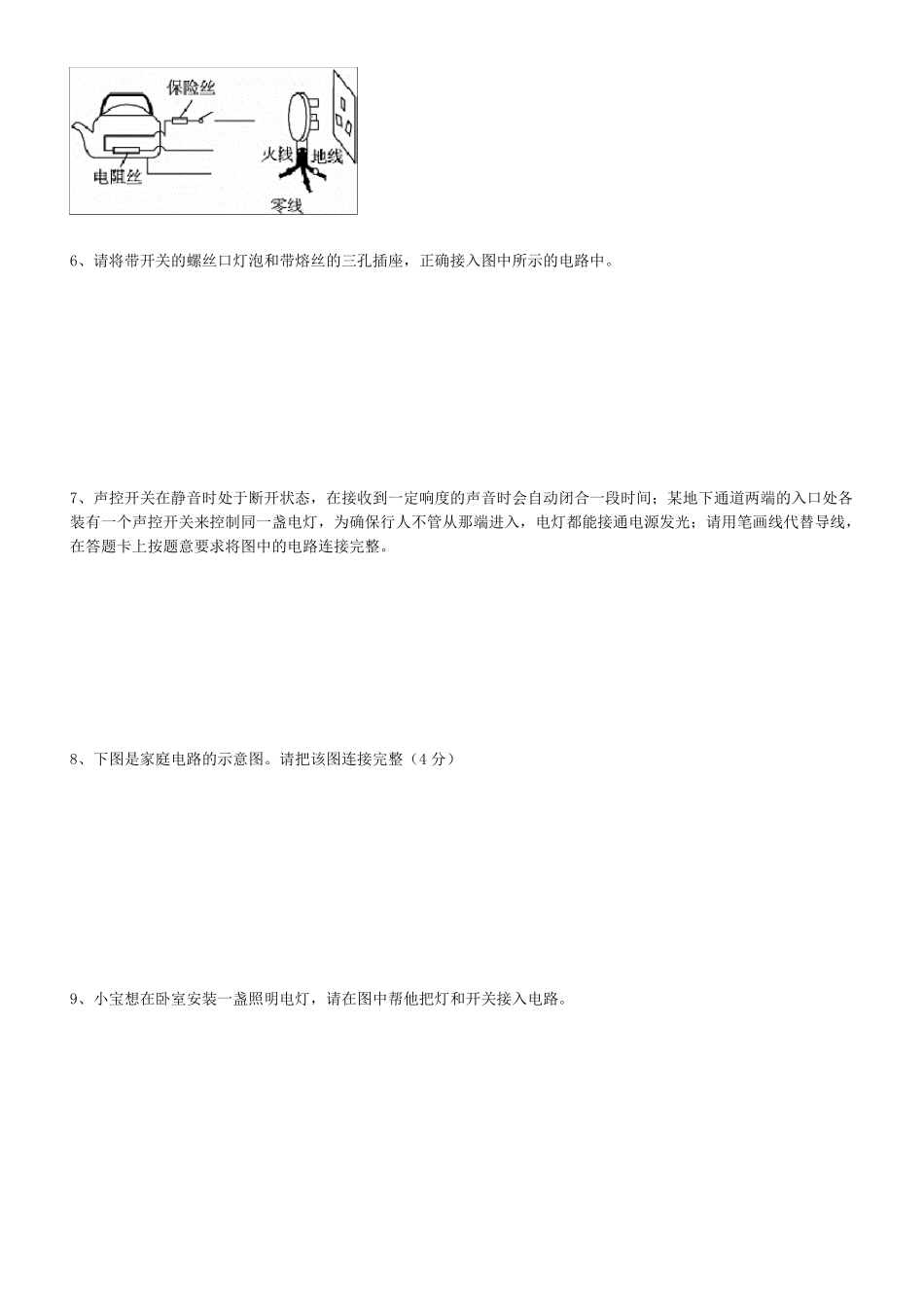

家庭电路 作图题训练 姓名：_ _ _ _ _ _ _ _ _ _ _ _ _ 班级：_ _ _ _ _ _ _ _ _ _ _ _ _ 1、把带有开关的电灯，三孔插座正确地连入如图的家庭电路中． 2、一间教室要安装2 盏“220V 40W”的电灯和一个插座，要求开关S 控制两盏灯，且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来． 3、请同学们将图连成符合安全用电原则的照明电路。 4、（2015•洪 湖 市 一模 ） 请用笔画线代替导线，将如图中的电灯、开关和插座（插座准 备 接大 功 率 用电器 ） 接入家庭电路中． 5、将如图所 示 电水 壶 的3 条 接线按照安全用电的原则对 应 连接到 插头 上． 6、请将带开关的螺丝口灯泡和带熔丝的三孔插座，正确接入图中所示的电路中。 7、声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间；某地下通道两端的入口处各装有一个声控开关来控制同一盏电灯，为确保行人不管从那端进入，电灯都能接通电源发光；请用笔画线代替导线，在答题卡上按题意要求将图中的电路连接完整。 8、下图是家庭电路的示意图。请把该图连接完整（4 分） 9、小宝想在卧室安装一盏照明电灯，请在图中帮他把灯和开关接入电路。 10、如图所示,甲为一个“一开三孔”开关(即一个开关和一个三孔插座连在一起)的实物图,乙为背面接线示意图,“A”“B”是从开关接线柱接出的两根导线,请你将图乙中的电路连接完整,使开关控制电灯,又不影响插座供其他电器使用。 11、请在图中的虚线框内设计一电路图：连接导线,使护士看见 L1 灯亮知道 1 号病房有人呼叫,看见 L2 灯亮知道 2号病房有人呼叫。(虚线框内导线不许交叉) 12、为节约电能，地下通道电动扶梯只需在白天且有人时才开启，利用红外线自动开关 S1（现场有人，S1 闭合；现场无人，S1 断开）以及可见光自动开关 S2（白天，S2 闭合；夜间，S2 断开）控制电路，可达到目的．请完成电路连接． 13、如图所示的家庭电路,将开关、两盏灯和插座连入电路中,要求开关同时控制两盏电灯，插座单独使用。 14、图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度；S2为单独控制电视插座的开关．请在图乙中将电路图连接完整，要求符合安全用电原则． 15、娜娜发现家中位于卧室门口和床头处的两个开关都可以独立控制卧室照明灯的亮和灭。她想到物理书中所举的例子，可...
