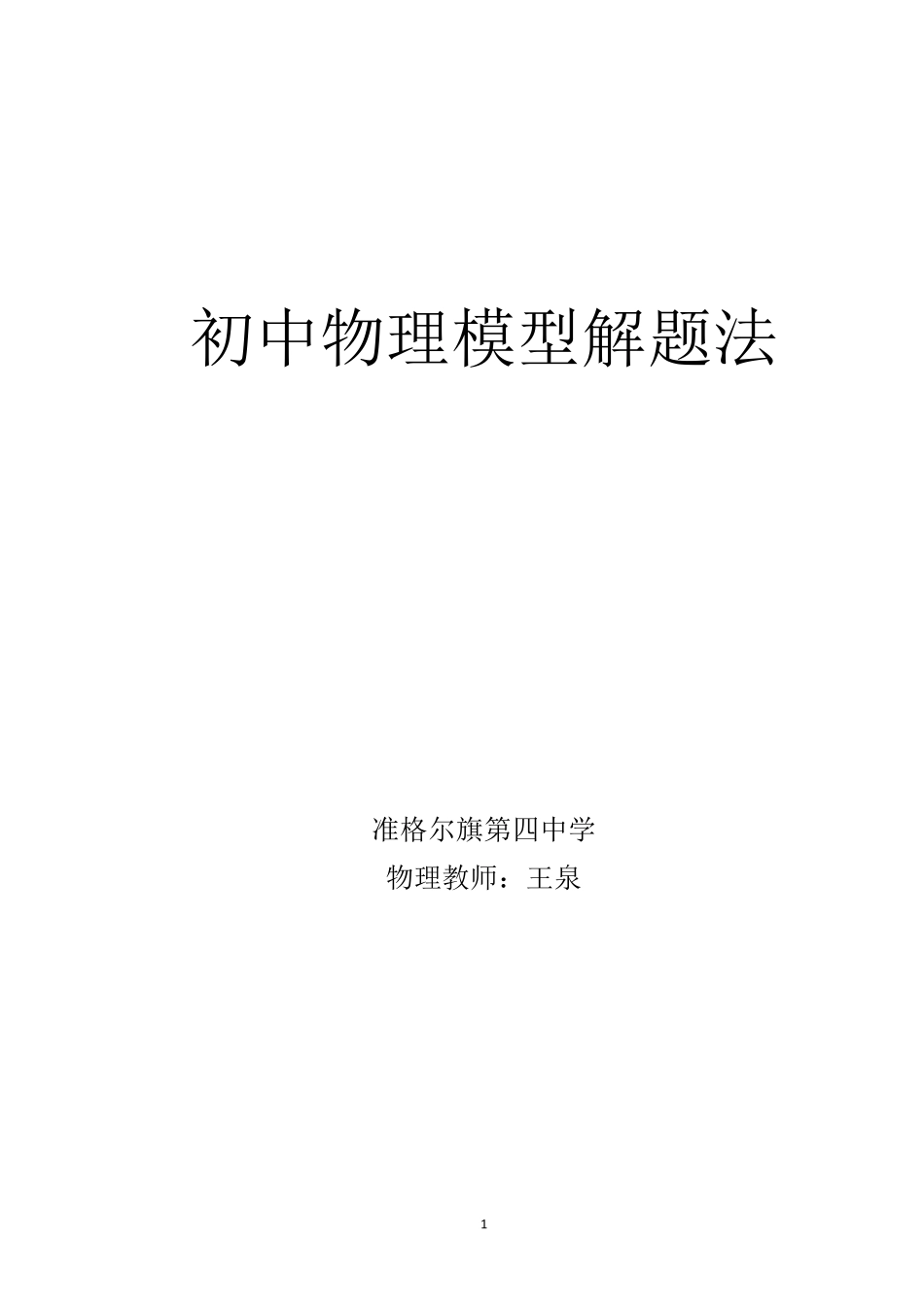

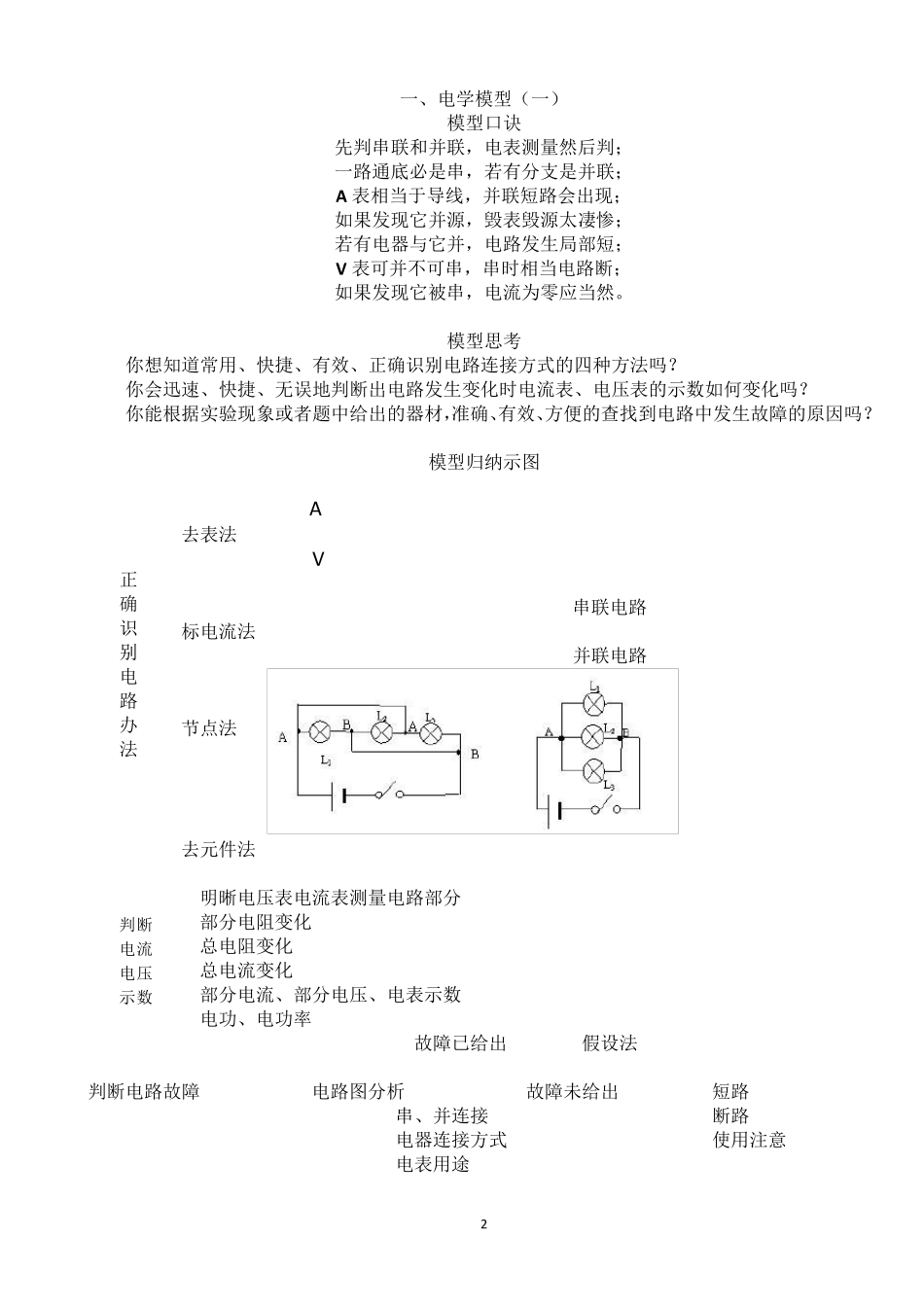

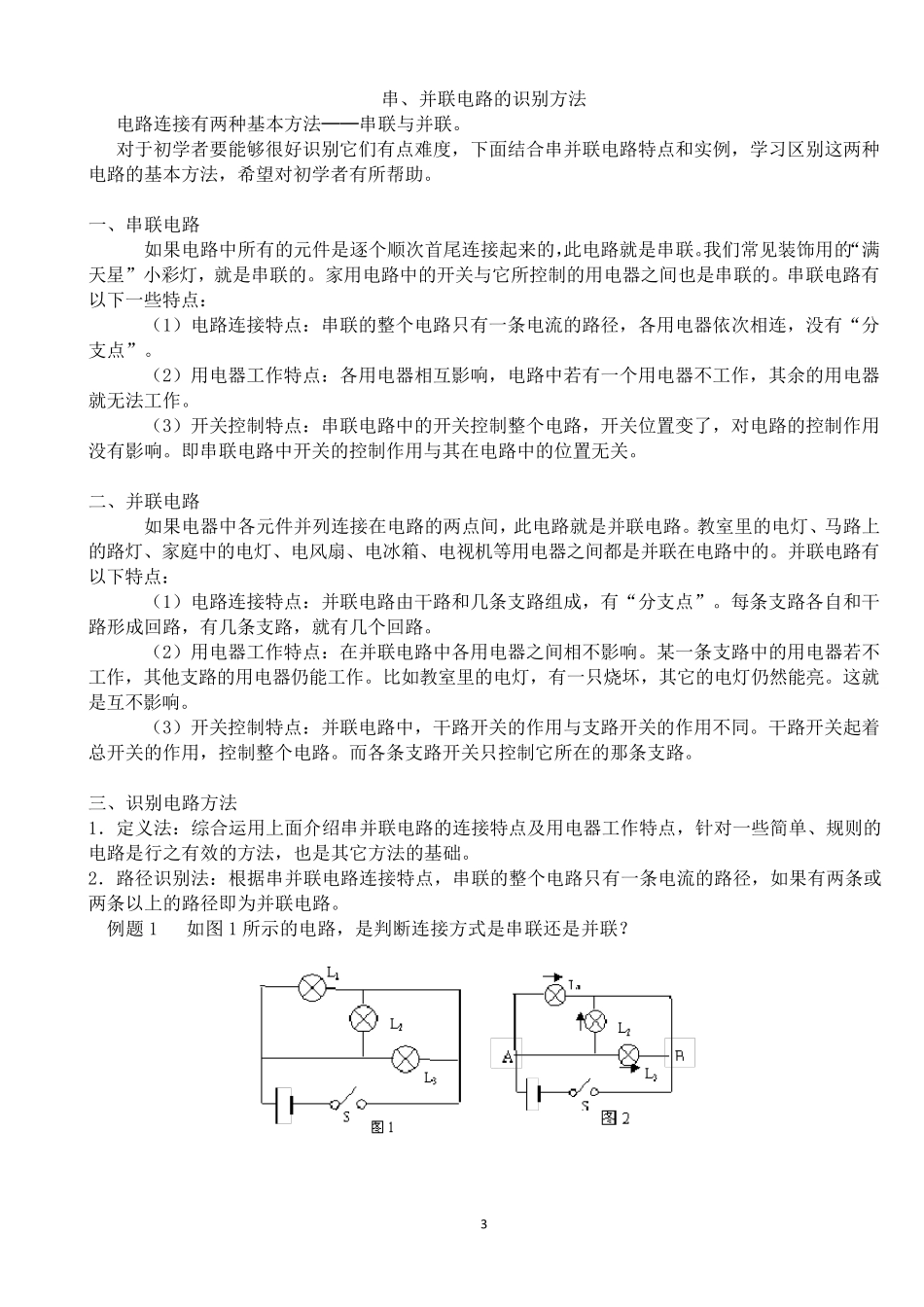

1 初中物理模型解题法 准格尔旗第四中学 物理教师：王泉 2 一、电学模型（一） 模型口诀 先判串联和并联，电表测量然后判； 一路通底必是串，若有分支是并联； A 表相当于导线，并联短路会出现； 如果发现它并源，毁表毁源太凄惨； 若有电器与它并，电路发生局部短； V 表可并不可串，串时相当电路断； 如果发现它被串，电流为零应当然。 模型思考 你想知道常用、快捷、有效、正确识别电路连接方式的四种方法吗？ 你会迅速、快捷、无误地判断出电路发生变化时电流表、电压表的示数如何变化吗？ 你能根据实验现象或者题中给出的器材，准确、有效、方便的查找到电路中发生故障的原因吗？ 模型归纳示图 去表法 串联电路 标电流法 并联电路 节点法 去元件法 明晰电压表电流表测量电路部分 部分电阻变化 总电阻变化 总电流变化 部分电流、部分电压、电表示数 电功、电功率 故障已给出 假设法 判断电路故障 电路图分析 故障未给出 短路 串、并连接 断路 电器连接方式 使用注意 电表用途 正确识别电路办法 V 判断电流电压示数 A 3 串、并联电路的识别方法 电路连接有两种基本方法──串联与并联。 对于初学者要能够很好识别它们有点难度，下面结合串并联电路特点和实例，学习区别这两种电路的基本方法，希望对初学者有所帮助。 一、串联电路 如果电路中所有的元件是逐个顺次首尾连接起来的，此电路就是串联。我们常见装饰用的“满天星”小彩灯，就是串联的。家用电路中的开关与它所控制的用电器之间也是串联的。串联电路有以下一些特点： （1）电路连接特点：串联的整个电路只有一条电流的路径，各用电器依次相连，没有“分支点”。 （2）用电器工作特点：各用电器相互影响，电路中若有一个用电器不工作，其余的用电器就无法工作。 （3）开关控制特点：串联电路中的开关控制整个电路，开关位置变了，对电路的控制作用没有影响。即串联电路中开关的控制作用与其在电路中的位置无关。 二、并联电路 如果电器中各元件并列连接在电路的两点间，此电路就是并联电路。教室里的电灯、马路上的路灯、家庭中的电灯、电风扇、电冰箱、电视机等用电器之间都是并联在电路中的。并联电路有以下特点： （1）电路连接特点：并联电路由干路和几条支路组成，有“分支点”。每条支路各自和干路形成回路，有几条支路，就有几个回路。 （2）用电器工作特点：在并联电路中各用电器之间相不影响。某一条支路中的用...
