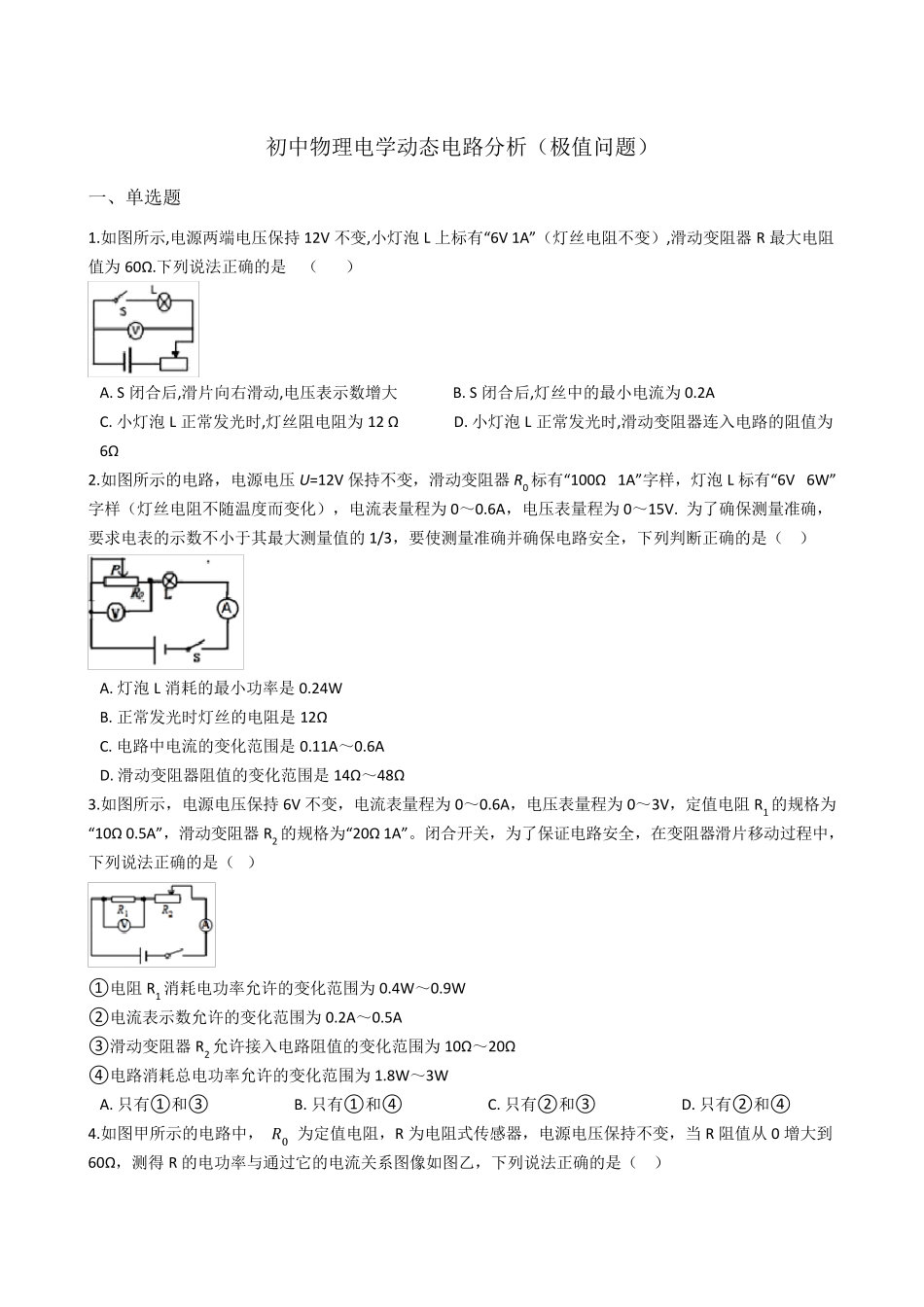

初中物理电学动态电路分析（极值问题） 一、单选题 1.如图所示,电源两端电压保持 12V 不变,小灯泡 L 上标有“6V 1A”（灯丝电阻不变）,滑动变阻器 R 最大电阻值为 60Ω.下列说法正确的是 （ ） A. S 闭合后,滑片向右滑动,电压表示数增大 B. S 闭合后,灯丝中的最小电流为 0.2A C. 小灯泡 L 正常发光时,灯丝阻电阻为 12 Ω D. 小灯泡 L 正常发光时,滑动变阻器连入电路的阻值为6Ω 2.如图所示的电路，电源电压 U=12V 保持不变，滑动变阻器 R0 标有“100Ω 1A”字样，灯泡 L 标有“6V 6W”字样（灯丝电阻不随温度而变化），电流表量程为 0～0.6A，电压表量程为 0～15V. 为了确保测量准确，要求电表的示数不小于其最大测量值的 1/3，要使测量准确并确保电路安全，下列判断正确的是（ ） A. 灯泡 L 消耗的最小功率是 0.24W B. 正常发光时灯丝的电阻是 12Ω C. 电路中电流的变化范围是 0.11A～0.6A D. 滑动变阻器阻值的变化范围是 14Ω～48Ω 3.如图所示，电源电压保持 6V 不变，电流表量程为 0～0.6A，电压表量程为 0～3V，定值电阻 R1 的规格为“10Ω 0.5A”，滑动变阻器 R2 的规格为“20Ω 1A”。闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（ ） ①电阻 R1 消耗电功率允许的变化范围为 0.4W～0.9W ②电流表示数允许的变化范围为 0.2A～0.5A ③滑动变阻器 R2 允许接入电路阻值的变化范围为 10Ω～20Ω ④电路消耗总电功率允许的变化范围为 1.8W～3W A. 只有①和③ B. 只有①和④ C. 只有②和③ D. 只有②和④ 4.如图甲所示的电路中， ᵄ0 为定值电阻，R 为电阻式传感器，电源电压保持不变，当 R 阻值从 0 增大到60Ω，测得 R 的电功率与通过它的电流关系图像如图乙，下列说法正确的是（ ） A. R 的阻值增大，电流表与电压表的示数都变小 B. 电源电压为12V C. 当电流为0.6A 时，1s 内电路消耗的电能为21.6J D. ᵄ0 两端的电压变化范围为6V~18V 5.如图所示电路，电源电压6V 保持不变，定值电阻R1=10Ω，滑动变阻器R2 的最大阻值为20Ω.闭合开关，在滑片b 端向a 端移动的过程中，以下说法正确的是（ ） A. 滑片在b 端时，电流表示数为0.3A B. 滑片移到中点时，电压表示数为2V C. 电路消耗的最大功率为3.6W D. 电压表示数与电流表示数的比值不变 6.如图所示的电路，电源电压恒为4.5V，电流...
