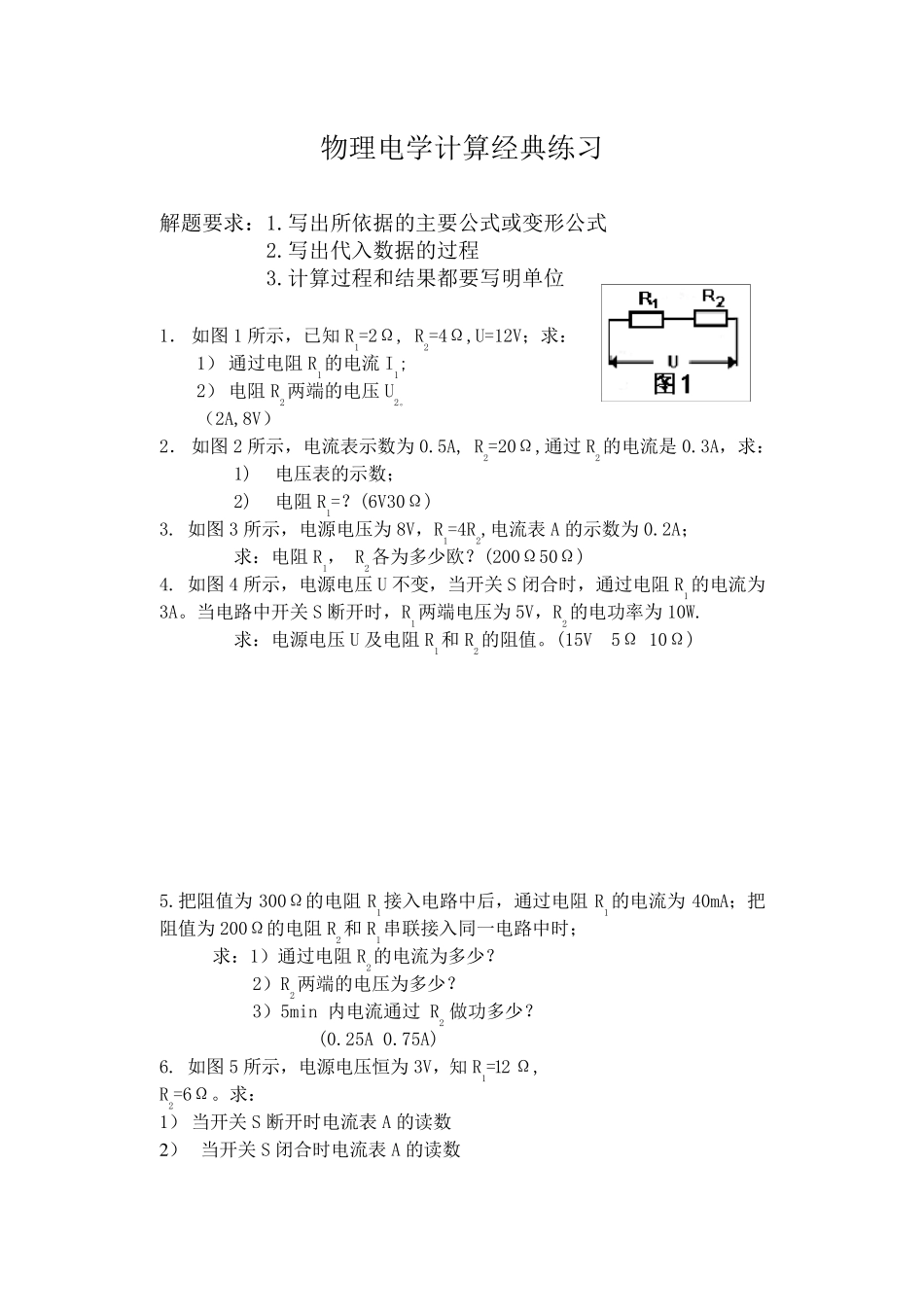

物理电学计算经典练习 解题要求：1.写出所依据的主要公式或变形公式 2.写出代入数据的过程 3.计算过程和结果都要写明单位 1． 如图1 所示，已知R1=2Ω, R2=4Ω,U=12V；求： 1） 通过电阻 R1的电流 I1; 2） 电阻 R2两端的电压 U2。 （2A,8V） 2． 如图2 所示，电流表示数为 0.5A, R2=20Ω,通过 R2的电流是 0.3A，求： 1) 电压表的示数； 2) 电阻 R1=？(6V30Ω) 3. 如图3 所示，电源电压为 8V，R1=4R2,电流表 A 的示数为 0.2A； 求：电阻 R1， R2各为多少欧？(200Ω50Ω) 4. 如图4 所示，电源电压 U 不变，当开关 S 闭合时，通过电阻 R1的电流为3A。当电路中开关 S 断开时，R1两端电压为 5V，R2的电功率为 10W. 求：电源电压 U 及电阻 R1和 R2的阻值。(15V 5Ω 10Ω) 5.把阻值为 300Ω的电阻 R1接入电路中后，通过电阻 R1的电流为 40mA；把阻值为 200Ω的电阻 R2和 R1串联接入同一电路中时； 求：1）通过电阻 R2的电流为多少？ 2）R2两端的电压为多少？ 3）5min 内电流通过 R2 做功多少？ (0.25A 0.75A) 6. 如图5 所示，电源电压恒为 3V，知R1=12 Ω, R2=6Ω。求： 1） 当开关 S 断开时电流表 A 的读数 2 ） 当开关 S 闭合时电流表 A 的读数 7. 如图6 所示，电源电压U 不变，R1=6Ω. 1) 当开关 S 断开时电流表 A 的示数为 1A,求 R1 两端的电压； 2)当开关 S 闭合时电流表 A 的示数为 1.2A, 求 R2的电阻值。 (6V 30Ω) 8．如图7 所示，定值电阻 R1和 R2串联，电源电压为 7V，电流表的示数为0.5A, R2的电功率为 2.5W。 求:电阻 R2两端电压和电阻 R1的电功率。(5V 1W) 9．如图8 所示，电源电压为 8V，且保持不变。R1=4R2。当开关 S 断开时，电流表的示数为 2A。 求：1）电阻 R1和 R2的阻值各为多少欧？(4Ω 1Ω) 2）当开关 S 闭合时电阻 R1和 R2的电功率各为多大？(16W 64W) 10．如图9 所示，已知 R1=6Ω，通过电阻 R2 的电流 I2=0.5A, 通过电阻 R1和 R2的电流之比为 I1： I2=2：3。求：电阻 R2的阻值和电源的总电压。 (4Ω 2V) 11．如图10 所示，灯上标有“10V2W”的字样。当开关 S 闭合时，灯 L 恰能正常发光，电压表的示数为 2V。当开关 S 断开时，灯 L 的实际功率仅为额定功率的 1/4。求：电阻 R2的阻值。(60Ω) 12．如图11 所示，当灯正常发光时，求：1）通过灯泡...
