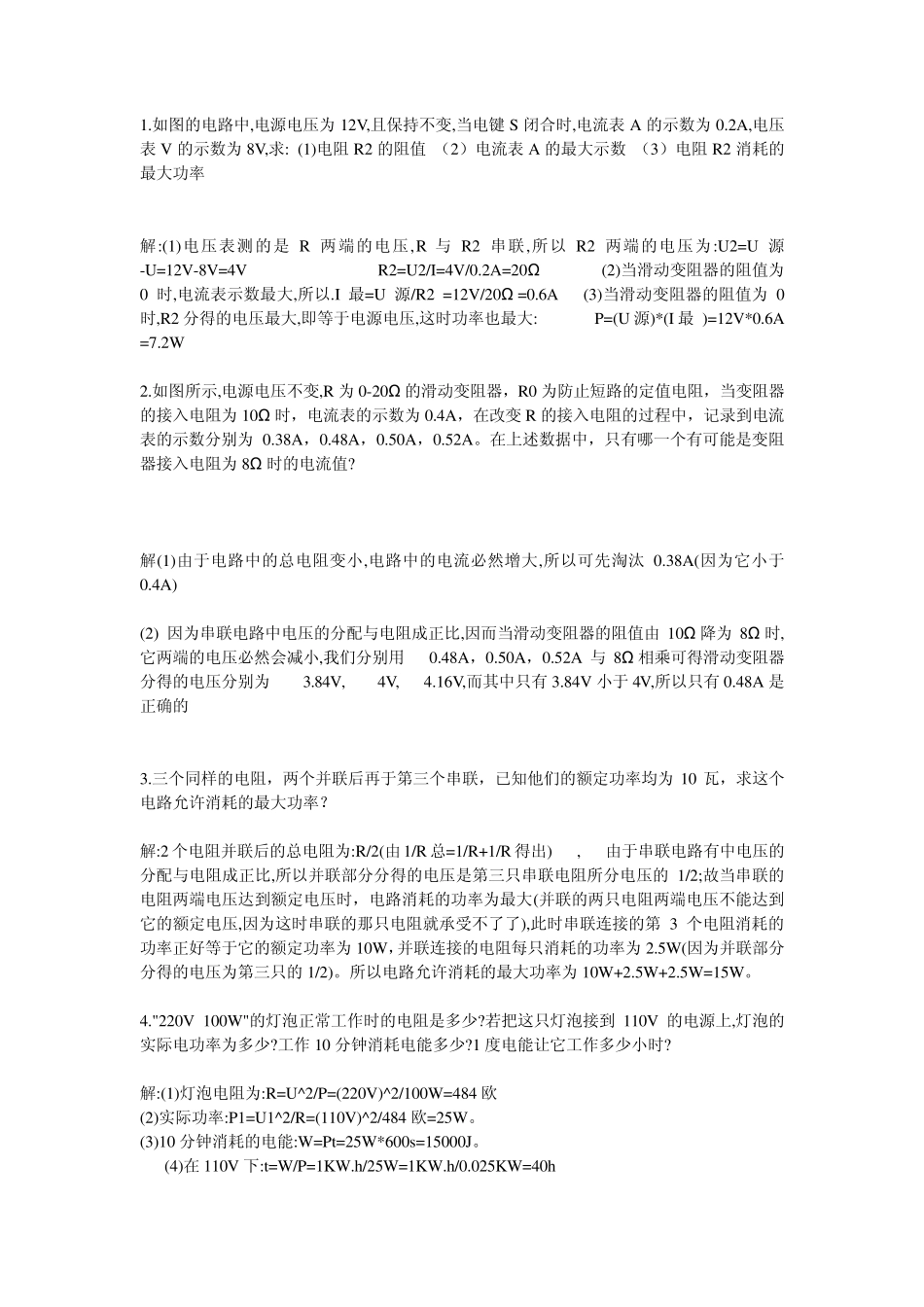

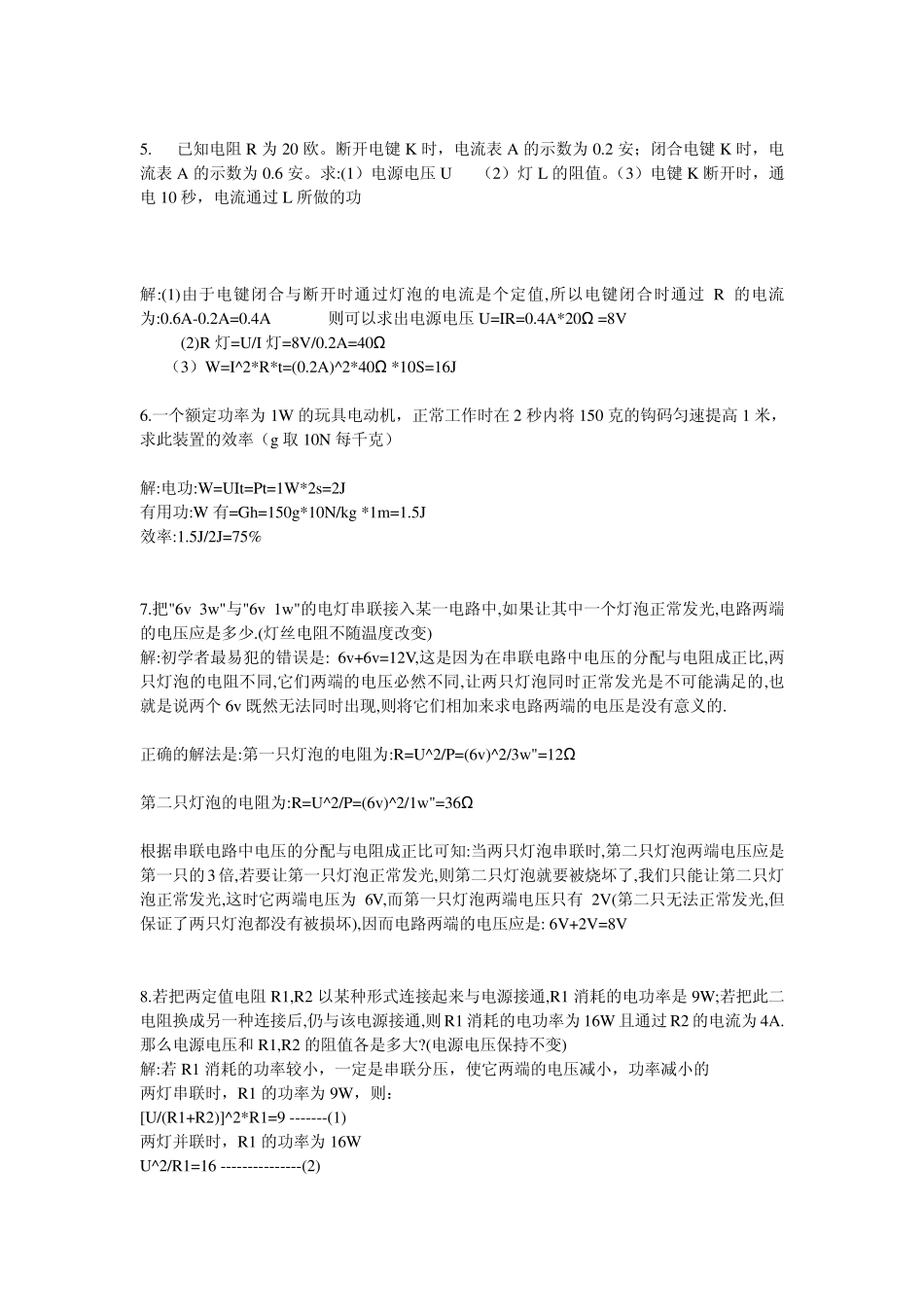

1.如图的电路中,电源电压为12V,且保持不变,当电键S 闭合时,电流表A 的示数为0.2A,电压表V 的示数为8V,求: (1)电阻R2 的阻值 (2)电流表A 的最大示数 (3)电阻R2 消耗的最大功率 解:(1)电压表测的是R 两端的电压,R 与R2 串联,所以R2 两端的电压为:U2=U 源-U=12V-8V=4V R2=U2/I=4V/0.2A=20Ω (2)当滑动变阻器的阻值为0 时,电流表示数最大,所以.I 最=U 源/R2 =12V/20Ω =0.6A (3)当滑动变阻器的阻值为0时,R2 分得的电压最大,即等于电源电压,这时功率也最大: P=(U 源)*(I 最 )=12V*0.6A =7.2W 2.如图所示,电源电压不变,R 为0-20Ω 的滑动变阻器,R0 为防止短路的定值电阻,当变阻器的接入电阻为10Ω 时,电流表的示数为0.4A,在改变R 的接入电阻的过程中,记录到电流表的示数分别为0.38A,0.48A,0.50A,0.52A。在上述数据中,只有哪一个有可能是变阻器接入电阻为8Ω 时的电流值? 解(1)由于电路中的总电阻变小,电路中的电流必然增大,所以可先淘汰 0.38A(因为它小于0.4A) (2) 因为串联电路中电压的分配与电阻成正比,因而当滑动变阻器的阻值由 10Ω 降为8Ω 时,它两端的电压必然会减小,我们分别用 0.48A,0.50A,0.52A 与8Ω 相乘可得滑动变阻器分得的电压分别为 3.84V, 4V, 4.16V,而其中只有 3.84V 小于4V,所以只有 0.48A 是正确的 3.三个同样的电阻,两个并联后再于第三个串联,已知他们的额定功率均为10 瓦,求这个电路允许消耗的最大功率? 解:2 个电阻并联后的总电阻为:R/2(由 1/R 总=1/R+1/R 得出) , 由于串联电路有中电压的分配与电阻成正比,所以并联部分分得的电压是第三只串联电阻所分电压的1/2;故当串联的电阻两端电压达到额定电压时,电路消耗的功率为最大(并联的两只电阻两端电压不能达到它的额定电压,因为这时串联的那只电阻就承受不了了),此时串联连接的第 3 个电阻消耗的功率正好等于它的额定功率为10W,并联连接的电阻每只消耗的功率为2.5W(因为并联部分分得的电压为第三只的1/2)。所以电路允许消耗的最大功率为10W+2.5W+2.5W=15W。 4."220V 100W"的灯泡正常工作时的电阻是多少?若把这只灯泡接到110V 的电源上,灯泡的实际电功率为多少?工作 10 分钟消耗电能多少?1 度电能让它工作多少小时? 解:(1)灯泡电阻为:R=U^2/P=(220V)^2/100W=484 欧 (2)实际功率:P1=U1^2/R=(110V)^2/484 欧=25W。 (3)10 分钟消耗的电能:W=Pt=25W*600s=15000J。 (4)在110V 下:t=W...
