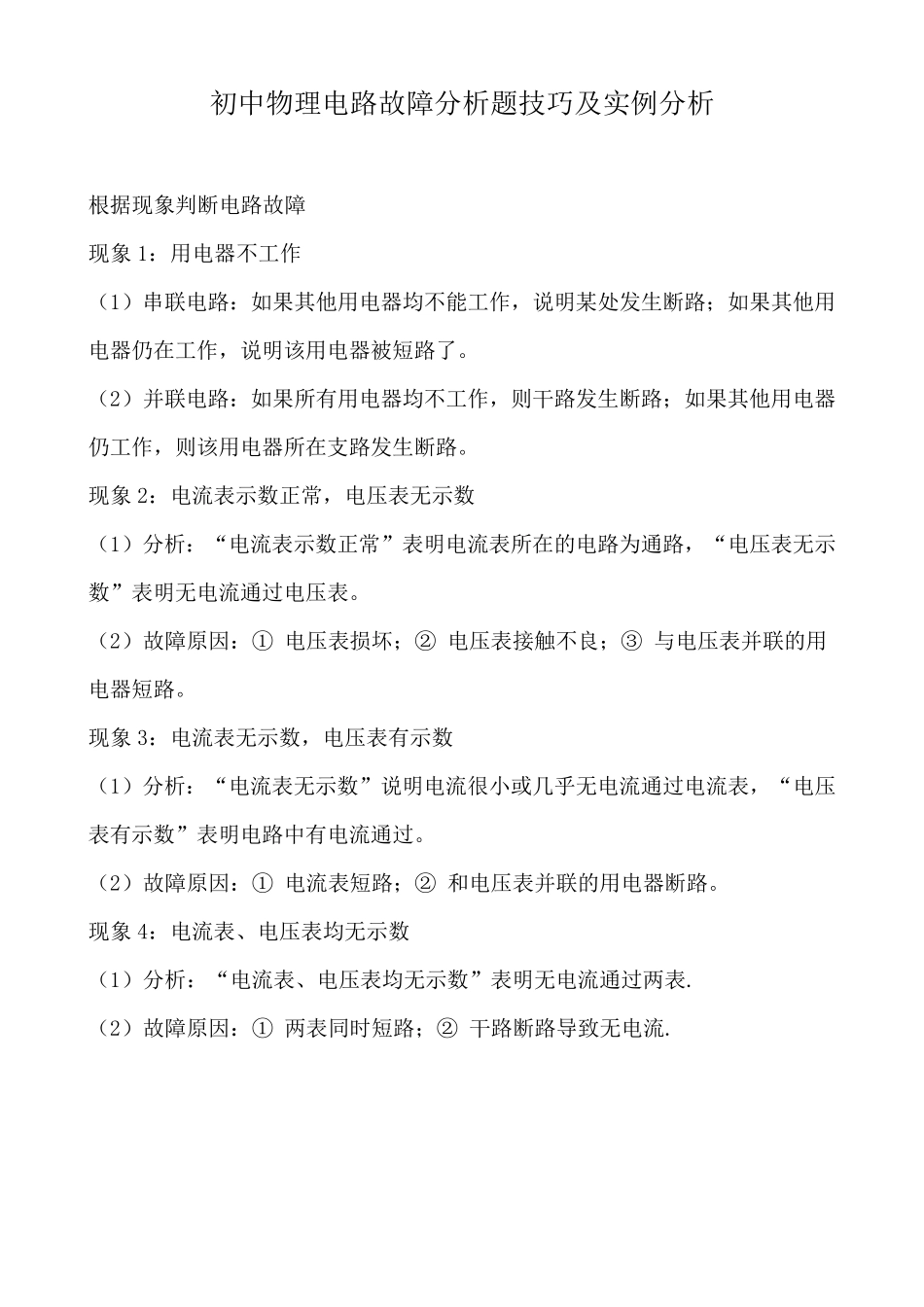

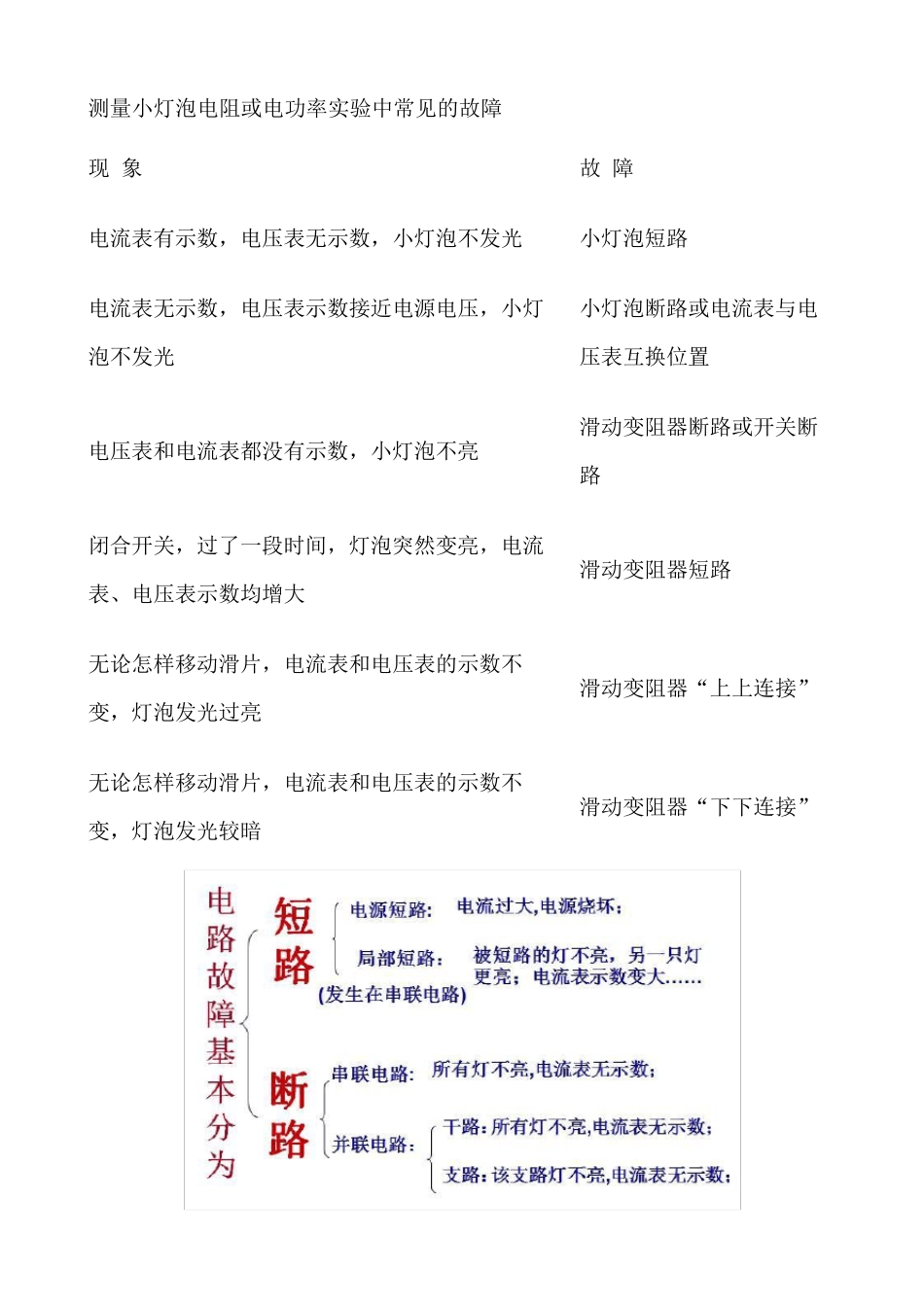

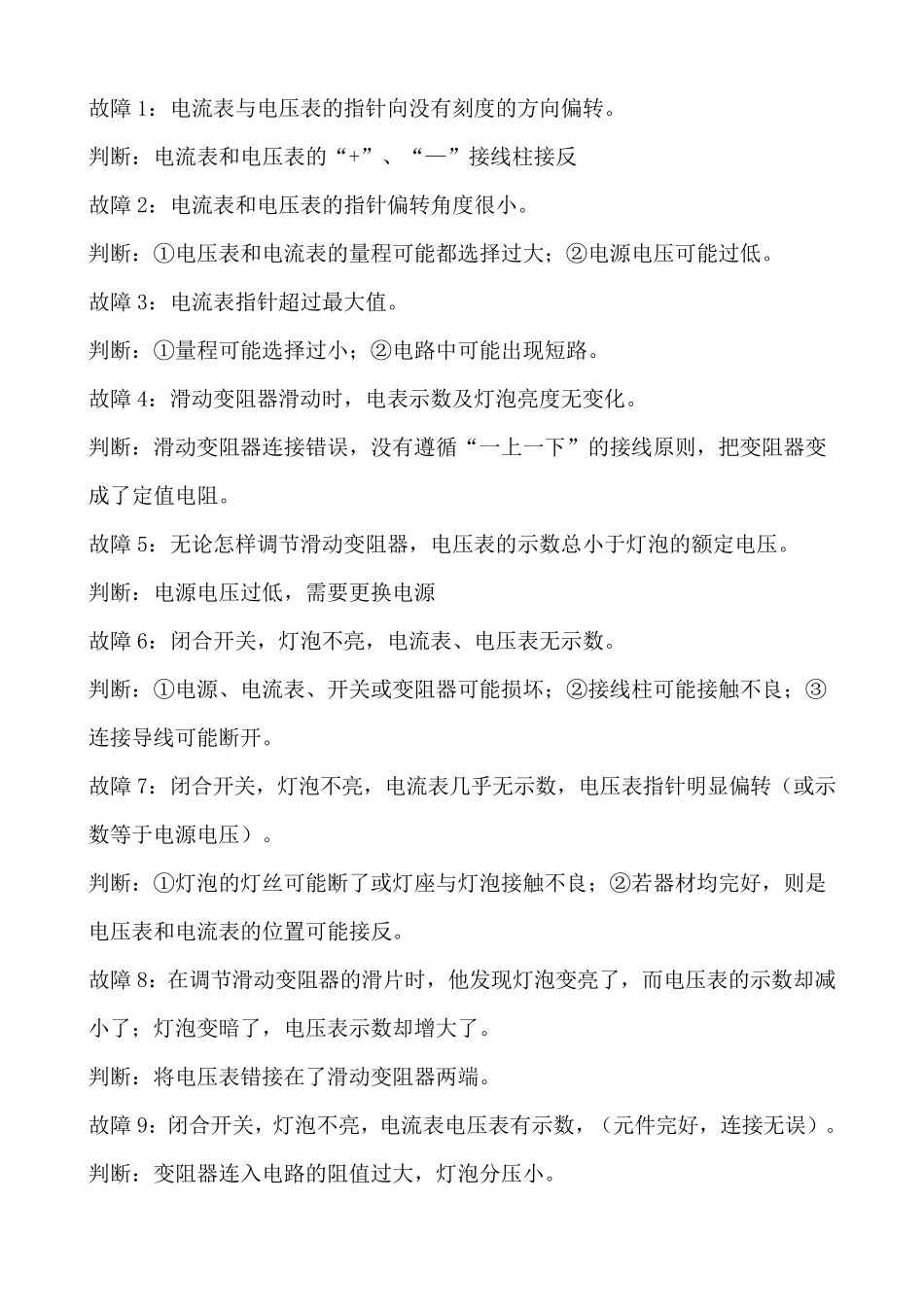

初中物理电路故障分析题技巧及实例分析 根据现象判断电路故障 现象1：用电器不工作 （1）串联电路：如果其他用电器均不能工作，说明某处发生断路；如果其他用电器仍在工作，说明该用电器被短路了。 （2）并联电路：如果所有用电器均不工作，则干路发生断路；如果其他用电器仍工作，则该用电器所在支路发生断路。 现象2：电流表示数正常，电压表无示数 （1）分析：“电流表示数正常”表明电流表所在的电路为通路，“电压表无示数”表明无电流通过电压表。 （2）故障原因：① 电压表损坏；② 电压表接触不良；③ 与电压表并联的用电器短路。 现象3：电流表无示数，电压表有示数 （1）分析：“电流表无示数”说明电流很小或几乎无电流通过电流表，“电压表有示数”表明电路中有电流通过。 （2）故障原因：① 电流表短路；② 和电压表并联的用电器断路。 现象4：电流表、电压表均无示数 （1）分析：“电流表、电压表均无示数”表明无电流通过两表. （2）故障原因：① 两表同时短路；② 干路断路导致无电流. 测量小灯泡电阻或电功率实验中常见的故障 现 象 故 障 电流表有示数，电压表无示数，小灯泡不发光 小灯泡短路 电流表无示数，电压表示数接近电源电压，小灯泡不发光 小灯泡断路或电流表与电压表互换位置 电压表和电流表都没有示数，小灯泡不亮 滑动变阻器断路或开关断路 闭合开关，过了一段时间，灯泡突然变亮，电流表、电压表示数均增大 滑动变阻器短路 无论怎样移动滑片，电流表和电压表的示数不变，灯泡发光过亮 滑动变阻器“上上连接” 无论怎样移动滑片，电流表和电压表的示数不变，灯泡发光较暗 滑动变阻器“下下连接” 故障1：电流表与电压表的指针向没有刻度的方向偏转。 判断：电流表和电压表的“+”、“—”接线柱接反 故障2：电流表和电压表的指针偏转角度很小。 判断：①电压表和电流表的量程可能都选择过大；②电源电压可能过低。 故障3：电流表指针超过最大值。 判断：①量程可能选择过小；②电路中可能出现短路。 故障4：滑动变阻器滑动时，电表示数及灯泡亮度无变化。 判断：滑动变阻器连接错误，没有遵循“一上一下”的接线原则，把变阻器变成了定值电阻。 故障5：无论怎样调节滑动变阻器，电压表的示数总小于灯泡的额定电压。 判断：电源电压过低，需要更换电源 故障6：闭合开关，灯泡不亮，电流表、电压表无示数。 判断：①电源、电流表、开关或变阻器可能损坏；②接线柱可...
