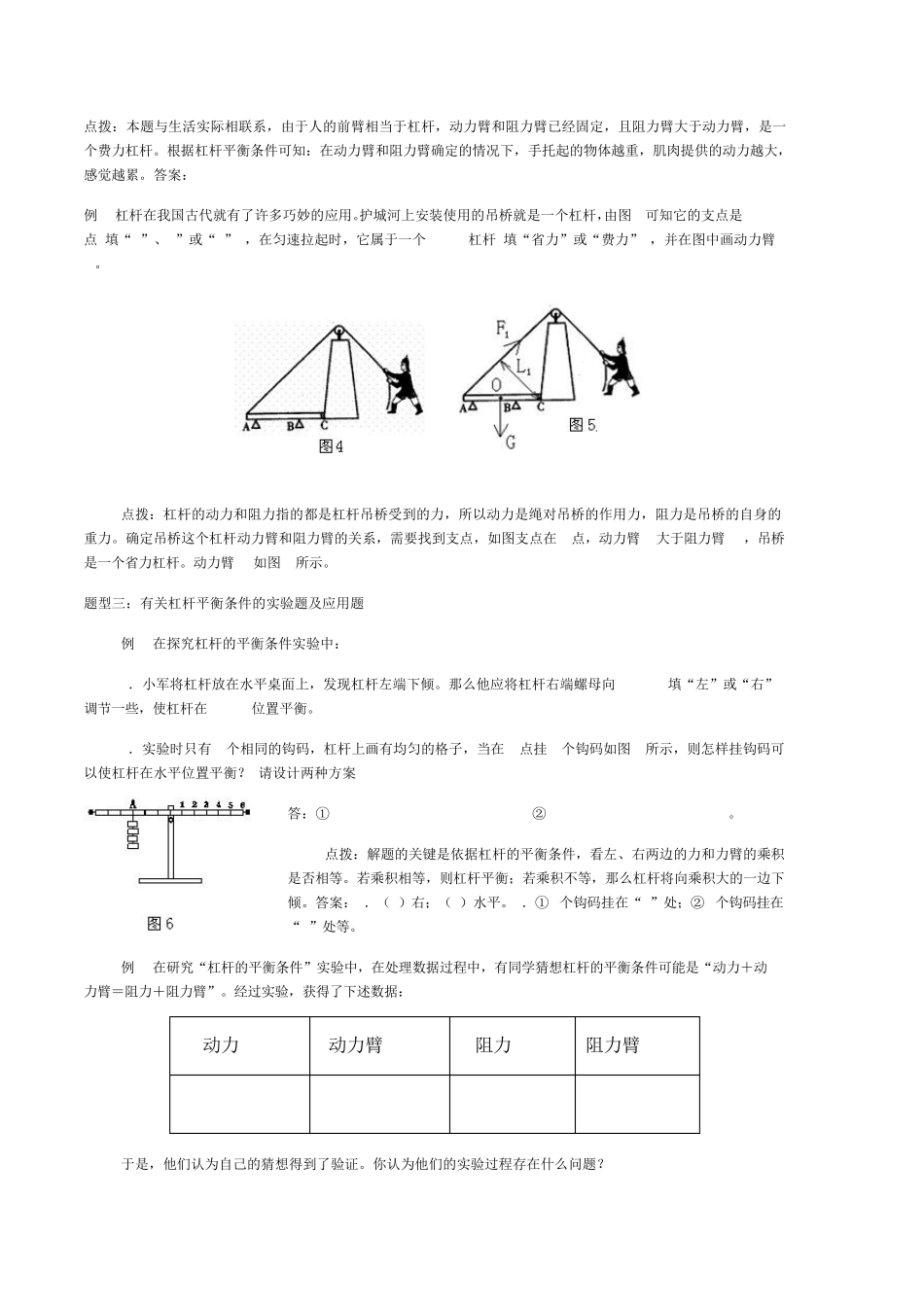

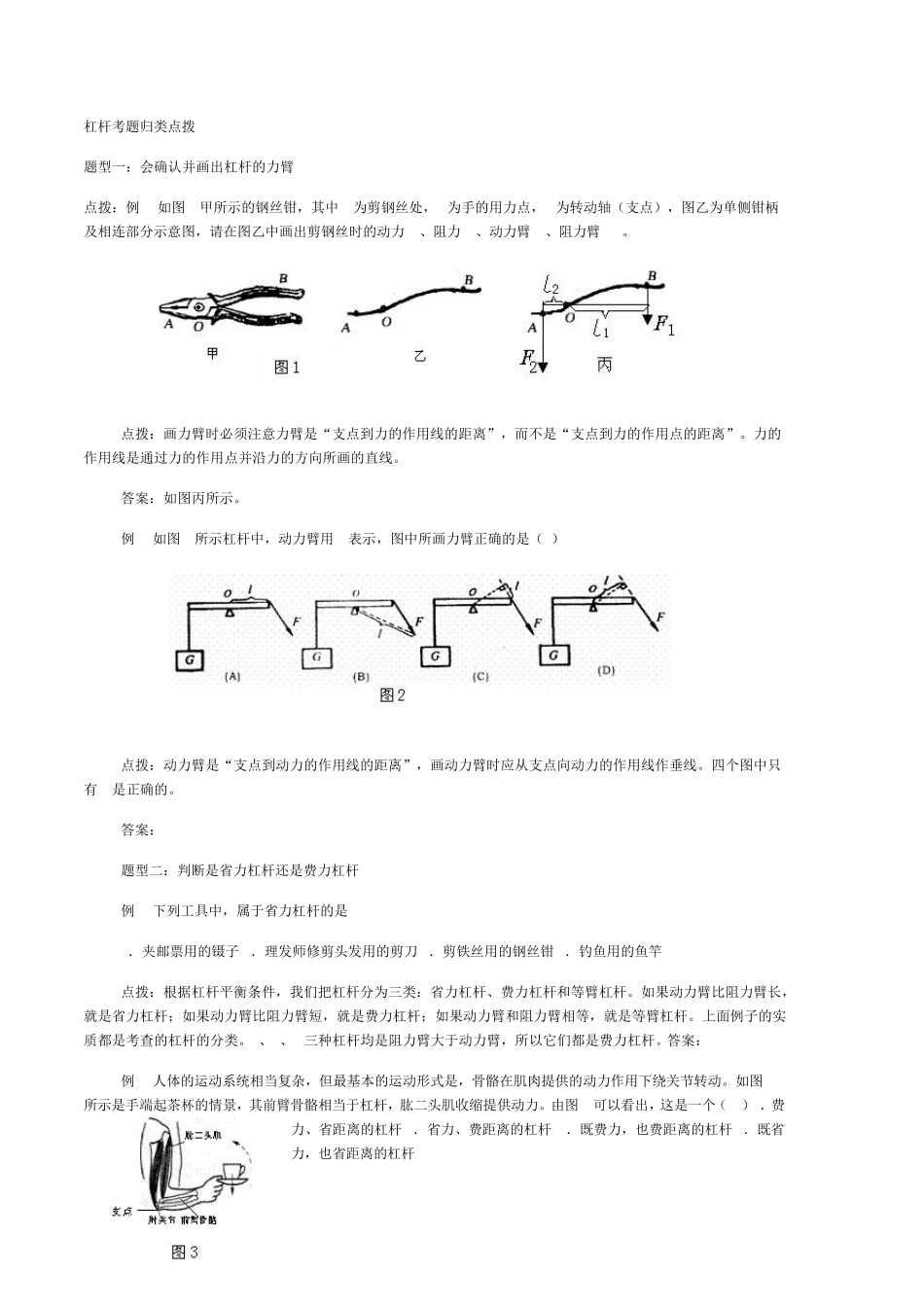

杠杆考题归类点拨 题型一：会确认并画出杠杆的力臂 点拨：例1 如图1甲所示的钢丝钳，其中A为剪钢丝处，B为手的用力点，O为转动轴（支点），图乙为单侧钳柄及相连部分示意图，请在图乙中画出剪钢丝时的动力F1、阻力F2、动力臂L1、阻力臂L2 。 点拨：画力臂时必须注意力臂是“支点到力的作用线的距离”，而不是“支点到力的作用点的距离”。力的作用线是通过力的作用点并沿力的方向所画的直线。 答案：如图丙所示。 例2 如图2所示杠杆中，动力臂用L表示，图中所画力臂正确的是（ ） 点拨：动力臂是“支点到动力的作用线的距离”，画动力臂时应从支点向动力的作用线作垂线。四个图中只有 D是正确的。 答案：D 题型二：判断是省力杠杆还是费力杠杆 例3 下列工具中，属于省力杠杆的是( ) A．夹邮票用的镊子 B．理发师修剪头发用的剪刀 C．剪铁丝用的钢丝钳D．钓鱼用的鱼竿 点拨：根据杠杆平衡条件，我们把杠杆分为三类：省力杠杆、费力杠杆和等臂杠杆。如果动力臂比阻力臂长，就是省力杠杆；如果动力臂比阻力臂短，就是费力杠杆；如果动力臂和阻力臂相等，就是等臂杠杆。上面例子的实质都是考查的杠杆的分类。A、B、D三种杠杆均是阻力臂大于动力臂，所以它们都是费力杠杆。答案：C 例4 人体的运动系统相当复杂，但最基本的运动形式是，骨骼在肌肉提供的动力作用下绕关节转动。如图3所示是手端起茶杯的情景，其前臂骨骼相当于杠杆，肱二头肌收缩提供动力。由图3可以看出，这是一个（ ）A．费力、省距离的杠杆B．省力、费距离的杠杆 C．既费力，也费距离的杠杆D．既省力，也省距离的杠杆 点拨：本题与生活实际相联系，由于人的前臂相当于杠杆，动力臂和阻力臂已经固定，且阻力臂大于动力臂，是一个费力杠杆。根据杠杆平衡条件可知：在动力臂和阻力臂确定的情况下，手托起的物体越重，肌肉提供的动力越大，感觉越累。答案：A 例5 杠杆在我国古代就有了许多巧妙的应用。护城河上安装使用的吊桥就是一个杠杆，由图4可知它的支点是______点(填“A”、B”或“C”)，在匀速拉起时，它属于一个______杠杆(填“省力”或“费力”)，并在图中画动力臂L1。 点拨：杠杆的动力和阻力指的都是杠杆吊桥受到的力，所以动力是绳对吊桥的作用力，阻力是吊桥的自身的重力。确定吊桥这个杠杆动力臂和阻力臂的关系，需要找到支点，如图支点在C点，动力臂L1大于阻力臂CO，吊桥是一个省力杠杆。动力臂L1如图5所示。 题型三：有关杠杆平衡条件的实验...
