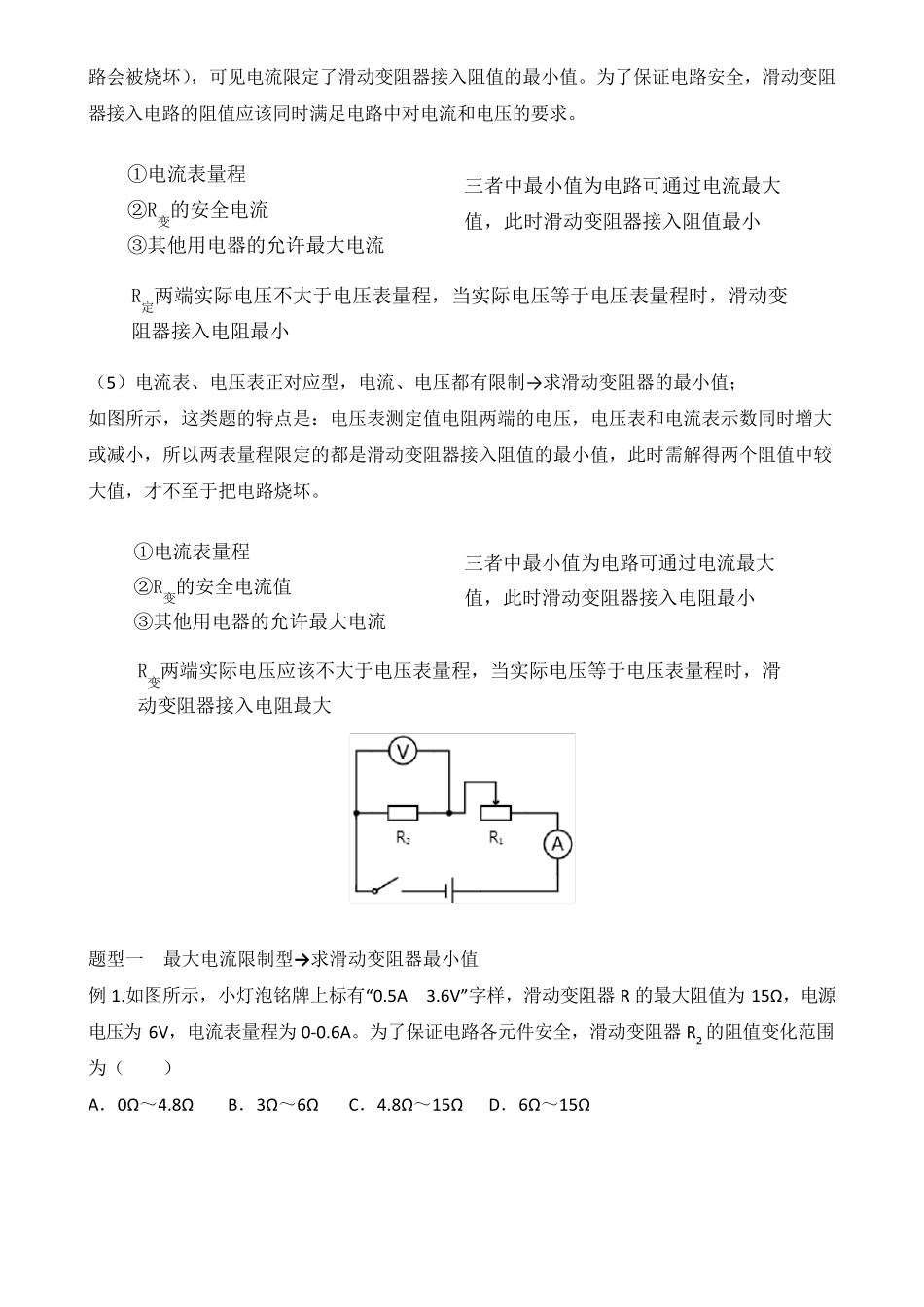

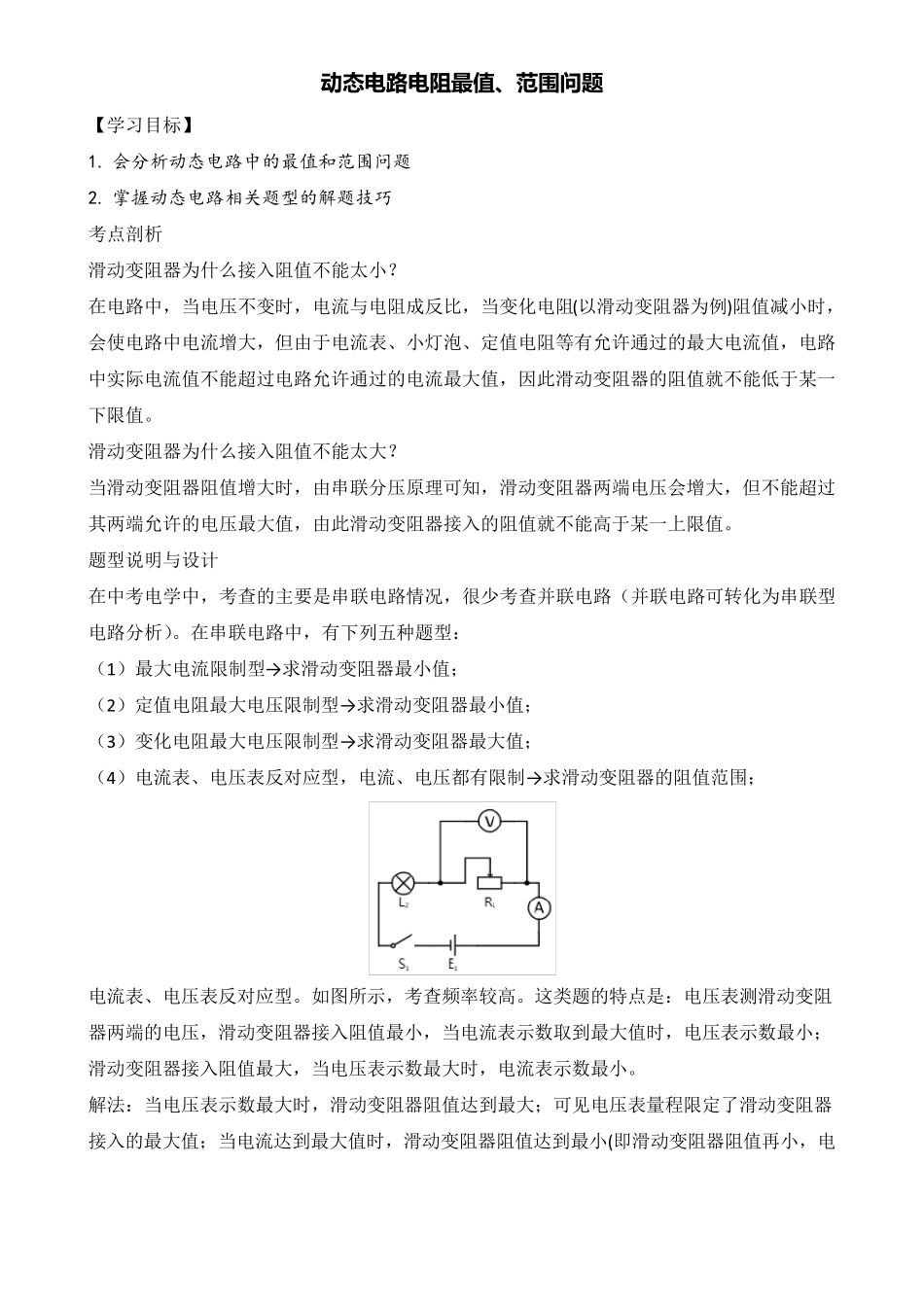

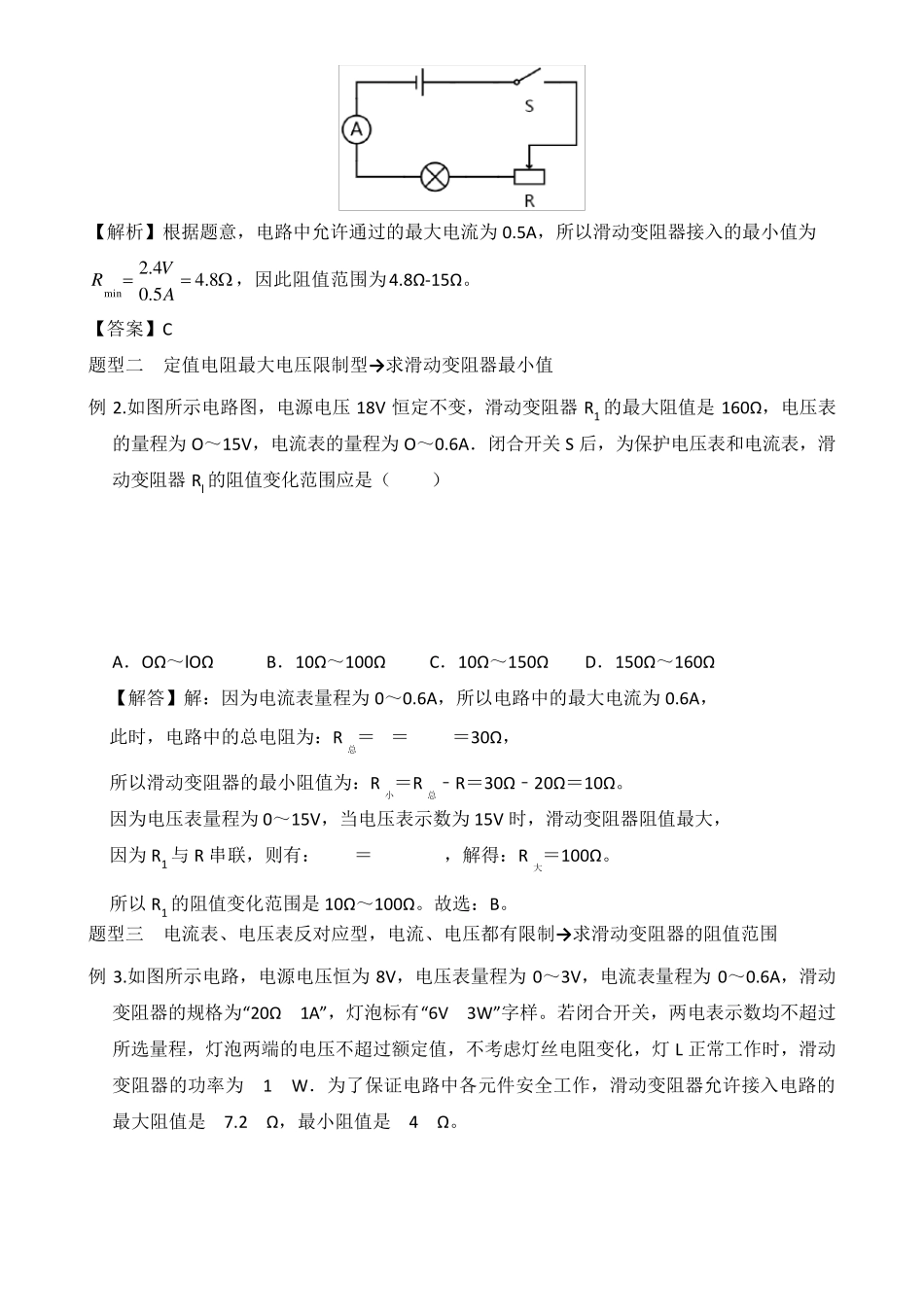

动 态 电 路 电 阻 最 值 、范围问题 【学习目标】 1. 会分析动态电路中的最值和范围问题 2. 掌握动态电路相关题型的解题技巧 考点剖析 滑动变阻器为什么接入阻值不能太小？ 在电路中，当电压不变时，电流与电阻成反比，当变化电阻(以滑动变阻器为例)阻值减小时，会使电路中电流增大，但由于电流表、小灯泡、定值电阻等有允许通过的最大电流值，电路中实际电流值不能超过电路允许通过的电流最大值，因此滑动变阻器的阻值就不能低于某一下限值。 滑动变阻器为什么接入阻值不能太大？ 当滑动变阻器阻值增大时，由串联分压原理可知，滑动变阻器两端电压会增大，但不能超过其两端允许的电压最大值，由此滑动变阻器接入的阻值就不能高于某一上限值。 题型说明与设计 在中考电学中，考查的主要是串联电路情况，很少考查并联电路（并联电路可转化为串联型电路分析）。在串联电路中，有下列五种题型： （1）最大电流限制型→ 求滑动变阻器最小值； （2）定值电阻最大电压限制型→ 求滑动变阻器最小值； （3）变化电阻最大电压限制型→ 求滑动变阻器最大值； （4）电流表、电压表反对应型，电流、电压都有限制→ 求滑动变阻器的阻值范围； 电流表、电压表反对应型。如图所示，考查频率较高。这类题的特点是：电压表测滑动变阻器两端的电压，滑动变阻器接入阻值最小，当电流表示数取到最大值时，电压表示数最小；滑动变阻器接入阻值最大，当电压表示数最大时，电流表示数最小。 解法：当电压表示数最大时，滑动变阻器阻值达到最大；可见电压表量程限定了滑动变阻器接入的最大值；当电流达到最大值时，滑动变阻器阻值达到最小(即滑动变阻器阻值再小，电 路 会 被 烧 坏 ）， 可 见 电 流 限 定 了 滑 动 变 阻 器 接 入 阻 值 的 最 小 值 。 为 了 保 证 电 路 安 全 ， 滑 动 变 阻器 接 入 电 路 的 阻 值 应 该 同 时 满 足 电 路 中 对 电 流 和 电 压 的 要 求 。 三 者 中 最 小 值 为 电 路 可 通 过 电 流 最 大值 ， 此 时 滑 动 变 阻 器 接 入 阻 值 最 小R定 两 端 实 际 电 压 不 大 于 电 压 表 量 程 ， 当 实 际 电 压 等 于 电 压 表 量 程 时 ， 滑 动 变阻 器 接 入 电 阻 最 小① 电 流 表 量 程 ② R变 的 安 全 电 流③ 其 他 用 电 器 的...
