初沉池的设计计算

初沉池的设计计算_第1页
1/6
初沉池的设计计算_第2页
2/6
初沉池的设计计算_第3页
3/6

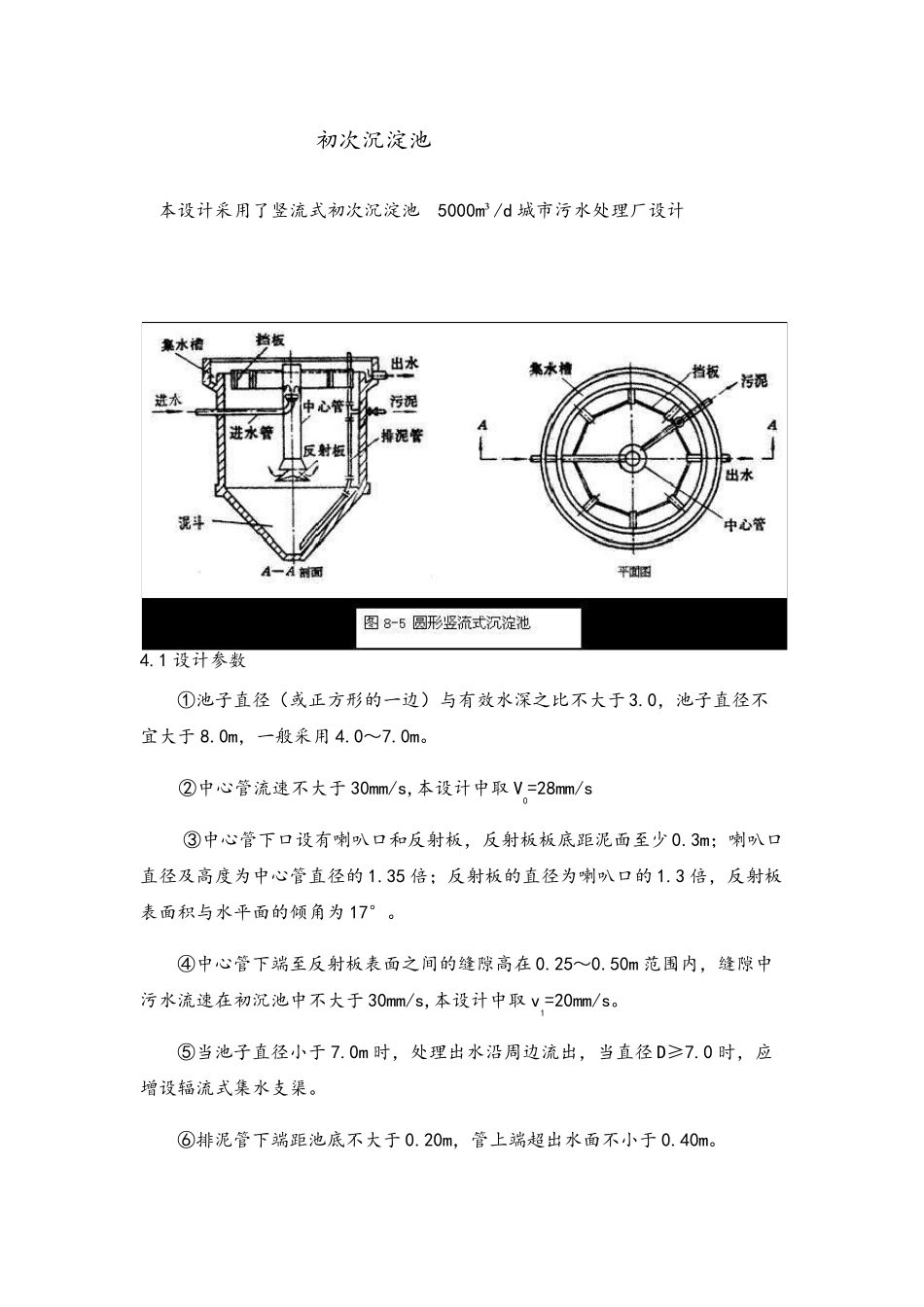

初次沉淀池 本设计采用了竖流式初次沉淀池 5000m³/d 城市污水处理厂设计 4.1 设计参数 ①池子直径(或正方形的一边)与有效水深之比不大于3.0,池子直径不宜大于8.0m,一般采用4.0~7.0m。 ②中心管流速不大于30mm/s,本设计中取V0=28mm/s ③中心管下口设有喇叭口和反射板,反射板板底距泥面至少0.3m;喇叭口直径及高度为中心管直径的1.35 倍;反射板的直径为喇叭口的1.3 倍,反射板表面积与水平面的倾角为17°。 ④中心管下端至反射板表面之间的缝隙高在 0.25~0.50m 范围内,缝隙中污水流速在初沉池中不大于30mm/s,本设计中取v1=20mm/s。 ⑤当池子直径小于7.0m 时,处理出水沿周边流出,当直径D≥7.0 时,应增设辐流式集水支渠。 ⑥排泥管下端距池底不大于0.20m,管上端超出水面不小于0.40m。 ⑦浮渣挡板距集水槽 0.25~0.50m,高出水面 0.1~0.15m,淹没深度 0.3~0.40m。 4.2 设计有关公式 (1)中心管面积 0maxvqf  f--------------中心管面积(m2) qmax--------每次最大设计流量(m3/s) v0------------中心管内流速(m/s) (2)中心管直径 fd40  d0-------------中心管直径(m) (3)中心管喇叭口与反射板之间的缝隙高度 11max3dvqh h3--------------中心管喇叭口与反射板之间的缝隙高度(m) d1--------------喇叭口直径(m) (4)沉淀部分有效断面积 0maxvqF  F---------------沉淀部分有效断面积(m2) (5)沉淀池直径 fFD4 D----------------沉淀池直径(m) (6)沉淀部分有效水深 36002v th  h2---------------沉淀部分有效水深(m) v----------------- 污水在沉淀池中流速(m/s) t------------------ 沉淀时间(h) (7)沉淀部分所需总容积 021max10010086400pKTCCqVZ T------------------两次清除污泥相隔时间(d) C1-----------------进水悬浮物浓度(t/m 3) C2-----------------出水悬浮物浓度(t/m 3) KZ----------------生活污水流量总变化系数  -----------------污泥密度(t/m 3)约为1 p0-----------------污泥含水率(%) (8)圆截锥部分容积 )(32251rRrRhV  V1-----------------圆锥部分容积(m3) h5------------------污泥室圆截锥部分的高度(m) R-------------------圆截锥上部半径(m) r--------------------圆截锥下部分半径(m) (9)沉淀池总高度 H=h1+h2+h3+h4+h5 H-------------...
