利用555时基电路制成的低频振荡(闪烁发光电路)电路一电路图

利用555时基电路制成的低频振荡(闪烁发光电路)电路一电路图_第1页
1/6

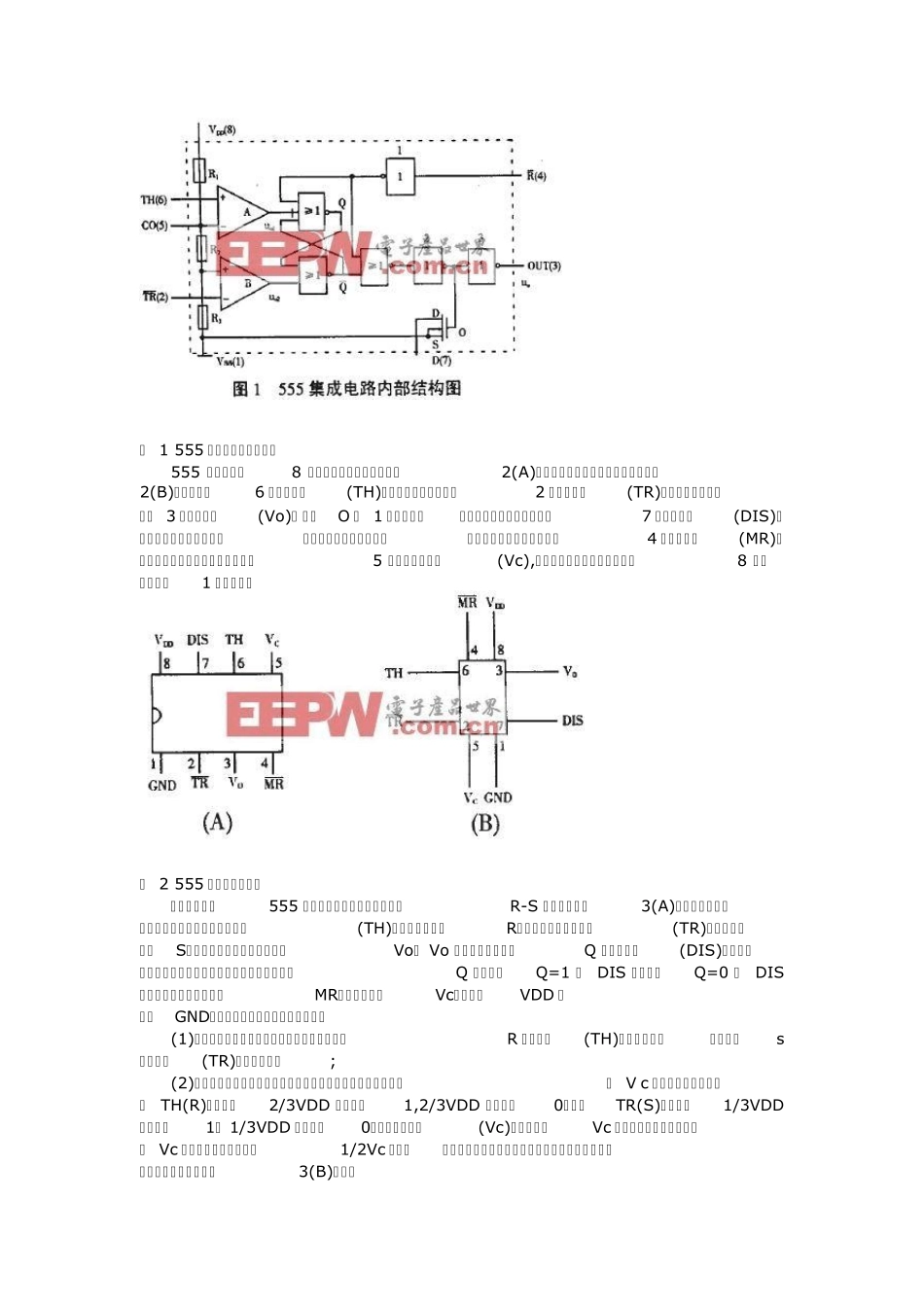

利用555时基电路制成的低频振荡(闪烁发光电路)电路一电路图_第2页
2/6

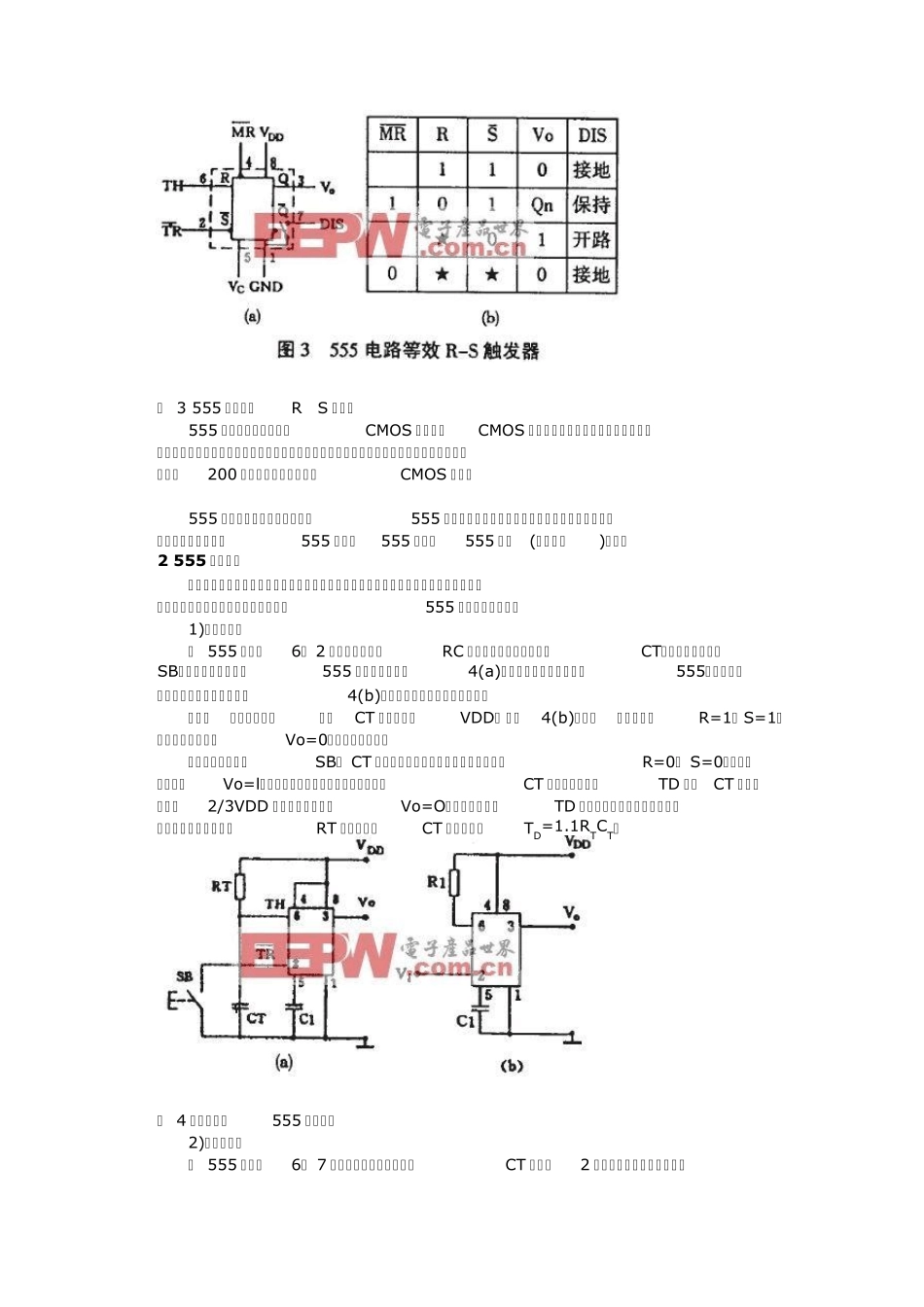

利用555时基电路制成的低频振荡(闪烁发光电路)电路一电路图_第3页
3/6
利用5 5 5 时基电路制成的低频振荡(闪烁发光电路)电路一电路图 如图是一种闪烁发光电路,该电路正常工作时,两只发光二极管将同时一闪一闪地发光。该电路的工作原理555 音频振荡器工作原理相仿,所不同的是将电容Cl 的容量增大到4.7μF。因此,电路的振荡频率很低,NE555 的 3 脚电位高低变化的速度减慢。当3 脚输出高电平时,发光二极管VDl、 VD2 同时通电发光。当3 脚输出低电平时,两只发光二极管都熄灭。电路中的R3 电阻值越大,发光亮度越小;R3 阻值越小,则发光亮度越大。值得注意的是,R3 阻值 如图是一种闪烁发光电路,该电路正常工作时,两只发光二极管将同时一闪一闪地发光。该电路的工作原理555 音频振荡器工作原理相仿,所不同的是将电容Cl 的容量增大到4.7μ F。因此,电路的振荡频率很低,NE555 的 3 脚电位高低变化的速度减慢。当 3 脚输出高电平时,发光二极管VDl、 VD2 同时通电发光。当3 脚输出低电平时,两只发光二极管都熄灭。电路中的R3 电阻值越大,发光亮度越小;R3 阻值越小,则发光亮度越大。值得注意的是,R3 阻值不宜太小,否则流过发光二极管的电流过大,电路耗电较大,对发光二极管会产生不利影响,甚至烧毁。通常,流过发光二极管的电流可控制在10~ 20m A 之间为佳。 1 555 时基电路的特点 555 集成电路开始是作定时器应用的,所以叫做555 定时器或555 时基电路。但后来经过开发,它除了作定时延时控制外,还可用于调光、调温、调压、调速等多种控制及计量检测。此外,还可以组成脉冲振荡、单稳、双稳和脉冲调制电路,用于交流信号源、电源变换、频率变换、脉冲调制等。由于它工作可靠、使用方便、价格低廉,目前被广泛用于各种电子产品中,555集成电路内部有几十个元器件,有分压器、比较器、基本R-S 触发器、放电管以及缓冲器等,电路比较复杂,是模拟电路和数字电路的混合体,如图1 所示。 图 1 555 集成电路内部结构图 555 集成电路是8 脚封装,双列直插型,如图2(A)所示,按输入输出的排列可看成如图2(B)所示。其中6 脚称阈值端(TH),是上比较器的输入;2 脚称触发端(TR),是下比较器的输入; 3 脚是输出端(Vo), 它有O 和 1 两种状态,由输入端所加的电平决定;7 脚是放电端(DIS),它是内部放电管的输出,有悬空和接地两种状态,也是由输入端的状态决定;4 脚是复位端(MR),加上低电平时可使输出为低电平;5 脚是控制电压端(Vc),可用它改变上...
