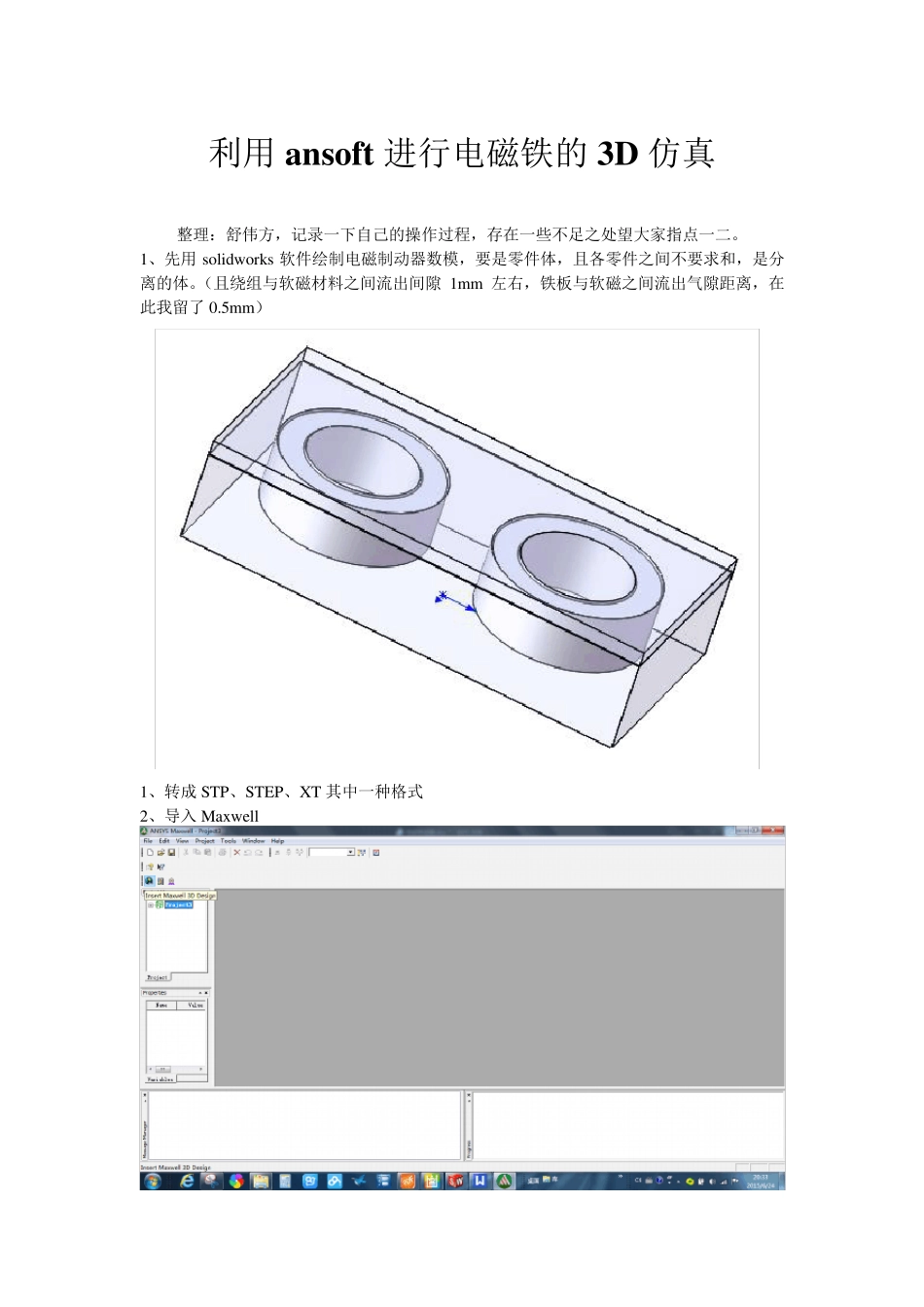

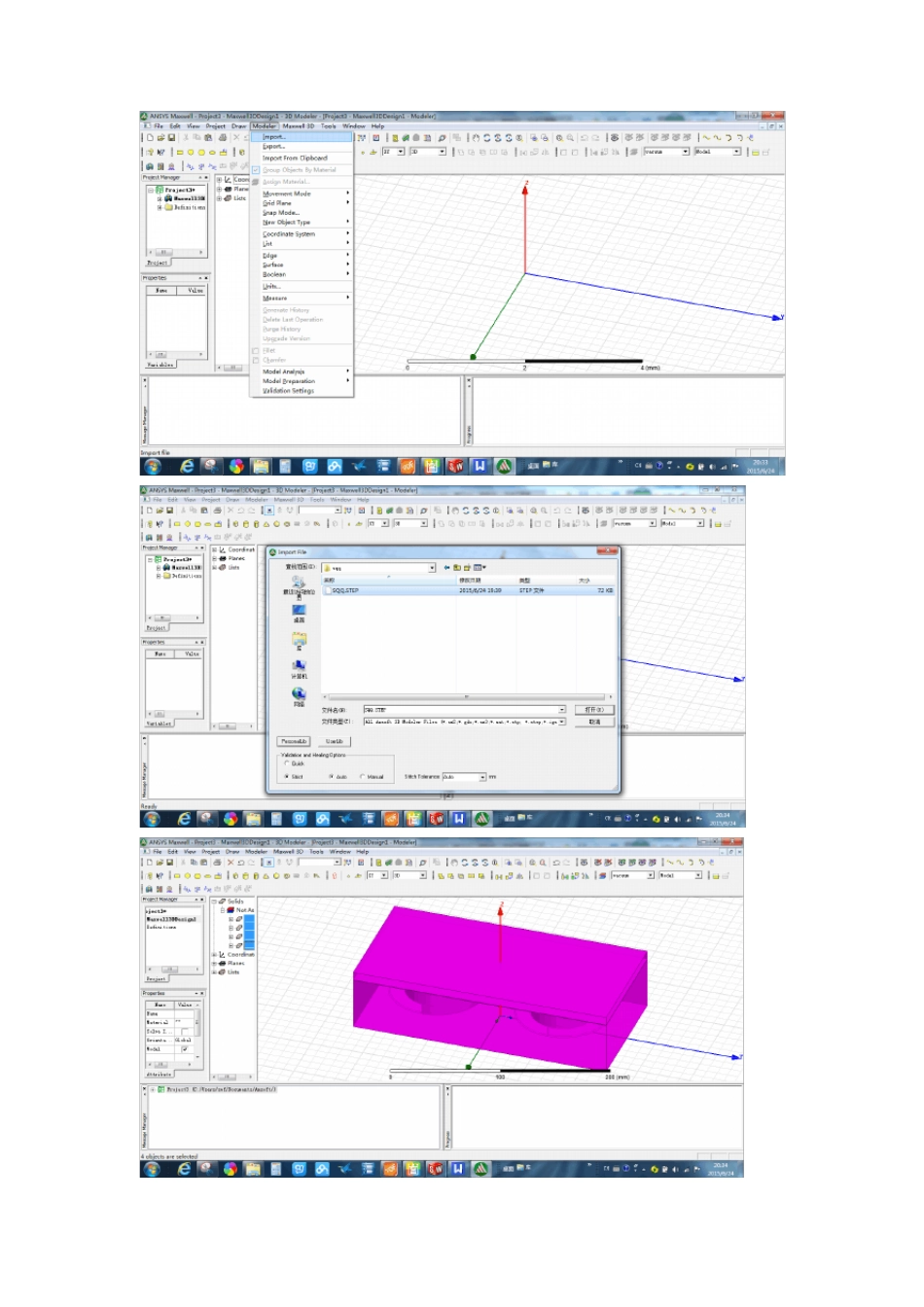

利用ansoft 进行电磁铁的3D 仿真 整理：舒伟方，记录一下自己的操作过程，存在一些不足之处望大家指点一二。 1、先用solidworks 软件绘制电磁制动器数模，要是零件体，且各零件之间不要求和，是分离的体。（且绕组与软磁材料之间流出间隙 1mm 左右，铁板与软磁之间流出气隙距离，在此我留了 0.5mm） 1、转成 STP、STEP、XT 其中一种格式 2、导入 Maxwell 3 、设置求解器类型 4 、设置零件材料 先设置零件材料库，将路算里的材料库导入，且设置为默认 设置零部件材料 选中相应数模 5 、设置绕组电流激励源 现将零件设置成透明的 在绕组上分出施加激励的面，选中绕组 可见Y X 方向可将绕组对称剖开 分离面 将多余的面删除 选中面1 施加电流源 根据实际情况施加电流且注意电流流向，类型选择 stranded（其中电流大小为单根电流乘以匝数） 6 、添加求解域 输入扩大百分比为10% 8输入求解电感及吸力 勾上 输入圈数 选中被吸的铁板 选中铁板后添加吸力求解 9、添加setu p，默认便可 分析 1 0 、查看结果 选中软磁和铁块 吸力是 Z 方向 力为-2.1kn，方向为z 负方向 电感如下 可见线圈1 自感54mH，线圈12 互感2.56mH，线圈2 自感54.42mH 再根据两个电感是串联还是并联计算总电感 公式如下
