利用单片机AT89C52采用程序设计方法产生锯齿波

利用单片机AT89C52采用程序设计方法产生锯齿波_第1页
1/23

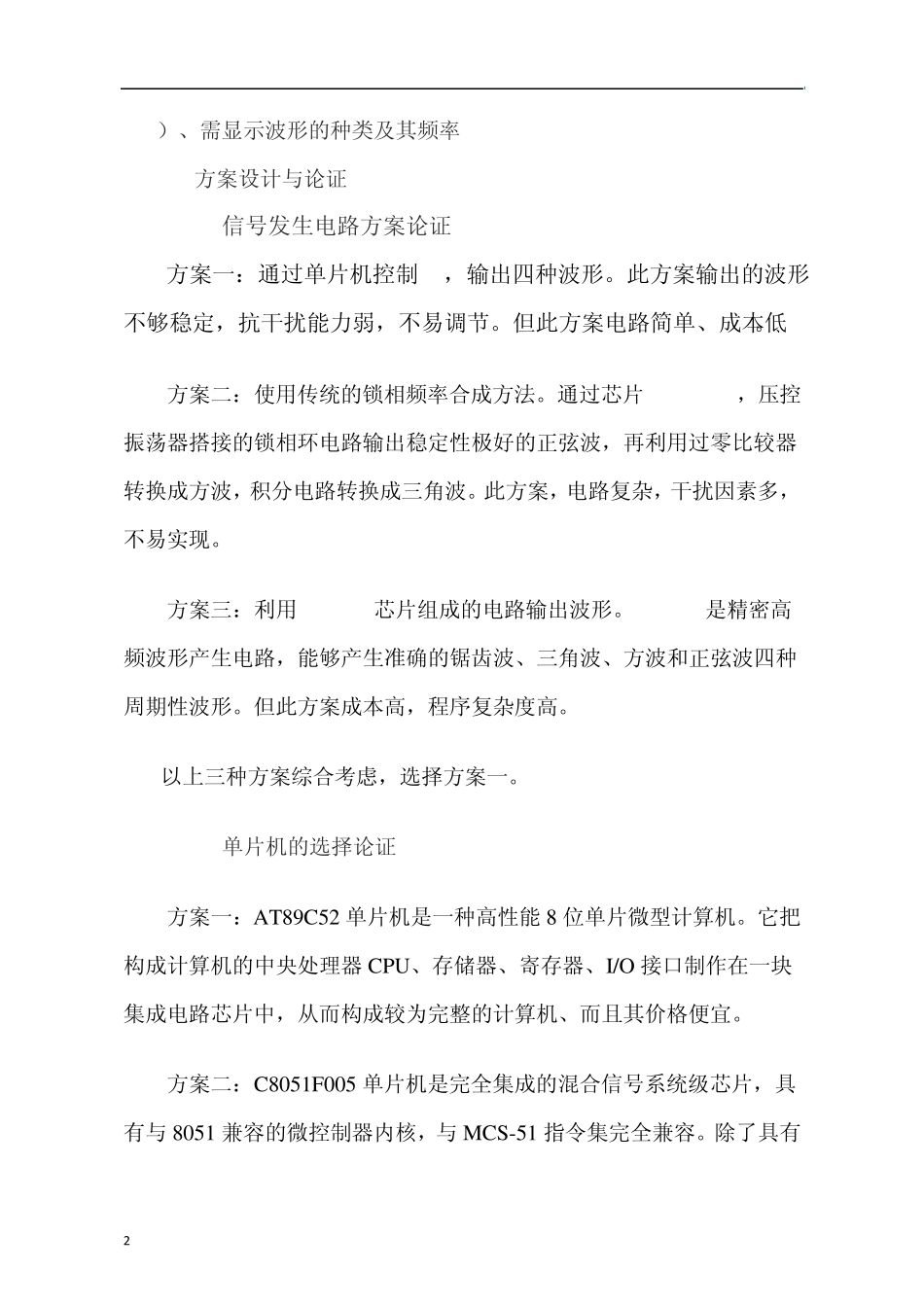

利用单片机AT89C52采用程序设计方法产生锯齿波_第2页
2/23
利用单片机AT89C52采用程序设计方法产生锯齿波_第3页
3/23
1 1 引言 本系统利用单片机AT89C52采用程序设计方法产生锯齿波、三角波、正弦波、方波四种波形,再通过D/A转换器DAC0832将数字信号转换成模拟信号,滤波放大,最终由示波器显示出来,能产生10Hz—10kHz的波形。通过键盘来控制四种波形的类型选择、拨码开关控制频率的变化,并通过液晶屏 1602显示其各自的类型以及数值,系统大致包括信号发生部分、数/模转换部分以及液晶显示部分三部分,其中尤其对数/模转换部分和波形产生和变化部分进行详细论述。 2 设计方案 2.1 系统硬件设计概述 经过考虑,我们确定方案如下:利用AT89C52单片机采用程序设计方法产生锯齿波、三角波、正弦波、方波四种波形,再通过D/A转换器DAC0832将数字信号转换成模拟信号,滤波放大,最终由示波器显示出来,通过键盘来控制四种波形的类型选择、频率变化,最终输出显示其各自的类型以及数值。 2.2、设计要求 1)、利用单片机采用软件设计方法产生四种波形 2)、四种波形可通过键盘选择 3)、波形频率可调 2 4)、需显示波形的种类及其频率 2.1.2方案设计与论证 1.2.1 信号发生电路方案论证 方案一:通过单片机控制D/A,输出四种波形。此方案输出的波形不够稳定,抗干扰能力弱,不易调节。但此方案电路简单、成本低。 方案二:使用传统的锁相频率合成方法。通过芯片 IC145152,压控振荡器搭接的锁相环电路输出稳定性极好的正弦波,再利用过零比较器转换成方波,积分电路转换成三角波。此方案,电路复杂,干扰因素多,不易实现。 方案三:利用 MAX038芯片组成的电路输出波形。MAX038是精密高频波形产生电路,能够产生准确的锯齿波、三角波、方波和正弦波四种周期性波形。但此方案成本高,程序复杂度高。 以上三种方案综合考虑,选择方案一。 1.2.2 单片机的选择论证 方案一:AT89C52 单片机是一种高性能 8 位单片微型计算机。它把构成计算机的中央处理器 CPU、存储器、寄存器、I/O 接口制作在一块集成电路芯片中,从而构成较为完整的计算机、而且其价格便宜。 方案二:C8051F005 单片机是完全集成的混合信号系统级芯片,具有与 8051 兼容的微控制器内核,与 MCS-51 指令集完全兼容。除了具有 3 标准 8052 的数字外设部件,片内还集成了数据采集和控制系统中常用的模拟部件和其他数字外设及功能部件,而且执行速度快。但其价格较贵 以上两种方案综合考虑,选择方案一 1.2.3 显示方案论证 方案一:采用 LED 数码管。LED 数码管由...
