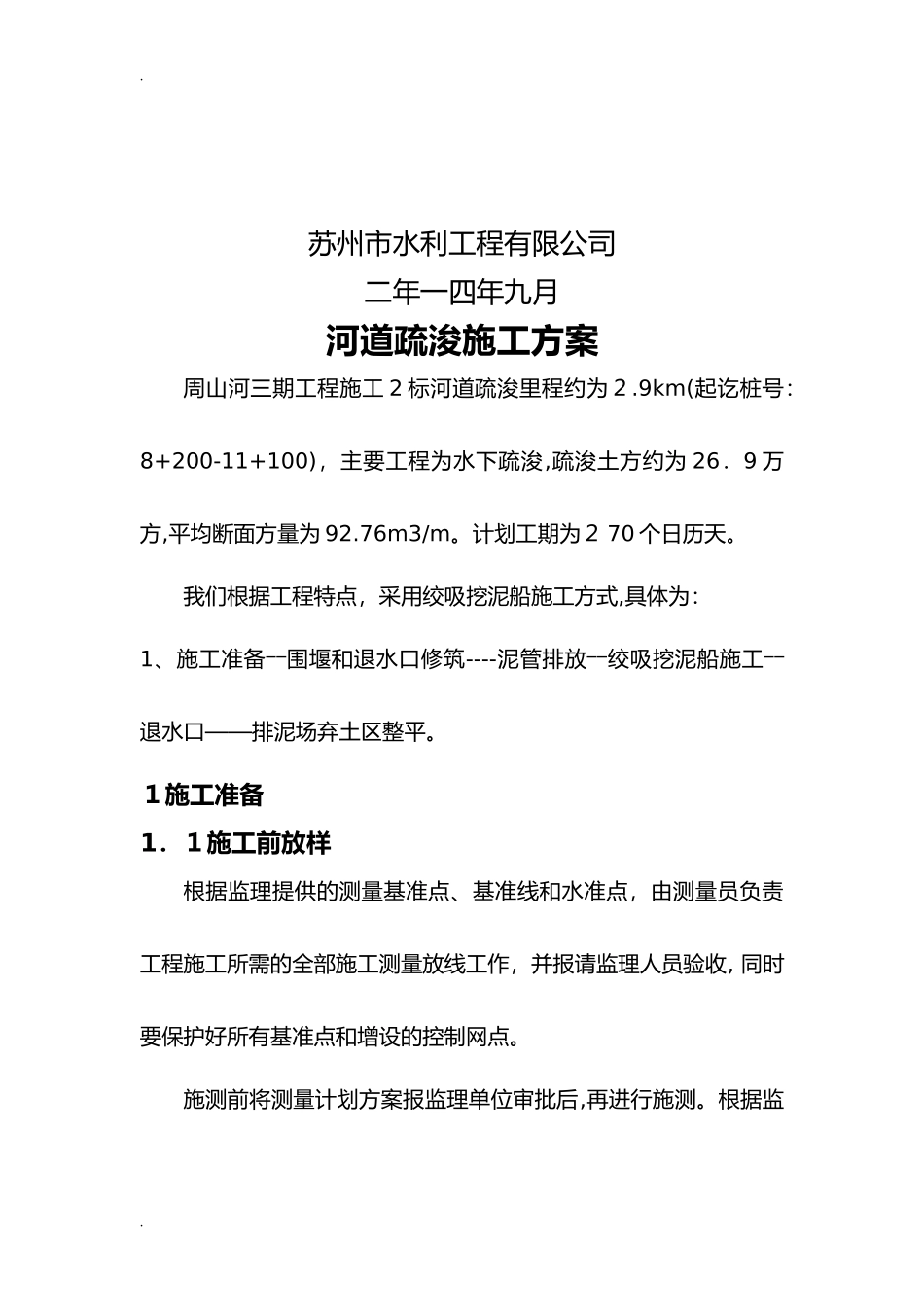

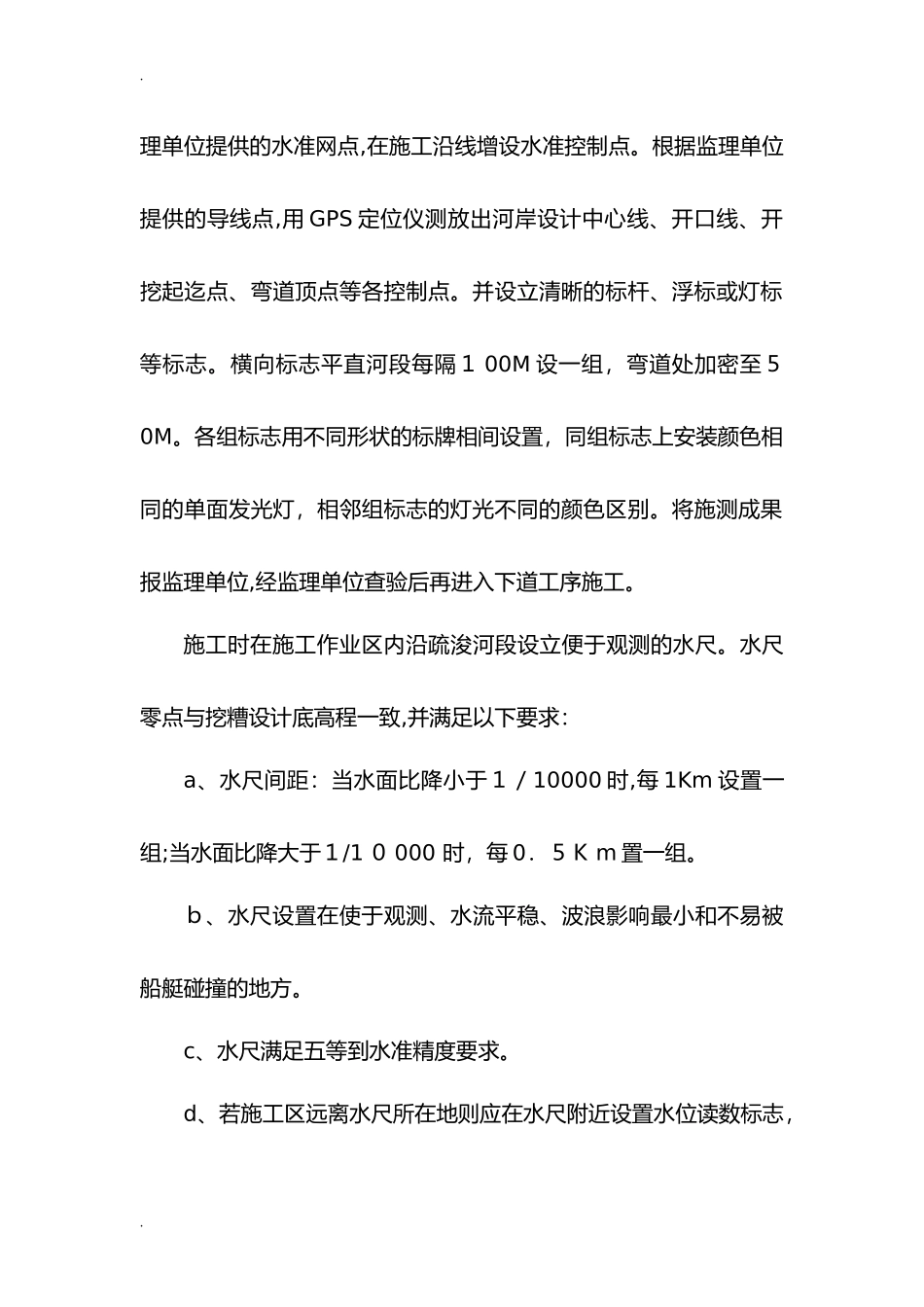

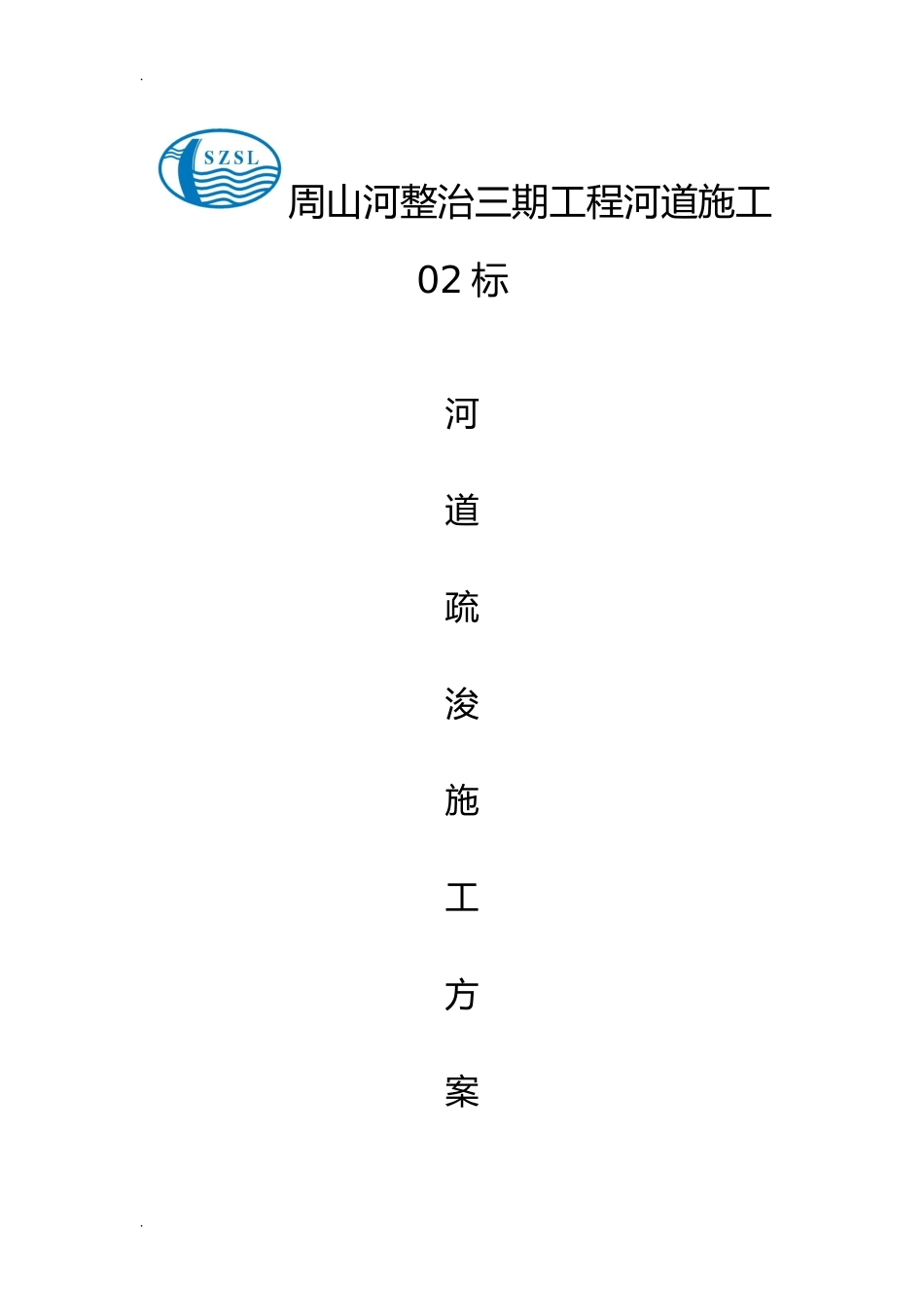

.周山河整治三期工程河道施工02标河道疏浚施工方案..苏州市水利工程有限公司二年一四年九月河道疏浚施工方案周山河三期工程施工2标河道疏浚里程约为２.9km(起讫桩号：8+200-11+100)，主要工程为水下疏浚,疏浚土方约为26．9万方,平均断面方量为92.76m3/m。计划工期为２70个日历天。我们根据工程特点，采用绞吸挖泥船施工方式,具体为：1、施工准备――围堰和退水口修筑----泥管排放――绞吸挖泥船施工――退水口——排泥场弃土区整平。１施工准备1．１施工前放样根据监理提供的测量基准点、基准线和水准点，由测量员负责工程施工所需的全部施工测量放线工作，并报请监理人员验收,同时要保护好所有基准点和增设的控制网点。施测前将测量计划方案报监理单位审批后,再进行施测。根据监..理单位提供的水准网点,在施工沿线增设水准控制点。根据监理单位提供的导线点,用GPS定位仪测放出河岸设计中心线、开口线、开挖起迄点、弯道顶点等各控制点。并设立清晰的标杆、浮标或灯标等标志。横向标志平直河段每隔１00M设一组，弯道处加密至５0M。各组标志用不同形状的标牌相间设置，同组标志上安装颜色相同的单面发光灯，相邻组标志的灯光不同的颜色区别。将施测成果报监理单位,经监理单位查验后再进入下道工序施工。施工时在施工作业区内沿疏浚河段设立便于观测的水尺。水尺零点与挖糟设计底高程一致,并满足以下要求：a、水尺间距：当水面比降小于１／10000时,每1Km设置一组;当水面比降大于１/1０000时，每0．５Ｋm置一组。ｂ、水尺设置在使于观测、水流平稳、波浪影响最小和不易被船艇碰撞的地方。c、水尺满足五等到水准精度要求。d、若施工区远离水尺所在地则应在水尺附近设置水位读数标志，..定时悬挂水信号,并采用其它通信方式通报水位。1.2落实弃土区根据业主提供的排泥场，２#、4#排泥场均位于周山河南侧,2#排泥场位于（8＋40０-9+6０0)之间，面积约为105507平方米,约158亩。4#排泥场位于塘沟河以西(１0+500-11+600)，排泥场离河中心最短距离约为60米，面积约为５８3６１平方米,约8７亩。共储入土方2６．9４万m３,其中2#排泥场为10５50７平方米,共堆土169７07方,堆土高度约为1．6M高,4#排泥场共58361平方米，共堆土996６4方土,堆土高度约为1．7米。4#排泥场设置两处退水口,一处设置埋于秦庄桥东侧(桩号:１0+５00），回水直接流入周山河，另一处设置于（桩号：11＋600)塘沟河处,回水经塘沟河流入周山河。2＃排泥场设两处退水口，一处设于9+60０处，回水经过白马前进河流入周山河，另一处退水口设在(9+０００)排泥场北侧，回水直接入周山河,弃土区相对较理想。后经综合比较实际弃土区位置，为尽量减少征租地方..土地,应业主要求,周山河沿线圩堤外侧林带范围内均可筑设排泥场，施工时根据实际情况，综合比较安全、经济合理布置相关排泥场。1.3疏浚机械选型和配备根据疏浚河道河宽较狭，另外又根据排泥场的具体情况以及现场施工环境，排泥场为窄条形，较大方量的机械不利排泥场安全,且河底宽只有20米，在疏浚机械选型上，综合考虑总工期要求,选择工作效率相对较高、施工灵活、船体较小、生产能力为120方/小时绞吸式挖泥船一艘,考虑经济造价，以绞吸式为主，抓斗式为辅，并另配2m３/斗液压抓斗挖泥船1艘以及配套的３０～50m3泥驳、吹泥船。1.4施工机械、辅助船舶情况及进场计划：施工机械、辅助船舶情况及进场计划：(见表）名称型号单位数量上次保养时间进场时间绞吸式挖泥船12０m３/h艘１2014.6开工后100天..吹泥船80m3/h艘12014．6开工后100天液压抓斗式挖泥船0.７５ｍ3／斗艘12014．６开工后100天锚艇25KＷ艘1２0１4.６开工后1００天泥驳5０方艘42014.6开工后100天泥驳２5方艘2201４.6开工后100天测量艇艘1201４.6开工后100天生活船32床位艘12014.６开工后1０0天水准仪DS4００架22014.6开工后１00天测深仪SDＨ－13D套12０１２.０8开工后１00天2.挖泥船疏浚河道2．１河道土方施工周山河整治工程三期疏浚工程从断面8+200-11＋00０,全长29０0米，共计疏浚土方26.94万立方，全部采用挖泥船施工，由于考虑到工程成本以及施工复杂程度,在排距许可范围内采用..120m３/小时绞吸式挖泥船施工。根据现...
