刮板输送机的选型计算

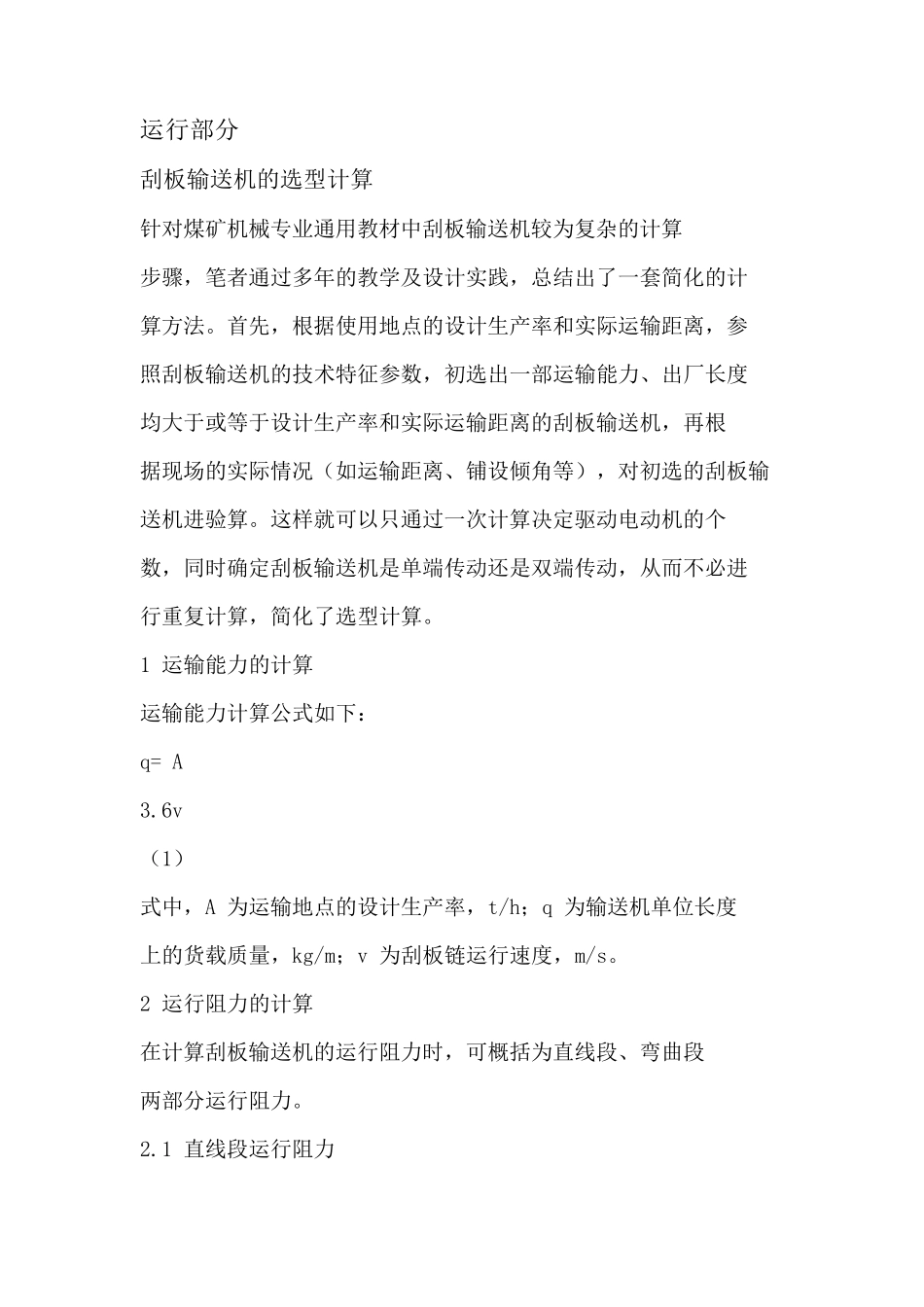

运行部分 刮板输送机的选型计算 针对煤矿机械专业通用教材中刮板输送机较为复杂的计算 步骤，笔者通过多年的教学及设计实践，总结出了一套简化的计 算方法。首先，根据使用地点的设计生产率和实际运输距离，参 照刮板输送机的技术特征参数，初选出一部运输能力、出厂长度 均大于或等于设计生产率和实际运输距离的刮板输送机，再根 据现场的实际情况（如运输距离、铺设倾角等），对初选的刮板输 送机进验算。这样就可以只通过一次计算决定驱动电动机的个 数，同时确定刮板输送机是单端传动还是双端传动，从而不必进 行重复计算，简化了选型计算。 1 运输能力的计算 运输能力计算公式如下： q= A 3.6v （1） 式中，A 为运输地点的设计生产率，t/h；q 为输送机单位长度 上的货载质量，kg/m；v 为刮板链运行速度，m/s。 2 运行阻力的计算 在计算刮板输送机的运行阻力时，可概括为直线段、弯曲段 两部分运行阻力。 2.1 直线段运行阻力 直线段运行阻力包括两部分：一是货载及刮板链在溜槽中 移动的阻力；二是倾斜运输时货载及刮板链的自重分力。直线段 运行阻力又分为重段阻力和空段阻力两部分（见图1）。 计算公式如下： wzh=g（qω+q0ω0）Lcosβ±g（q+q0）Lsinβ （2） wk=gLq0 （ ω0cosβ±sinβ） （3） 式中，wzh 为重段阻力，N；wk 为空段阻力，N；q0 为刮板链单位 胶带输送机的选型计算 带式输送机的选型设计有两种，一种是成套设备的选用，这只需验算设备用于具体条件的可能性，另一种是通用设备的选用，需要通过计算选着各组成部件，最后组合成适用于具体条件下的带式输送机。 设计选型分为两步：初步设计和施工设计。在此，我们仅介绍初步设计。 初步选型设计带式输送机，一般应给出下列原始资料： 1）输送长度L，m； 2）输送机安装倾角,（°）; 3）设计运输生产率 Q，t/h； 4）物料的散集密度ρ，t/m3； 5)物料在输送机上的堆积角θ，（°）； 6)物料的块度a，mm。 计算的主要内容为： 1)运输能力与输送带宽度计算； 2)运行阻力与输送带张力计算； 3)输送带悬垂度与强度的验算； 4)牵引力的计算及电动机功率确定。 带式输送机的优点是运输能力大,而工作阻力小,耗电量低,约为刮板输送机耗电量的 1/3~1/5。因在运输过程中物料与输送带一起移动,故磨损小,物料的破碎性小。由于结构简单,既节省设备,又节省人力,故广泛应用于我国国民经济的许多工业部门 。国内外的生产实践证明,...
