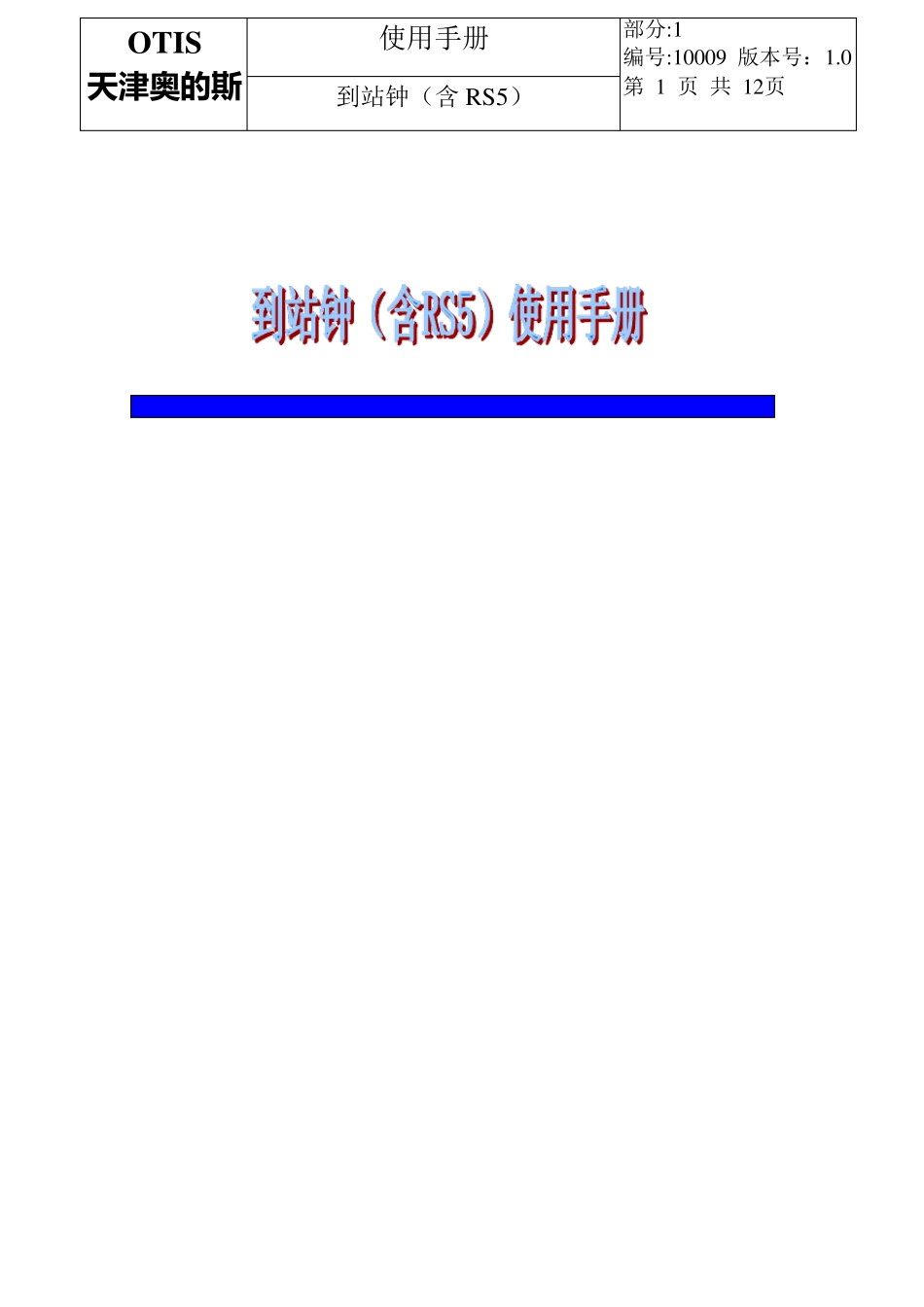

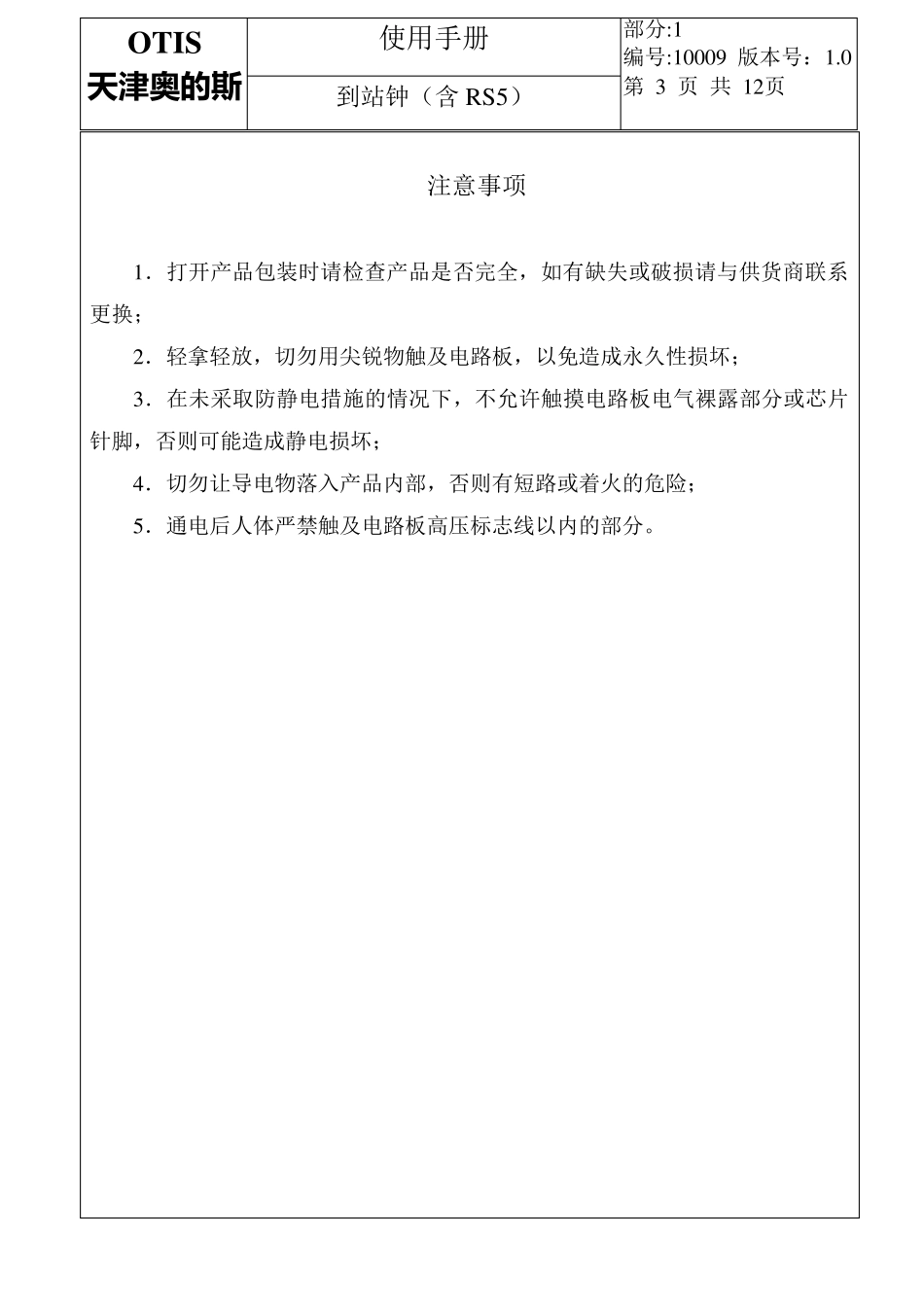

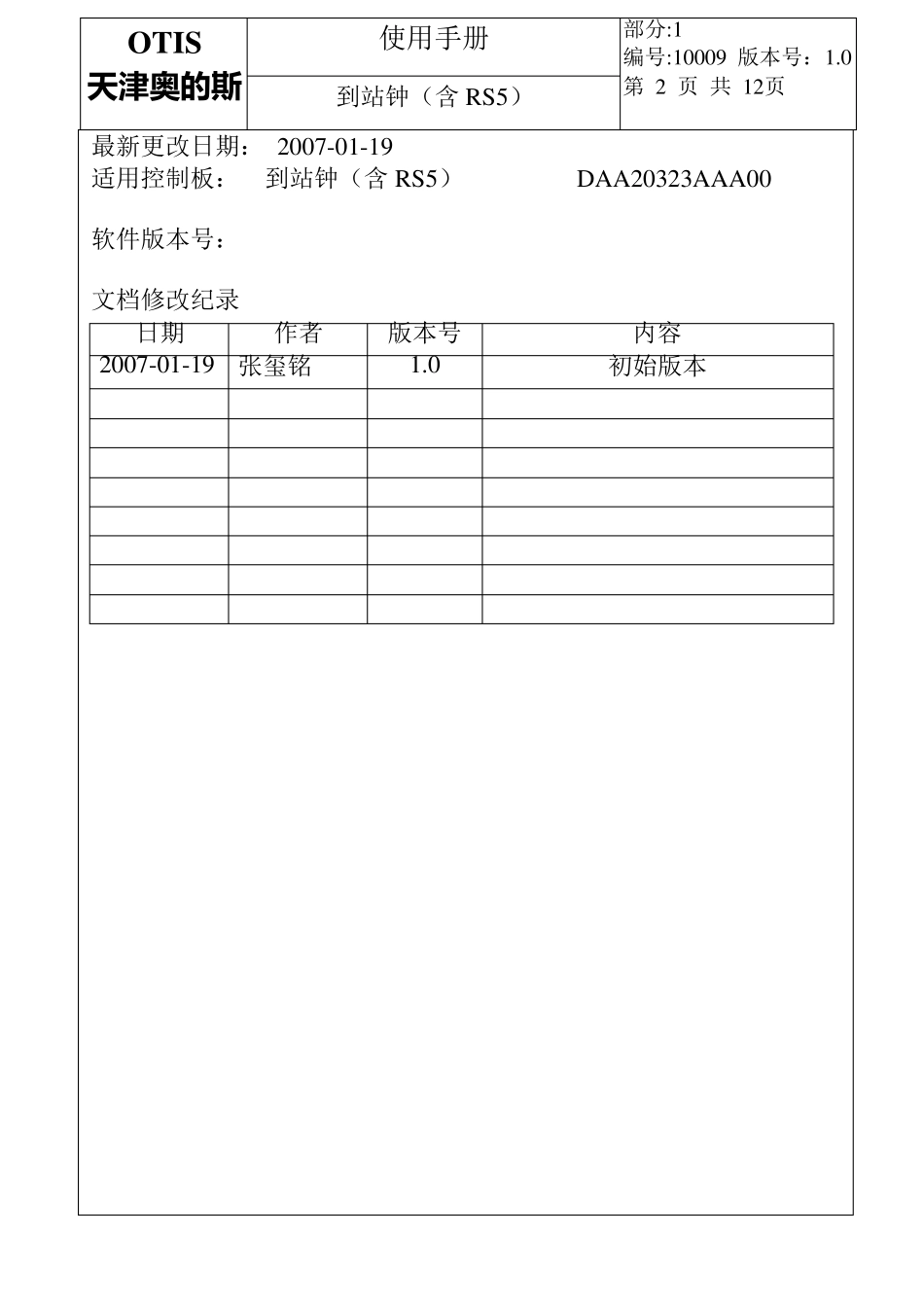

OTIS 使用手册 部分:1 编号:10009 版本号：1.0 天津奥的斯 到站钟（含 RS5） 第 1 页 共 12页 OTIS 使用手册 部分:1 编号:10009 版本号：1.0 天津奥的斯 到站钟（含RS5） 第 2 页 共 12页 最新更改日期： 2007-01-19 适用控制板： 到站钟（含RS5） DAA20323AAA00 软件版本号： 文档修改纪录 日期 作者 版本号 内容 2007-01-19 张玺铭 1.0 初始版本 OTIS 使用手册 部分:1 编号:10009 版本号：1.0 天津奥的斯 到站钟（含RS5） 第 3 页 共 12页 注意事项 1．打开产品包装时请检查产品是否完全，如有缺失或破损请与供货商联系更换； 2．轻拿轻放，切勿用尖锐物触及电路板，以免造成永久性损坏； 3．在未采取防静电措施的情况下，不允许触摸电路板电气裸露部分或芯片针脚，否则可能造成静电损坏； 4．切勿让导电物落入产品内部，否则有短路或着火的危险； 5．通电后人体严禁触及电路板高压标志线以内的部分。 OTIS 使用手册 部分:1 编号:10009 版本号：1.0 天津奥的斯 到站钟（含RS5） 第 4 页 共 12页 目录 1 产品简介----------------------------------------------------------------------5 2 外部框图---------------------------------------------------------------------6 3 内部框图----------------------------------------------------------------------7 4 产品照片-----------------------------------------------------------------------8 5 接口定义-----------------------------------------------------------------------9 6 地址设定---------------------------------------------------------------------10 7 器件清单---------------------------------------------------------------------11 8 安装尺寸---------------------------------------------------------------------12 OTIS 使用手册 部分:1 编号:10009 版本号：1.0 天津奥的斯 到站钟（含RS5） 第 5 页 共 12页 1 产品简介 到站钟（含RS5）是电梯到站后响铃装置，与电梯的串行总线相连接，同时提供显示接口和按钮指示等输入输出接口。 本产品有以下几个特点： 1、可实现到站报站功能，上行响1 声，下行响2 声。 2、提供4 组输入输出接口。 3、提供显示器接口。 4、串行地址可设置，范围4~63。 主要参数表： 参数 说明 供电电压 DC30V...
