关节轴承--杆端关节轴承VIP免费

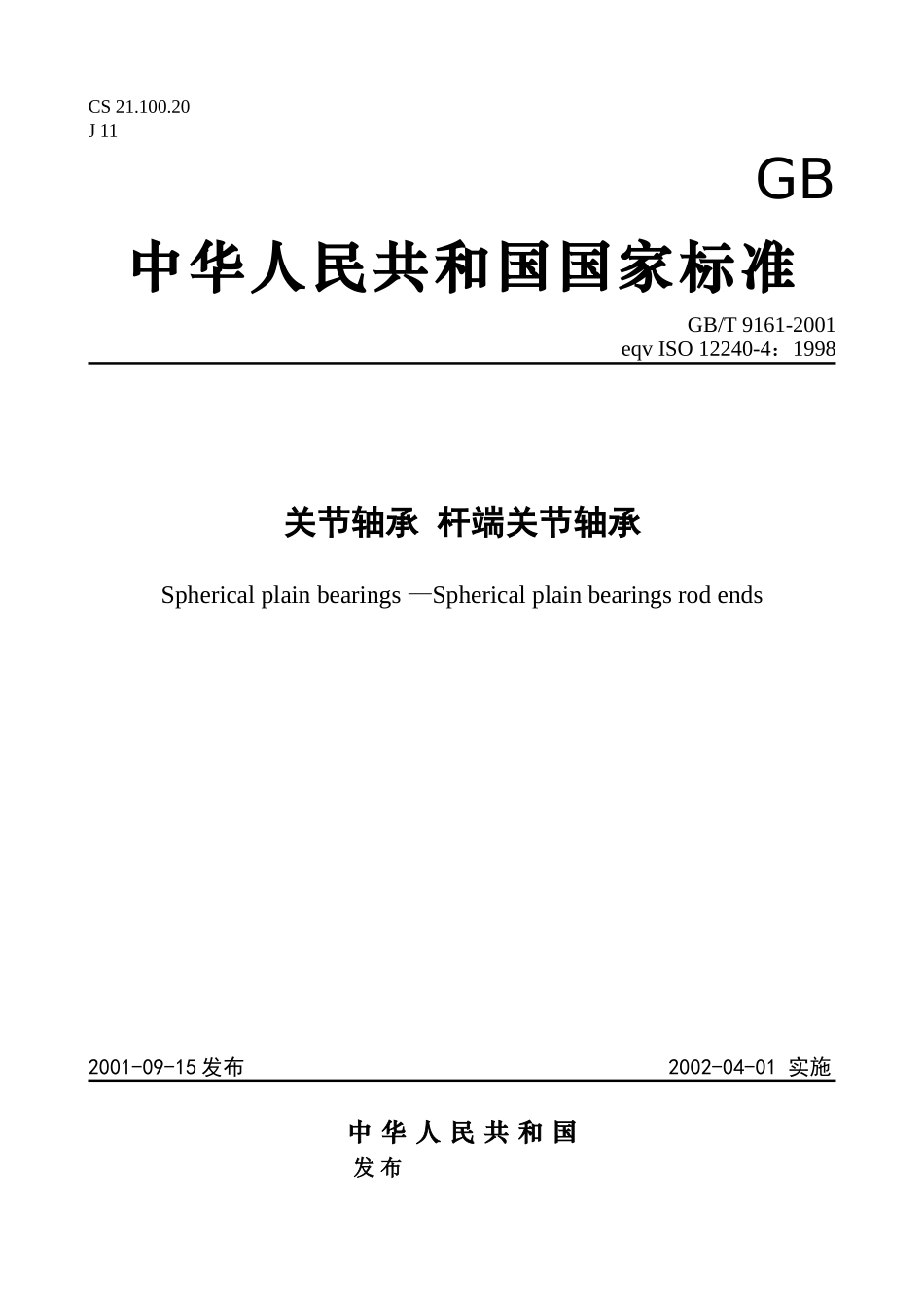

关节轴承--杆端关节轴承_第1页
1/17

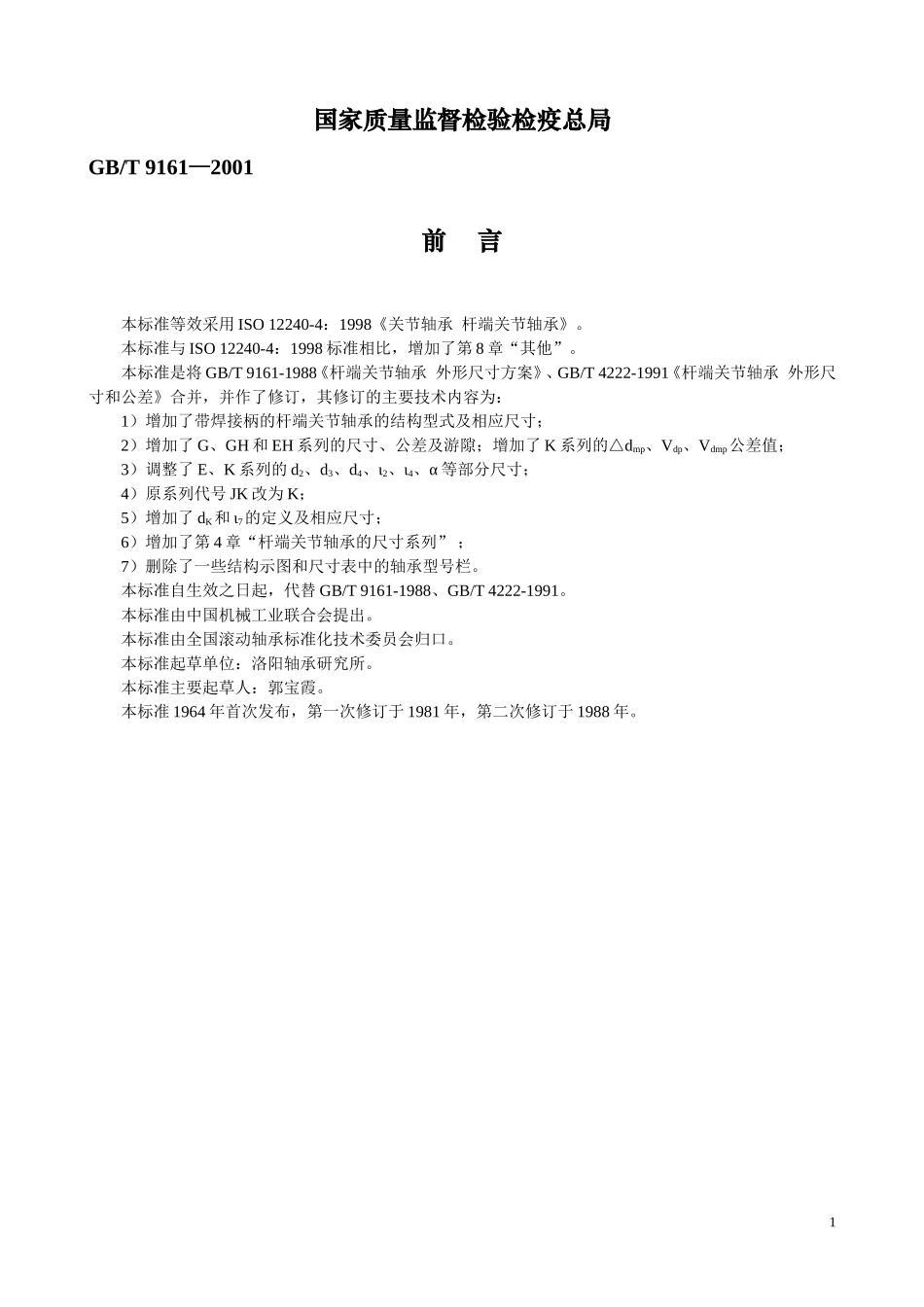

关节轴承--杆端关节轴承_第2页
2/17
关节轴承--杆端关节轴承_第3页
3/17
CS21.100.20J11GB中华人民共和国国家标准GB/T9161-2001eqvISO12240-4:1998关节轴承杆端关节轴承Sphericalplainbearings—Sphericalplainbearingsrodends2001-09-15发布2002-04-01实施中华人民共和国发布国家质量监督检验检疫总局GB/T9161—2001前言本标准等效采用ISO12240-4:1998《关节轴承杆端关节轴承》。本标准与ISO12240-4:1998标准相比,增加了第8章“其他”。本标准是将GB/T9161-1988《杆端关节轴承外形尺寸方案》、GB/T4222-1991《杆端关节轴承外形尺寸和公差》合并,并作了修订,其修订的主要技术内容为:1)增加了带焊接柄的杆端关节轴承的结构型式及相应尺寸;2)增加了G、GH和EH系列的尺寸、公差及游隙;增加了K系列的△dmp、Vdp、Vdmp公差值;3)调整了E、K系列的d2、d3、d4、ι2、ι4、α等部分尺寸;4)原系列代号JK改为K;5)增加了dK和ι7的定义及相应尺寸;6)增加了第4章“杆端关节轴承的尺寸系列”;7)删除了一些结构示图和尺寸表中的轴承型号栏。本标准自生效之日起,代替GB/T9161-1988、GB/T4222-1991。本标准由中国机械工业联合会提出。本标准由全国滚动轴承标准化技术委员会归口。本标准起草单位:洛阳轴承研究所。本标准主要起草人:郭宝霞。本标准1964年首次发布,第一次修订于1981年,第二次修订于1988年。1GB/T9161—2001ISO前言国际标准ISO12240-4由ISO/TC4(滚动轴承技术委员会)下设的SC7(关节轴承分技术委员会)起草。ISO12240-4代替ISO6126:1987,构成了本技术修订版。ISO12240关节轴承,包括以下4个部分:第1部分:向心关节轴承第2部分:角接触关节轴承第3部分:推力关节轴承第4部分:杆端关节轴承中华人民共和国标准GB/T9161-20012关节轴承杆端关节轴承epvISO12240-4:1998代替GB/T9161-1988Sphericalplainbearings—SphericalplainbearingsrodendsGB/T4222-19911范围本标准规定了E、EH、G、GH和K系列杆端关节轴承的外形尺寸、公差、径向游隙和技术要求。杆端关节轴承的结构设计不必完全符合本标准的图示结构,但、公差和径向游隙应与本标准的规定一致。本标准适用于不同滑动材料组合的杆端关节轴承,供制造厂生产、检验和用户验收。本标准不适用于飞机机架用杆端关节轴承和直接联接于液压缸上的专用杆端关节轴承。2引用标准下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T197—1981普通螺纹公差与配合(直径1~355mm)GB/T274—2000滚动轴承倒角尺寸最大值(idtISO582:1995)GB/T3944—1983关节轴承词汇(eqvISO6811:1983)GB/T4199—1984滚动轴承公差定义(idtISO1132:1980)GB/T9163—2001关节轴承向心关节轴承GBT8879—2001关节轴承通用技术条件3符号和定义(见图1~图6)本标准采用GB/T3944和GB/T4199的定义。除另有规定外,本标准所示符号(公差符号除外)均表示公称尺寸。注:根据杆端关节轴承的尺寸大小,润滑接口的位置可以有所不同,制造厂可自行确定润滑接口的类型和结构。图1M型外螺纹杆端关节轴承中华人民共和国国家质量监督检验检2001-09-15批准2002-04-01实施3GB/T9161—2001注:同图1注,F型润滑接口可以设置在柄部。注:同图1注。1)本标准未规定对边宽度尺寸。2)见图6。图2F型内螺纹杆端关节轴承图3S型焊接柄杆端关节轴承图4装有向心关节轴承图5只带内圈的杆端关图6符合GB/T9163的的杆端关节轴承节轴承(整体结构)1)向心关节轴承(组装结构)B:内圈宽度C:外圈宽度C1:杆端眼宽度D:轴承外径41)该结构适用于K系列的M型和F型轴承。GB/T9161—2001d:轴承内径d1:内圈端面外径d2:杆端眼外径d3:杆端柄直径d4:柄肩直径d5:焊接柄直径d6:中心销直径dk:球面直径G:螺纹直径h,h1,h2:杆端中心高ι1,ι3:螺纹长度ι2,ι4,ι6:杆端总长ι5:柄肩长度ι7:轴承内孔中心到柄部平表面的长度ι8:定位销长度rsmin2):内圈最小单向倒角尺寸r1smin2):外圈最小单向倒角尺寸Vdmp:平均内径变动量Vdp:单一径向平面内径变动量W:对边宽度α:倾斜角。系指内、外圈轴线之间相互倾斜的...
