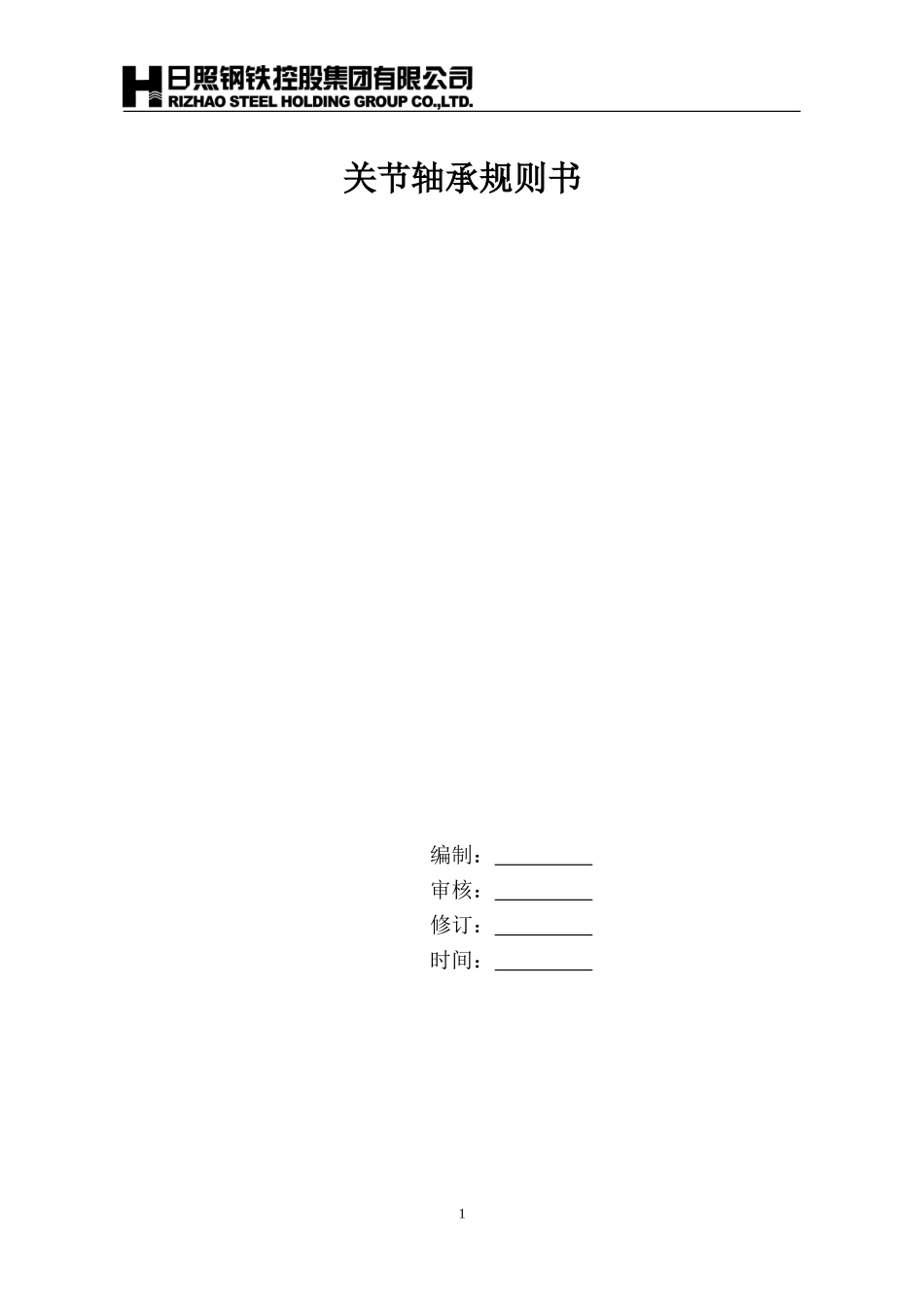

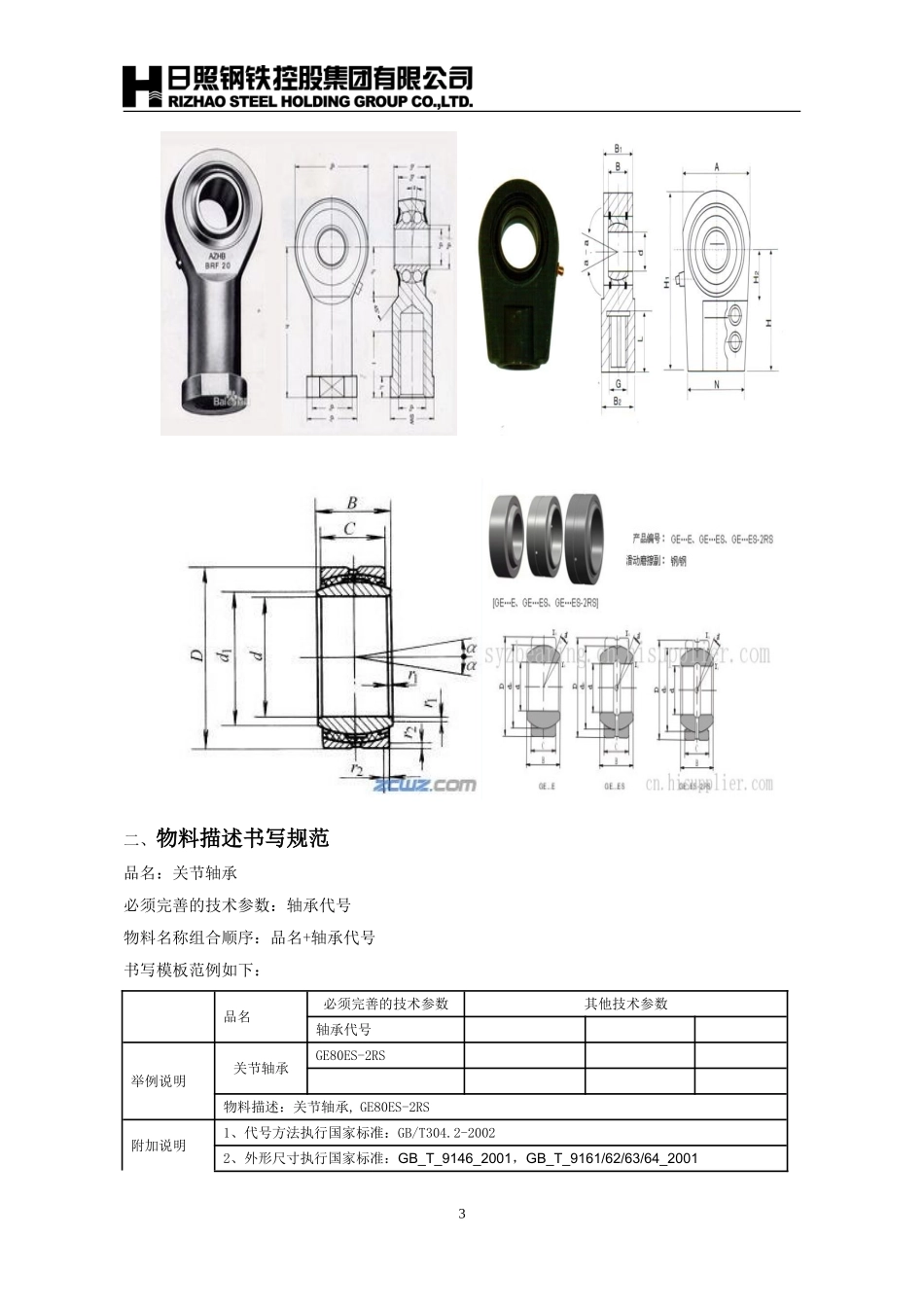

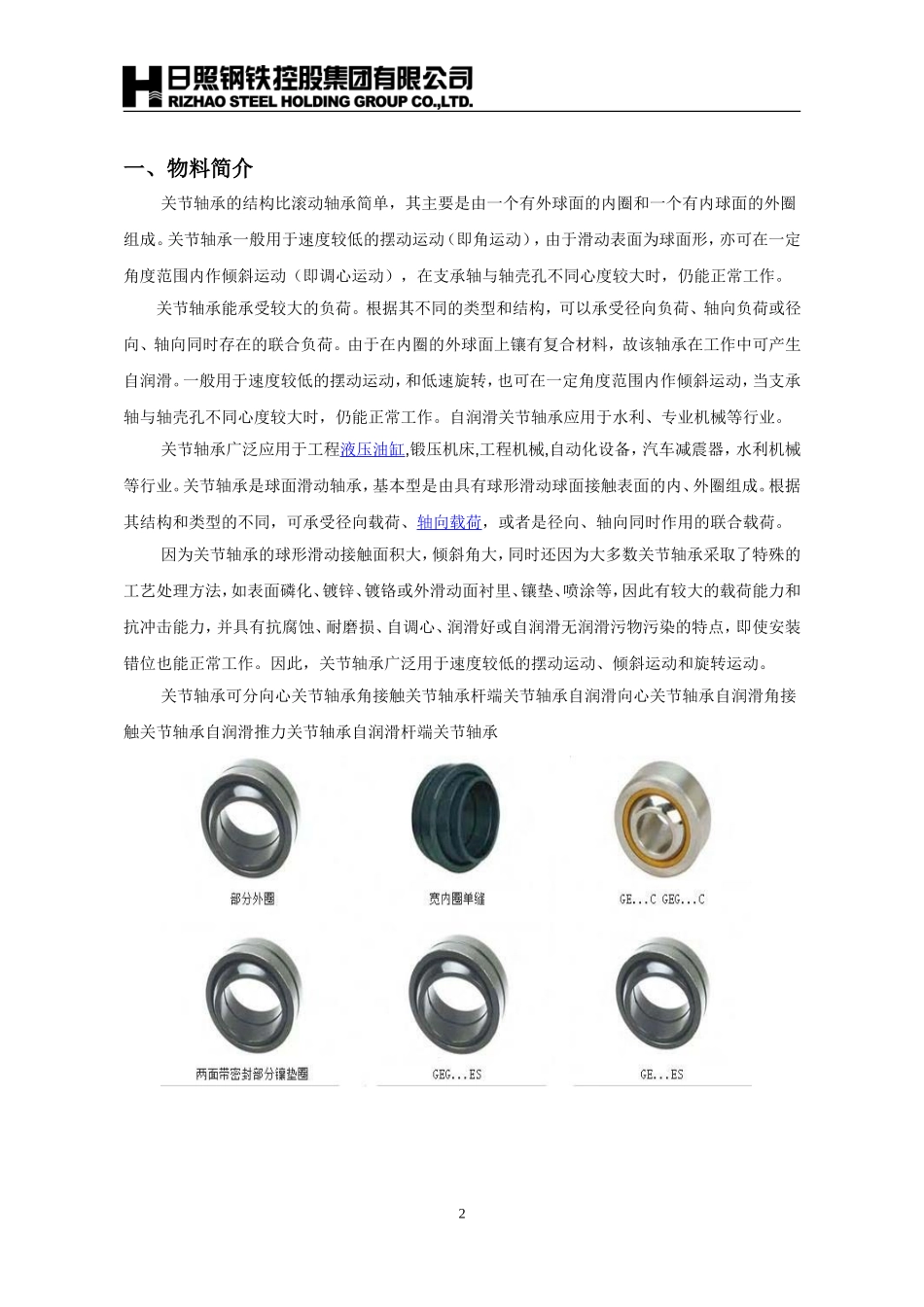

关节轴承规则书编制：审核：修订：时间：1一、物料简介关节轴承的结构比滚动轴承简单，其主要是由一个有外球面的内圈和一个有内球面的外圈组成。关节轴承一般用于速度较低的摆动运动（即角运动），由于滑动表面为球面形，亦可在一定角度范围内作倾斜运动（即调心运动），在支承轴与轴壳孔不同心度较大时，仍能正常工作。关节轴承能承受较大的负荷。根据其不同的类型和结构，可以承受径向负荷、轴向负荷或径向、轴向同时存在的联合负荷。由于在内圈的外球面上镶有复合材料，故该轴承在工作中可产生自润滑。一般用于速度较低的摆动运动，和低速旋转，也可在一定角度范围内作倾斜运动，当支承轴与轴壳孔不同心度较大时，仍能正常工作。自润滑关节轴承应用于水利、专业机械等行业。关节轴承广泛应用于工程液压油缸,锻压机床,工程机械,自动化设备，汽车减震器，水利机械等行业。关节轴承是球面滑动轴承，基本型是由具有球形滑动球面接触表面的内、外圈组成。根据其结构和类型的不同，可承受径向载荷、轴向载荷，或者是径向、轴向同时作用的联合载荷。因为关节轴承的球形滑动接触面积大，倾斜角大，同时还因为大多数关节轴承采取了特殊的工艺处理方法，如表面磷化、镀锌、镀铬或外滑动面衬里、镶垫、喷涂等，因此有较大的载荷能力和抗冲击能力，并具有抗腐蚀、耐磨损、自调心、润滑好或自润滑无润滑污物污染的特点，即使安装错位也能正常工作。因此，关节轴承广泛用于速度较低的摆动运动、倾斜运动和旋转运动。关节轴承可分向心关节轴承角接触关节轴承杆端关节轴承自润滑向心关节轴承自润滑角接触关节轴承自润滑推力关节轴承自润滑杆端关节轴承2二、物料描述书写规范品名：关节轴承必须完善的技术参数：轴承代号物料名称组合顺序：品名+轴承代号书写模板范例如下：品名必须完善的技术参数其他技术参数轴承代号举例说明关节轴承GE80ES-2RS物料描述：关节轴承,GE80ES-2RS附加说明1、代号方法执行国家标准：GB/T304.2-20022、外形尺寸执行国家标准：GB_T_9146_2001，GB_T_9161/62/63/64_20013书写标准书写标准见举例说明栏三、单位书写要求关节轴承适用单位：套.四、规格型号中符号的规范4.1、半角英文大写字母：A、B、C、D、E、F、G、H、I、J、K、L、M、N、O、P、Q、R、S、T、U、V、W、X、Y、Z4.2、半角英文小写字母：a、b、c、d、e、f、g、h、i、j、k、l、m、n、o、p、q、r、s、t、u、v、w、x、y、z4．3、半角数学符号：0、1、2、3、4、5、6、7、8、9、.、=、＜、＞、≥、≤、+、/、*、%、√、±说明：※所有符号必须为半角状态下输入的符号五、国家标准（企标）相关资料执行的国家标准GB_T_304.1_2005_关节轴承_分类GB_T_304.2_2002_关节轴承_代号方法GB_T_304.3_1990_关节轴承_配合GB_T_304.9_2008_关节轴承_通用技术规则GB_T_3944_2002_关节轴承_词汇GB_T_9146_2001_关节轴承_角接触关节轴承GB_T_9161_2001_关节轴承_杆端关节轴承GB_T_9162_2001_关节轴承_推力关节轴承GB_T_9163_2001_关节轴承_向心关节轴承GB_T_9164_2001_关节轴承_角接触关节轴承JB_T_10860_2008_关节轴承_动载荷与寿命试验规程关节轴承代号方法：GB_T_304.2_200245内径代号：公制尺寸关节轴承的内径代号方法以内径毫米数直接表示，英制尺寸取内径毫米数的整数部分表示，单不标单位。678部分选型手册：组装型杆端关节轴承轴承类型子分类国内新型号国内旧型号规格(dxBxC1xd2xhxd3)重量(kg)关节轴承组装型杆端关节轴承SA5E-5×6×4.5×21×36×M50.011关节轴承组装型杆端关节轴承SA6E-6×6×4.5×21×36×M60.013关节轴承组装型杆端关节轴承SA8E-8×8×6.5×24×42×M80.026关节轴承组装型杆端关节轴承SA10E-10×9×7.5×29×48×M100.044关节轴承组装型杆端关节轴承SA12E-12×10×8.5×34×54×M120.066关节轴承组装型杆端关节轴承SA15E-15×12×10.5×40×63×M14-关节轴承组装型杆端关节轴承SA17E-17×14×11.5×46×69×M160.172关节轴承组装型杆端关节轴承SA20E-20×16×13.5×53×78×M20×1.50.283关节轴承组装型杆端关节轴承SA25E-25×20×18×64×94×M24×20.504关节轴承组装型杆端关节轴承SA30E-30×22×20...
