制氮机主要技术指标

制氮机主要技术指标_第1页
1/7
制氮机主要技术指标_第2页
2/7
制氮机主要技术指标_第3页
3/7

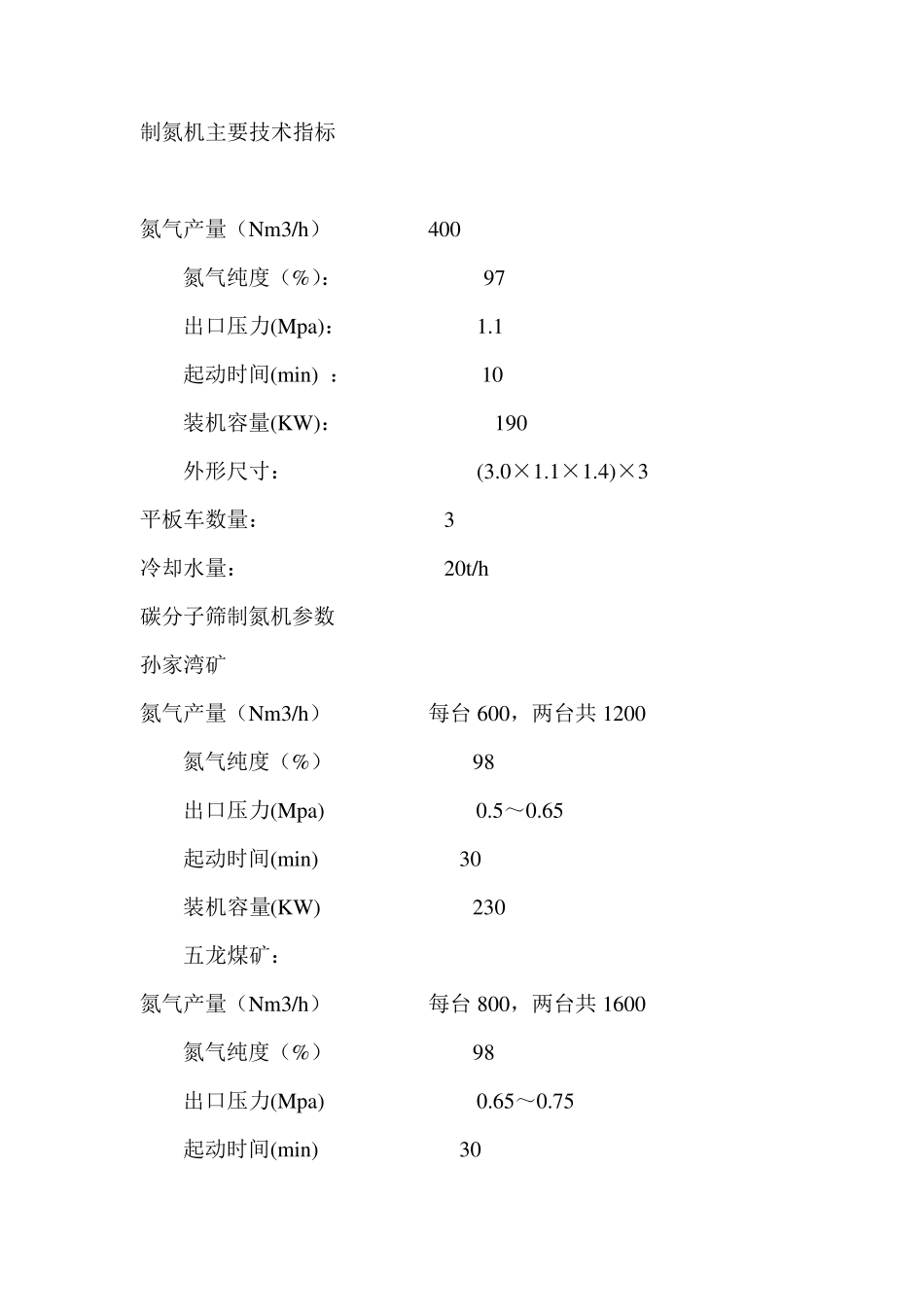

制氮机主要技术指标 氮气产量(Nm3/h) 400 氮气纯度(%): 97 出口压力(Mpa): 1.1 起动时间(min) : 10 装机容量(KW): 190 外形尺寸: (3.0×1.1×1.4)×3 平板车数量: 3 冷却水量: 20t/h 碳分子筛制氮机参数 孙家湾矿 氮气产量(Nm3/h) 每台 600,两台共 1200 氮气纯度(%) 98 出口压力(Mpa) 0.5~0.65 起动时间(min) 30 装机容量(KW) 230 五龙煤矿: 氮气产量(Nm3/h) 每台 800,两台共 1600 氮气纯度(%) 98 出口压力(Mpa) 0.65~0.75 起动时间(min) 30 装机容量(KW) 250 沿程磨擦阻力计算公式 • H=9.8×10-6×Q2WL/KD5---------------(1) • 式中:H------管路沿程摩擦阻力损耗 Pa; • L------管路长度,m; • W------氮气与空气的密度之比,为 0.9672; • Q------氮气流量,m3/h; • D------氮气管内径,cm; • K------管道系数,为 0.1180Mpa(3 寸管)。 • ②局部阻力取为沿程阻力的 10% 输氮管路的管径是否满足输氮要求验算公式 • D=145.7(Qmax/v) --------------② • 式中: Qmax---最大输氮流量,m3/min • D---注氮管路最小直径,mm; • v---管道内氮气允许流速,为 20m/s 氮气防灭火参数 • ①氮气防火纯度:根据煤矿安全规程,采空区防火注氮的氮气纯度定为≥97%。 • ②氮气灭火纯度:根据重庆煤科院实验室考察,火区中明火在 O2 含量为 3%时仍能阴燃,故注入火区中的氮气纯度应高,根据变压吸附制氮机不能制取高纯度氮气的特点,将灭火氮气纯度定为≥98.5%。 • ③采空区氧化带防火惰化指标:根据煤矿安全规程,采空区氧化带防火惰化指标为O2≤7%。 • ④ 火区注 氮 惰化指标:进 风 密 闭 内 O2≤3%( 停 氮 时 ),回 风 密闭 内 O2≤2%。 防火注 氮 流 量 ( 按 吨 煤计 算 ) • 式 中 :QN— 注 氮 流 量 ,m3/h; • A— 年 产 量 , mt/年 ; • 5— 根据国 内 外 经 验 ,每 产1t 煤所 需 防火注 氮 流 量 为5m3; • K— 注 氮 防火系 数 ,为1~ 2, • C— 工 作 面 回 采率 ,取 为0.85 按 采空区氧化带含 量 计 算 • 式 中 :Q0— 采空区氧化带内 漏 风 量 ,按 工 作 面 风 量 的 1/100 取 , • C1— 采空区内 氧化带平 均 氧含 量 ,取 为15%; • C2— 采空区氧化带防火惰化指标...
