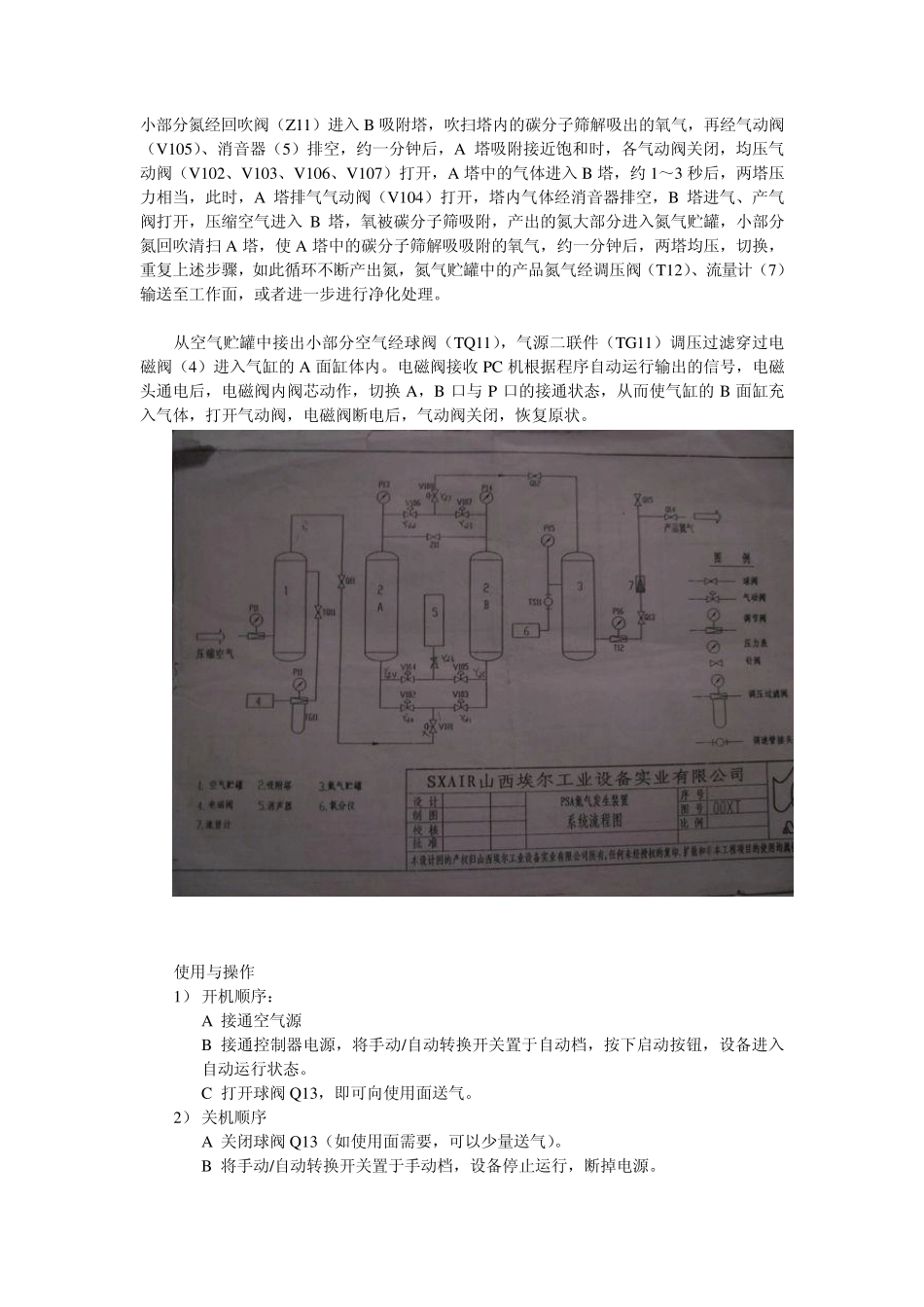

氮气发生装置简介和制氮机安全操作 一、 概述 1、氮气发生装置简介： 氮在自然界中分布很广，是空气的主要成分（约占 78%），在常温常压下无色、无味、无毒、不燃、不爆，使用上很安全。但分子结构十分稳定，化学性质很不活泼，通常难以同其它物质发生化学反应，表现为很大的惰性，被广泛用于保护气体。 工业用氮气的制取是以空气为原料，将其中的氧和氮气分离而获得，其方法主要有深冷空气法等。 本系列氮气发生装置是利用变压吸附原理、通过碳分子筛将空气中的氧气与氮气进行分离从而制取氮气，它具有工艺流程简单、占地小、投资省、操作简单，维护方便等优点，产品氮气纯度可按实际需要任意调节，装置适应性好。整套装置连续循环操作，可完全实现自动化。 2、工作条件与使用环境： 1）、对压缩空气源的要求： a、压缩空气压力： 0.6～0.8MPa b、压缩空气露点： <2～6℃ c、压缩空气温度： 常温 d、压缩空气含油量: <0.01PPM 2）、使用环境要求： a、环境温度： 5～40℃ b、相对湿度： ≤80% c、大气压： 86～106kPa d、电源： 220V±22V;50HZ±1HZ 二、 主要性能参数、工作原理与结构特征： 3、主要性能参数： 1）、氮气产量： 0.5～5000Nm 3/h 2）、氮气纯度： 95%～99.999% 3）、氮气压力： 0～0.5 MPa（可调） 4）、氮气露点： -40℃ 5）、工作压力： 0.8MPa 6）、电 耗： 100W 4、工作原理与流程： 1）、工作原理：主要是应用变压吸附原理进行氧、氮分离。碳分子筛是属于速度分离型的吸附剂，当吸附质的性质相差不大时，直径较小的气体分子扩散速度较快，较多的进入分子筛的固相，而直径较大的气体分子扩散速度较慢，较少的进入分子筛的固相，根据碳分子筛的微孔结构特点，当空气进入碳分子筛时，分子直径比氮（3A）稍小的氧（2.8 A）以较快的速度扩散进入碳分子筛孔道，并优先被选择吸附，在吸附初始的短时间内，氧迅速富集于碳分子筛颗粒内部，而氮则因未来得及被吸附，在气相中富集，将其收集于贮罐即制得所需氮。碳分子筛具有加压对氧的吸附量增加，减压时对氧的吸附量减小的特性，因此 PSA 采用 A、B 两个吸附塔轮流循环工作，流程由 PLC 可编程控制器进行自动控制。 2）、流程（见图 00XT）:干燥、无油的压缩空气经调压阀（T11）进入空气贮罐(1)进行稳压，经球阀（Q11）、气动阀（V101、V102）进入吸附塔 A(2)，A 吸附塔内的碳分子筛吸附掉空气中的氧，未被吸附的氮大部分...
