前面板音频跳线接法

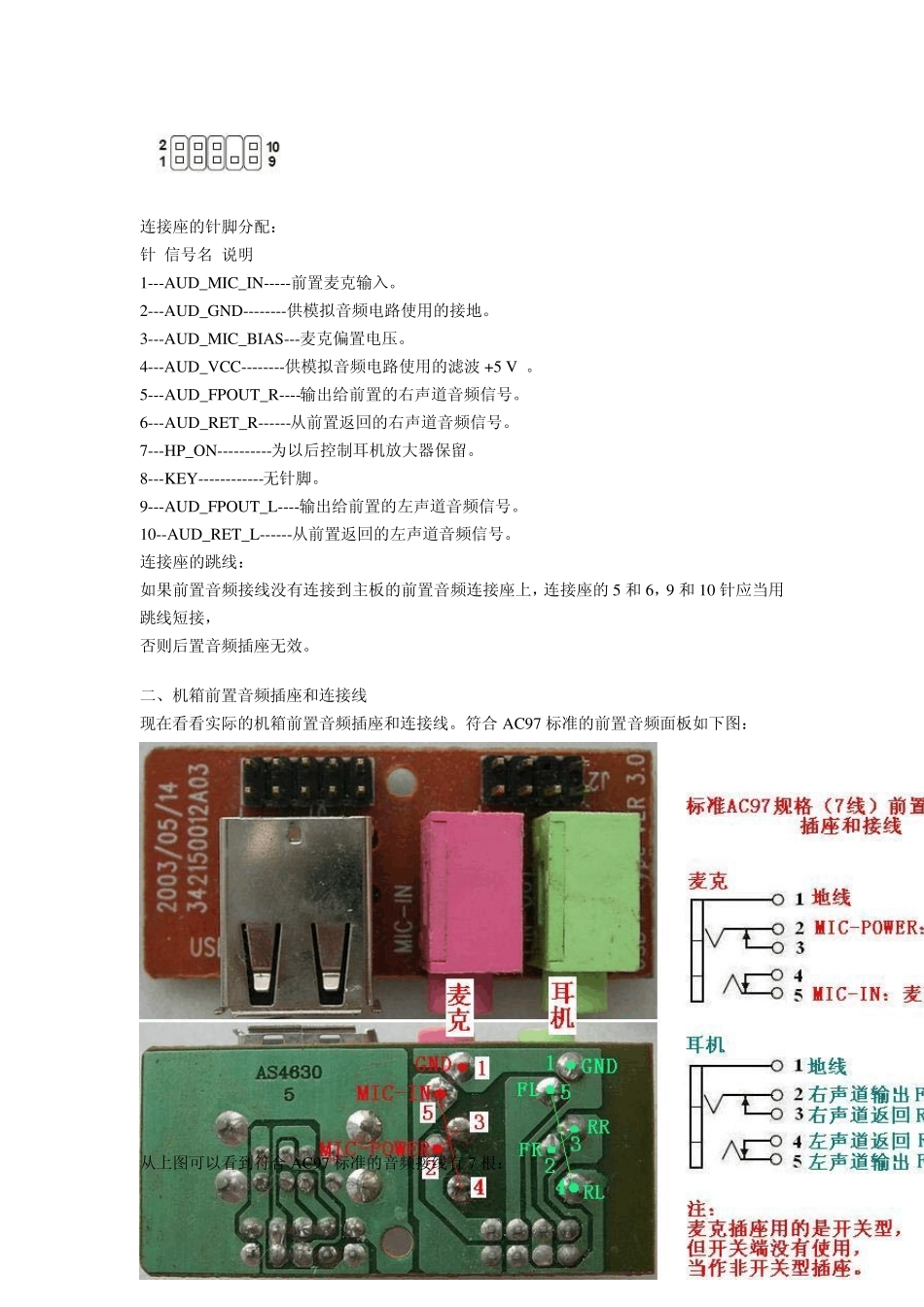

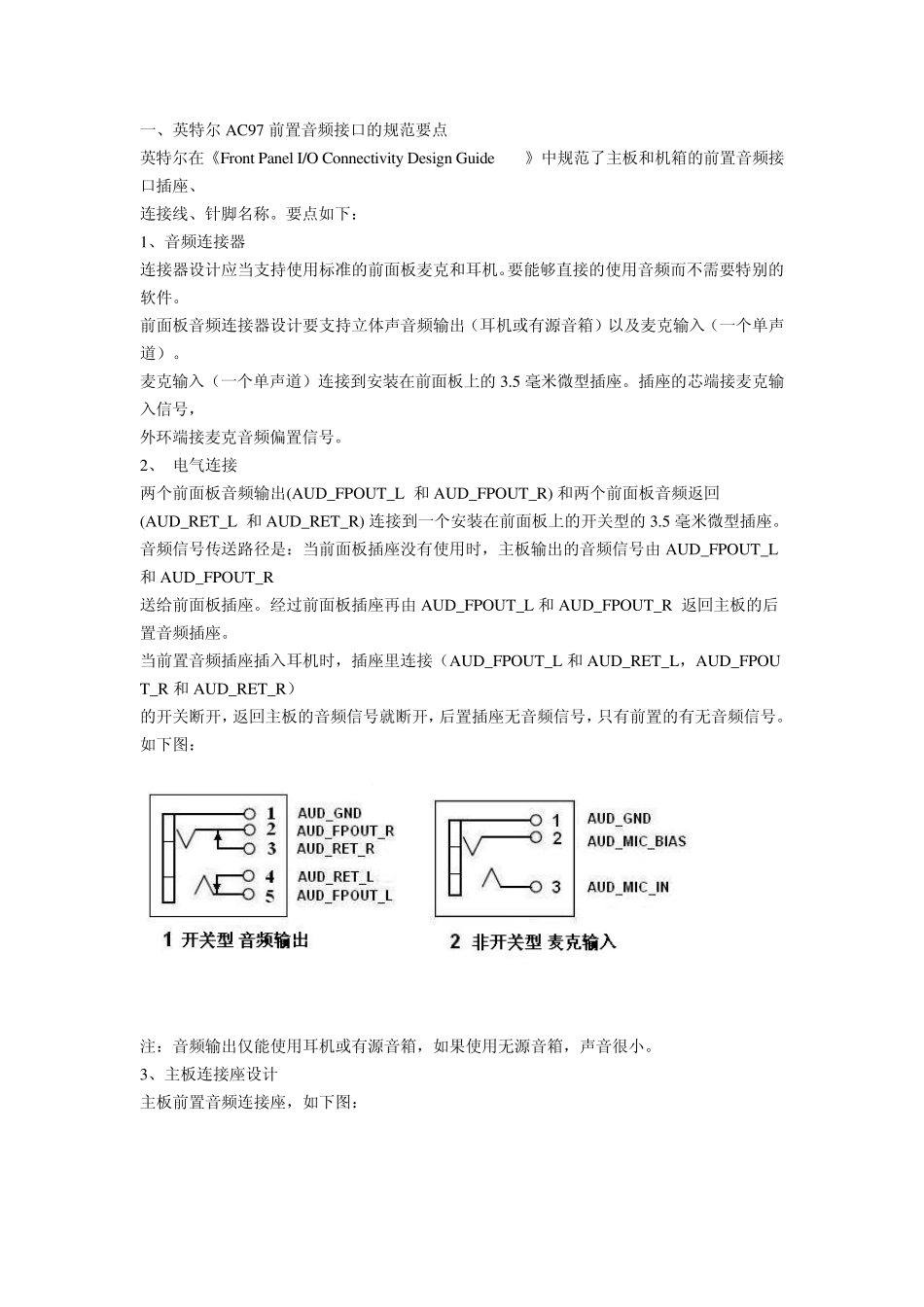

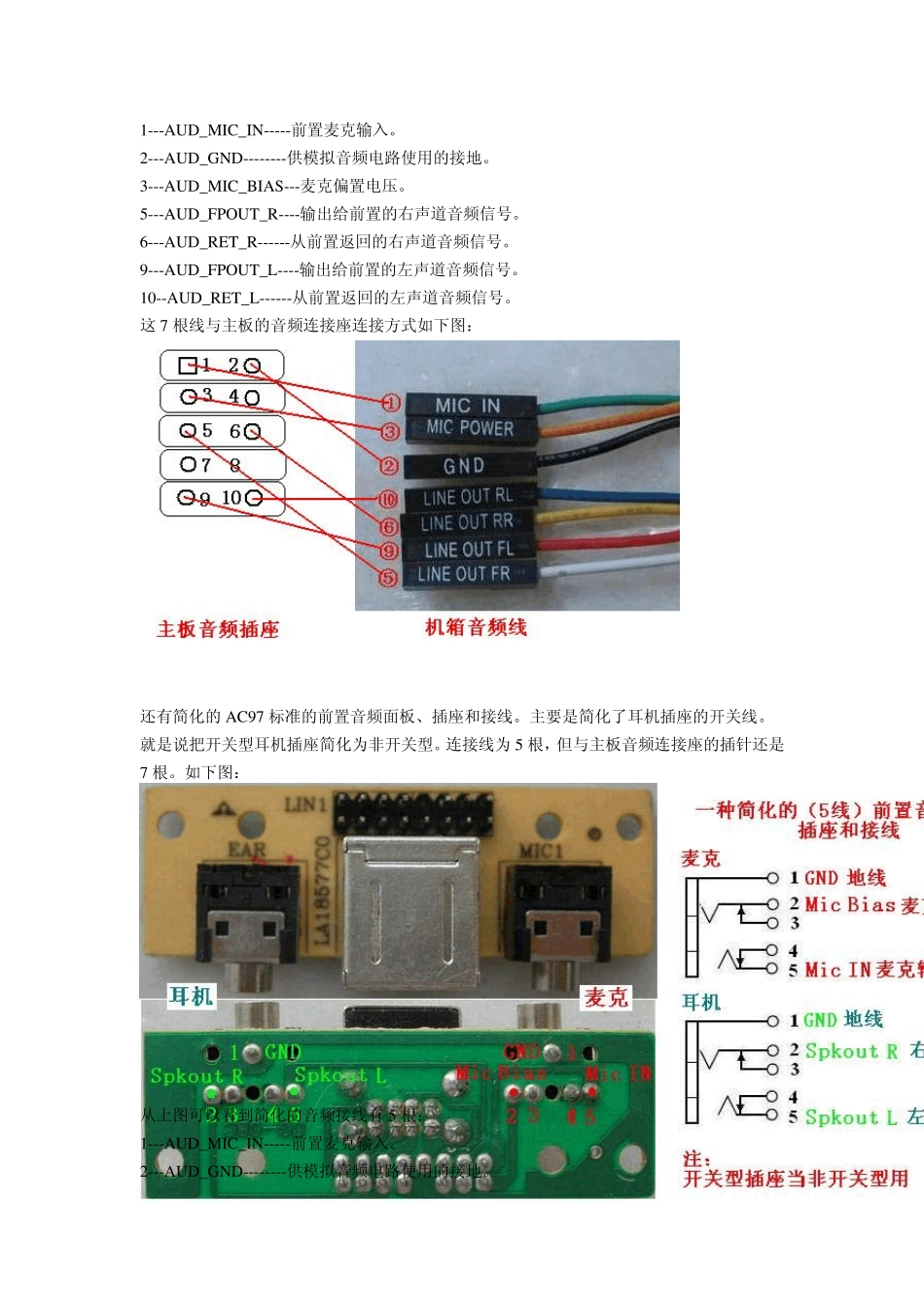

一、英特尔 AC97 前置音频接口的规范要点 英特尔在《Front Panel I/O Connectiv ity Design Gu ide》中规范了主板和机箱的前置音频接口插座、 连接线、针脚名称。要点如下： 1、音频连接器 连接器设计应当支持使用标准的前面板麦克和耳机。要能够直接的使用音频而不需要特别的软件。 前面板音频连接器设计要支持立体声音频输出（耳机或有源音箱）以及麦克输入（一个单声道）。 麦克输入（一个单声道）连接到安装在前面板上的 3.5 毫米微型插座。插座的芯端接麦克输入信号， 外环端接麦克音频偏置信号。 2、 电气连接 两个前面板音频输出(AUD_FPOUT_L 和 AUD_FPOUT_R) 和两个前面板音频返回 (AUD_RET_L 和 AUD_RET_R) 连接到一个安装在前面板上的开关型的 3.5 毫米微型插座。 音频信号传送路径是：当前面板插座没有使用时，主板输出的音频信号由 AUD_FPOUT_L和 AUD_FPOUT_R 送给前面板插座。经过前面板插座再由 AUD_FPOUT_L 和 AUD_FPOUT_R 返回主板的后置音频插座。 当前置音频插座插入耳机时，插座里连接（AUD_FPOUT_L 和 AUD_RET_L，AUD_FPOUT_R 和 AUD_RET_R） 的开关断开，返回主板的音频信号就断开，后置插座无音频信号，只有前置的有无音频信号。如下图： 注：音频输出仅能使用耳机或有源音箱，如果使用无源音箱，声音很小。 3、主板连接座设计 主板前置音频连接座，如下图： 连接座的针脚分配： 针 信号名 说明 1---AUD_MIC_IN-----前置麦克输入。 2---AUD_GND--------供模拟音频电路使用的接地。 3---AUD_MIC_BIAS---麦克偏置电压。 4---AUD_VCC--------供模拟音频电路使用的滤波 +5 V 。 5---AUD_FPOUT_R----输出给前置的右声道音频信号。 6---AUD_RET_R------从前置返回的右声道音频信号。 7---HP_ON----------为以后控制耳机放大器保留。 8---KEY------------无针脚。 9---AUD_FPOUT_L----输出给前置的左声道音频信号。 10--AUD_RET_L------从前置返回的左声道音频信号。 连接座的跳线： 如果前置音频接线没有连接到主板的前置音频连接座上，连接座的5 和6，9 和10 针应当用跳线短接， 否则后置音频插座无效。 二、机箱前置音频插座和连接线 现在看看实际的机箱前置音频插座和连接线。符合 AC97 标准的前置音频面板如下图： 从上图可以看到符合 AC97 标准的音频接线有7 根： 1---AUD_MIC_IN-----前置麦克输入。 2---AUD_GND--------供模拟音频电路使...
