清管阀使用说明书分析

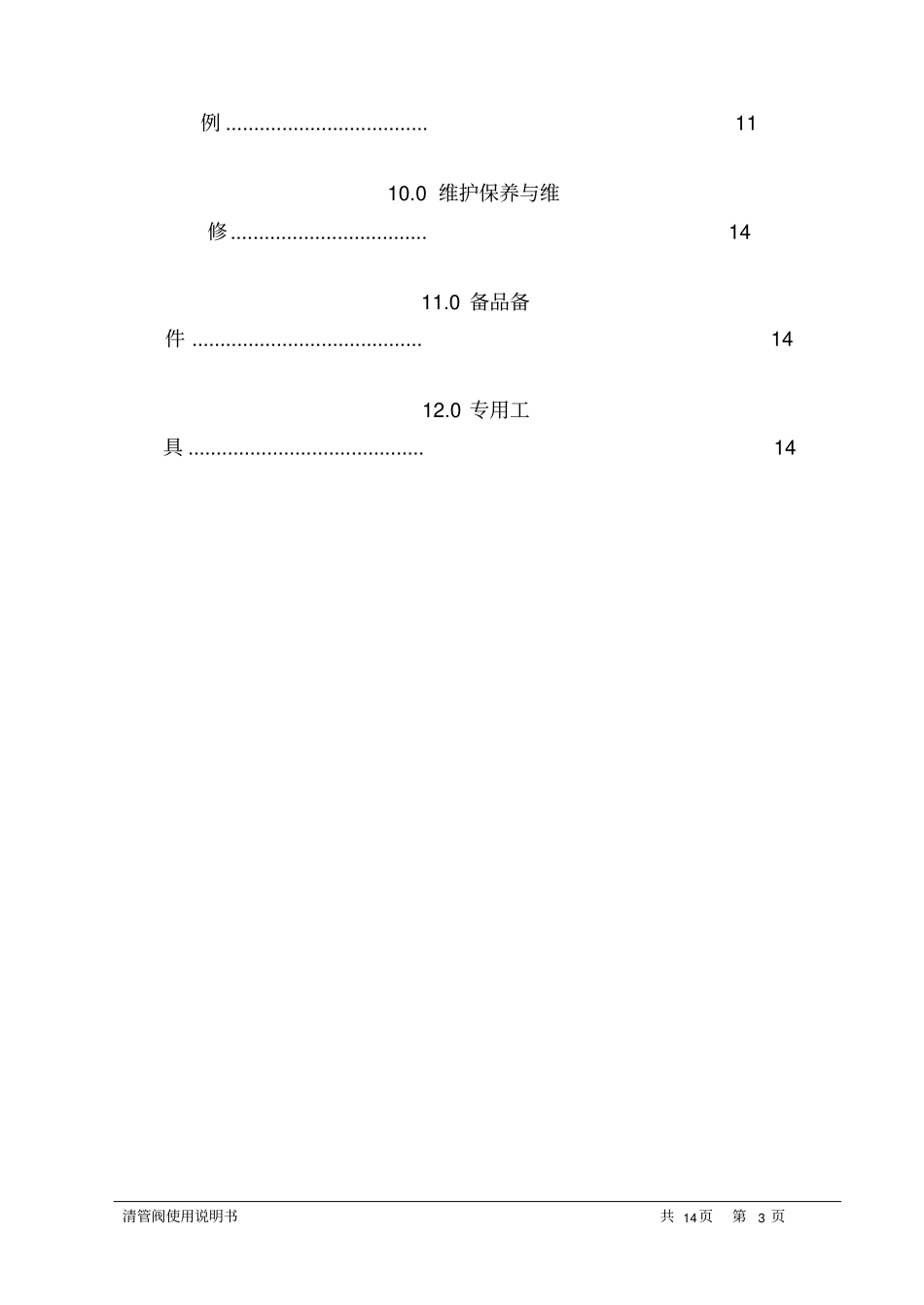

清管阀使用说明书请在安装和使用本产品前务必仔细阅读本说明书 ！清管阀使用说明书共 14 页第2 页目录1.0 功能及应用.........................................32.0 PIG 阀的类型 ....................................... 43.0 清管阀的功能和结构特征 .............................. 44.0 清管器 ............................................. 55.0 设备标准和性能规范 ................................. 86.0 储存，搬运和吊装的建议 ............................. 87.0 设备安装和装配程序 ................................. 88.0 设备试车准备程序 ................................... 99.0 清管阀操作图清管阀使用说明书共 14 页第3 页例 .................................... 1110.0 维护保养与维修...................................1411.0 备品备件 ......................................... 1412.0 专用工具 .......................................... 14清管阀使用说明书共 14 页第4 页1.0 功能及应用清管阀（亦称PIG 阀）是各种清管器（清管球、皮碗清管器、泡沫清管器等）的发射和接收装置。使用清管阀并选用相应的清管器，可以轻松完成竣工管道吹扫、工艺过程管道污垢清除、多种介质按序隔离输送、管道排空、管道检测等工作。拥有完全自主知识产权的清管阀系列产品，其结构独特、功能先进，性能参数优于同类产品。清管阀产品包括：阀门口径：DN50-DN600(2”-24”) ，压力：PN1.6-25.0MPa(Class150-1500) 壳体材料：WCB、LCB、CF8、CF8M 等。PIG 阀通常成组安装（如图 1-1 所示），一个作为清管器发射装置，另一个作为清管器接收装置， PIG 阀直接安装在发射和接收位置。与传统的收发球筒装置或阀组方式相比较，PIG 阀结构紧凑，操作简便，每次只需操作一个阀门——即 PIG 阀。这样既简化程序、节省安装空间，又节约费用。PIG 阀清管工艺简化的基本操作程序是：操作发射 PIG 阀到关闭位置，球孔与清管器发射腔相对，排除体腔压力后打开快开门，将清管器推入球孔内至底部，然后关闭快开门，操作 PIG 阀门回到开启位置。在管线内介质压力作用下，当清管器向前推进。清管器在到达接收 PIG 阀后停留在球孔内的挡条处，并已完全位于 PIG 阀的球孔内时，操作 PIG 阀至关闭位置，排除体腔压力后打开快开门，取回清管器。图 1.1 清管阀清管原理图PIG收...
