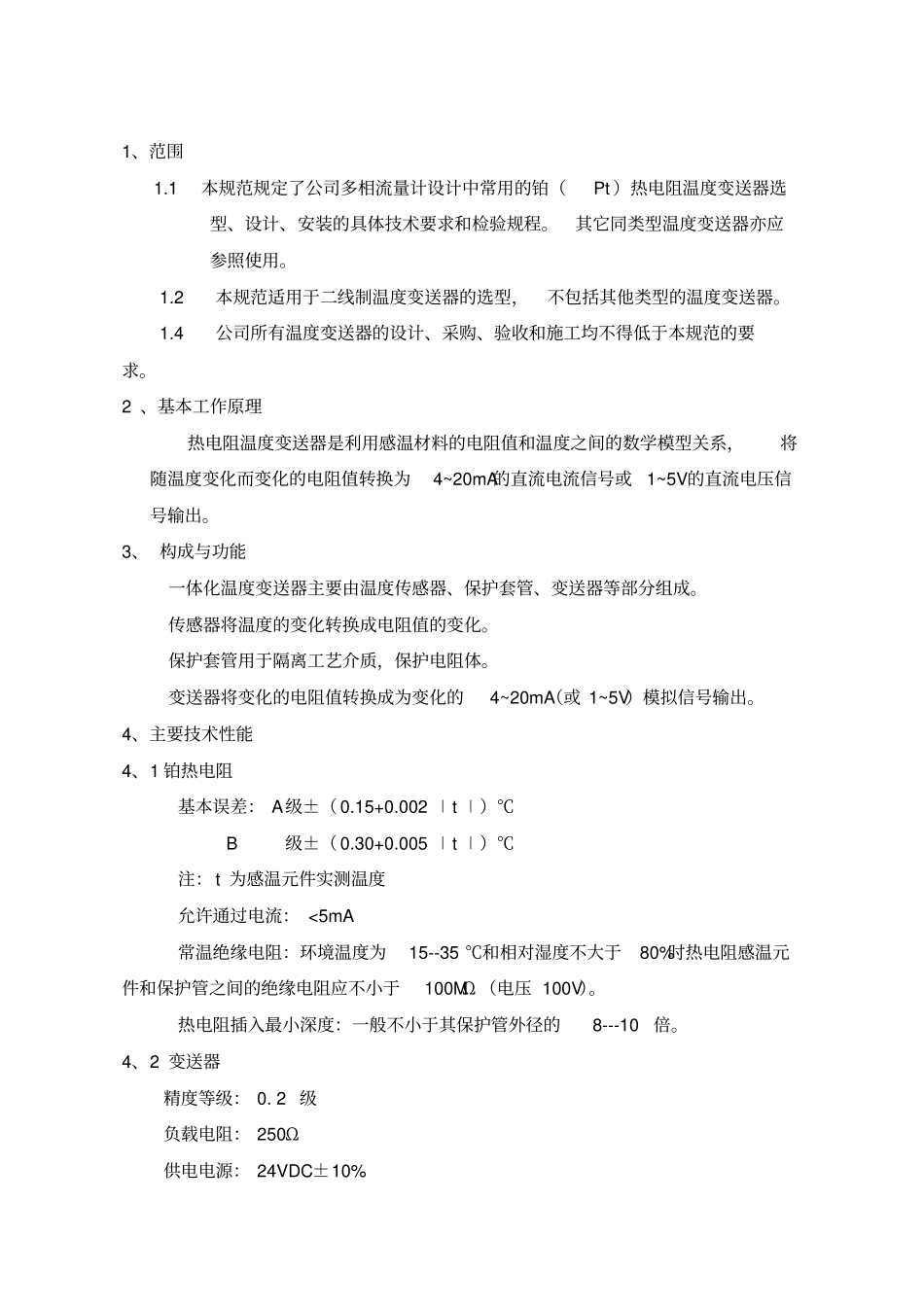

1、范围1.1 本规范规定了公司多相流量计设计中常用的铂(Pt )热电阻温度变送器选型、设计、安装的具体技术要求和检验规程。其它同类型温度变送器亦应参照使用。1.2 本规范适用于二线制温度变送器的选型,不包括其他类型的温度变送器。1.4 公司所有温度变送器的设计、采购、验收和施工均不得低于本规范的要求。2 、基本工作原理热电阻温度变送器是利用感温材料的电阻值和温度之间的数学模型关系,将随温度变化而变化的电阻值转换为4~20mA的直流电流信号或1~5V的直流电压信号输出。3、 构成与功能一体化温度变送器主要由温度传感器、保护套管、变送器等部分组成。传感器将温度的变化转换成电阻值的变化。保护套管用于隔离工艺介质,保护电阻体。变送器将变化的电阻值转换成为变化的4~20mA(或 1~5V)模拟信号输出。4、主要技术性能4、1 铂热电阻基本误差: A级±( 0.15+0.002 ∣t ∣)℃ B级±( 0.30+0.005 ∣t ∣)℃注: t 为感温元件实测温度允许通过电流: <5mA 常温绝缘电阻:环境温度为15--35 ℃和相对湿度不大于80%时热电阻感温元件和保护管之间的绝缘电阻应不小于100MΩ (电压 100V)。热电阻插入最小深度:一般不小于其保护管外径的8---10倍。4、2 变送器精度等级: 0. 2 级负载电阻: 250Ω供电电源: 24VDC ±10% 环境温度: -25~70℃输出信号: 4~20mA(或 1~5V) DC 测量范围: 0~100(150)℃防爆等级:根据使用要求选用。5、 选型原则5、1 根据多相流量计装置的操作条件和使用场所,选用定型的、技术成熟可靠的产品。对于新的产品,应在经过鉴定,确保质量的基础上选用。5、2 在同一项目中,仪表品种规格不宜过多,并力求统一。5、3 应根据现行的有关爆炸和火灾危险场所电气设备设计规范的规定,按一体化温度变送器安装场所的爆炸等级和爆炸性混合物的分类,确定其防爆形式及级别、组别。5、4 应根据被测介质和周围环境,考虑温度变送器是否需要防冻、防震、防晒、防腐等。5、5 属于 PDO项目的产品,应在 PDO推荐的厂方名录中选用相关仪表; 如果不在 PDO的推荐名录中,则必须向PDO提出申请,得到批准后方可使用。表1 为 PDO推荐使用的温度变送器厂家及型号。表 1 PDO 推荐使用温度变送器序号系列厂家备注1 STT3000(350) Honeywell 隔爆型2 STT250 Honeywell 隔爆型3 3144/3244 Rosemount 隔爆型4 644 Rosemount 隔爆型5 YTA Yokowaga 本安型5、6 按照 PDO...
