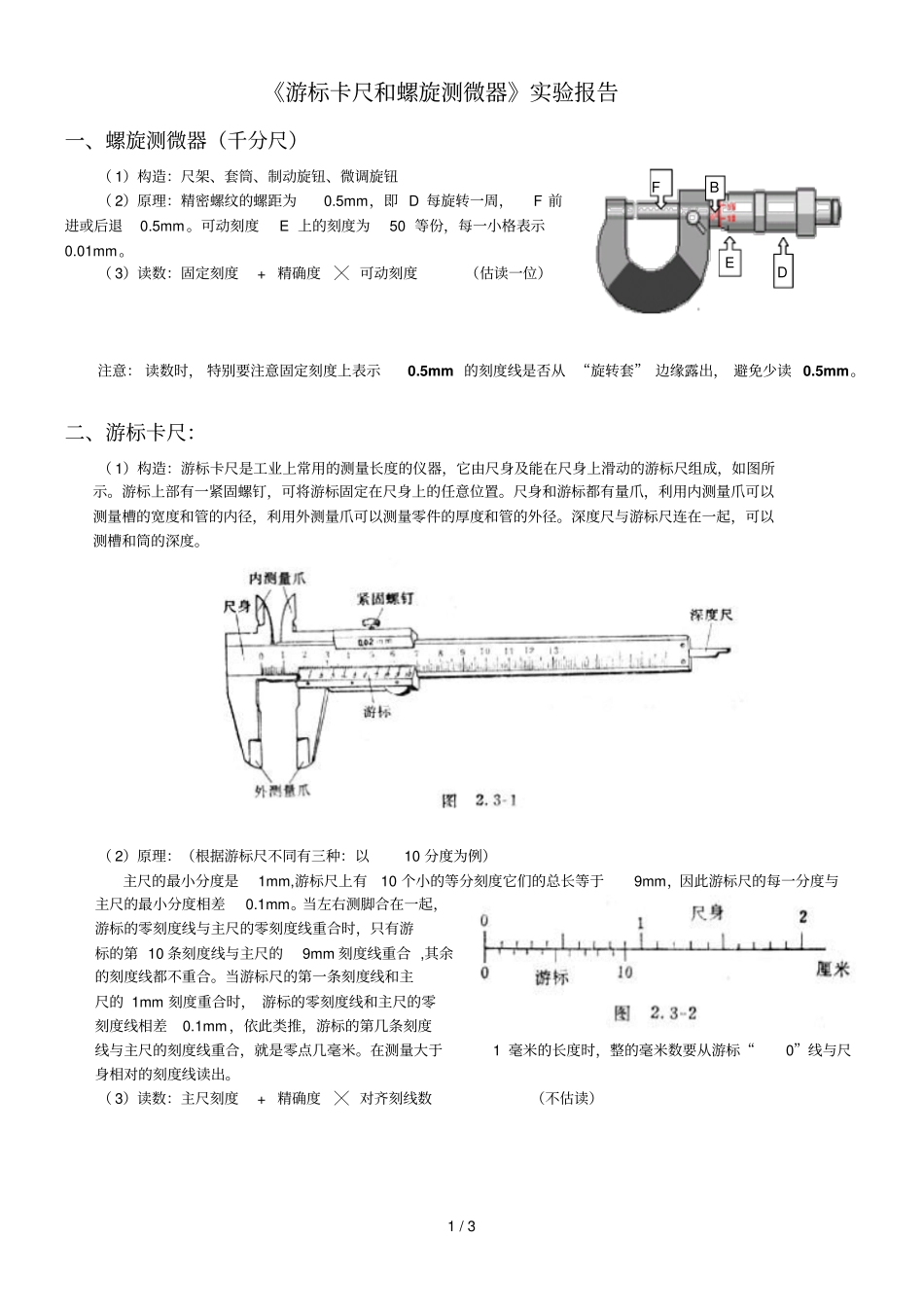

游标卡尺与螺旋测微器学案附答案_第1页
1/3

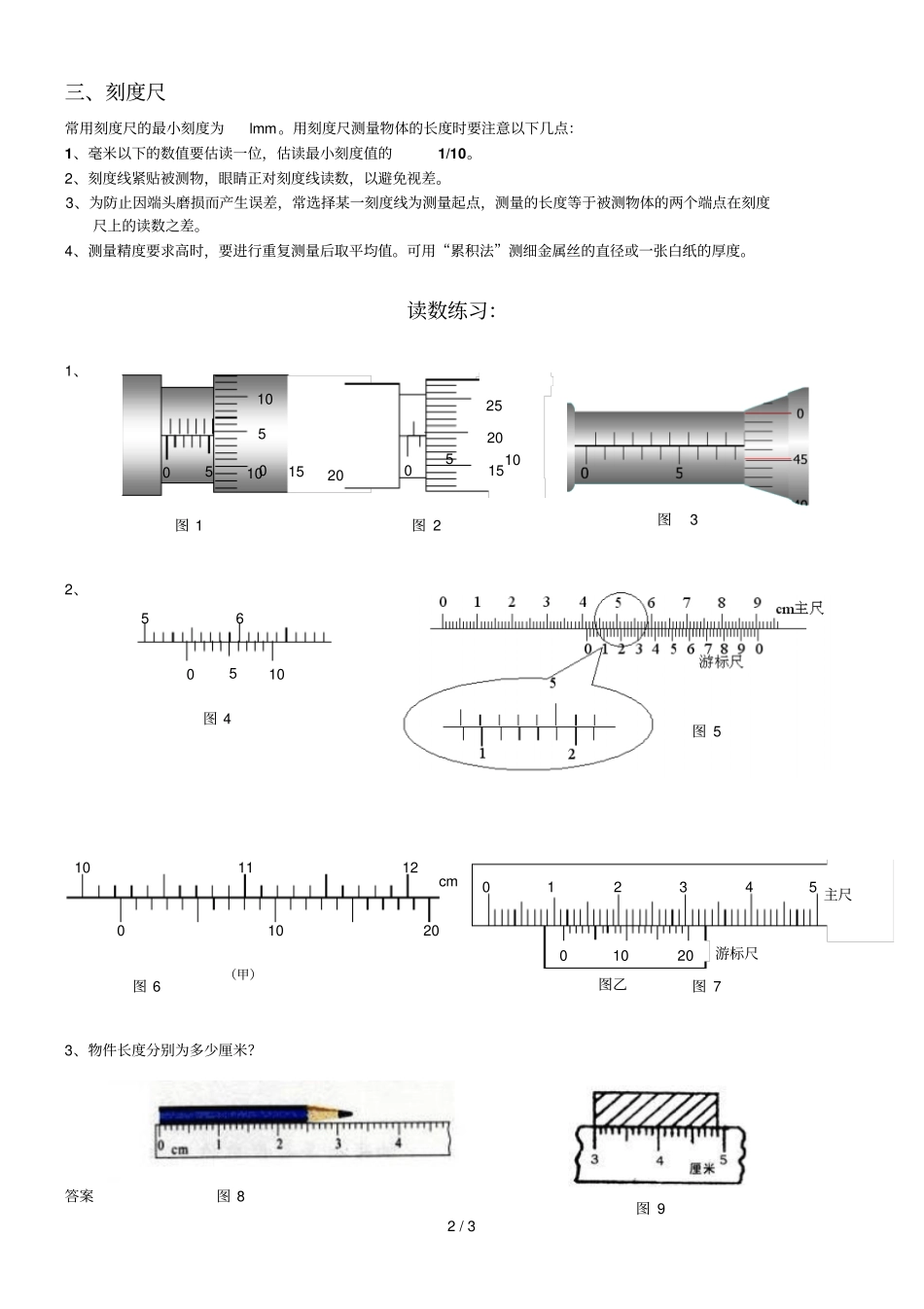

游标卡尺与螺旋测微器学案附答案_第2页
2/3
游标卡尺与螺旋测微器学案附答案_第3页
3/3
1 / 3 D F E B 《游标卡尺和螺旋测微器》实验报告一、螺旋测微器(千分尺)( 1)构造:尺架、套筒、制动旋钮、微调旋钮( 2)原理:精密螺纹的螺距为0.5mm,即 D 每旋转一周,F 前进或后退0.5mm。可动刻度E 上的刻度为50 等份,每一小格表示0.01mm。( 3)读数:固定刻度 + 精确度╳ 可动刻度(估读一位)注意: 读数时, 特别要注意固定刻度上表示0.5mm 的刻度线是否从 “旋转套” 边缘露出, 避免少读 0.5mm。二、游标卡尺:( 1)构造:游标卡尺是工业上常用的测量长度的仪器,它由尺身及能在尺身上滑动的游标尺组成,如图所示。游标上部有一紧固螺钉,可将游标固定在尺身上的任意位置。尺身和游标都有量爪,利用内测量爪可以测量槽的宽度和管的内径,利用外测量爪可以测量零件的厚度和管的外径。深度尺与游标尺连在一起,可以测槽和筒的深度。( 2)原理:(根据游标尺不同有三种:以10 分度为例)主尺的最小分度是1mm,游标尺上有10 个小的等分刻度它们的总长等于9mm,因此游标尺的每一分度与主尺的最小分度相差0.1mm。当左右测脚合在一起,游标的零刻度线与主尺的零刻度线重合时,只有游标的第 10 条刻度线与主尺的9mm 刻度线重合 ,其余的刻度线都不重合。当游标尺的第一条刻度线和主尺的 1mm 刻度重合时, 游标的零刻度线和主尺的零刻度线相差0.1mm,依此类推,游标的第几条刻度线与主尺的刻度线重合,就是零点几毫米。在测量大于1 毫米的长度时,整的毫米数要从游标“0”线与尺身相对的刻度线读出。( 3)读数:主尺刻度 + 精确度╳ 对齐刻线数(不估读)2 / 3 三、刻度尺常用刻度尺的最小刻度为lmm。用刻度尺测量物体的长度时要注意以下几点:1、毫米以下的数值要估读一位,估读最小刻度值的1/10。2、刻度线紧贴被测物,眼睛正对刻度线读数,以避免视差。3、为防止因端头磨损而产生误差,常选择某一刻度线为测量起点,测量的长度等于被测物体的两个端点在刻度尺上的读数之差。4、测量精度要求高时,要进行重复测量后取平均值。可用“累积法”测细金属丝的直径或一张白纸的厚度。读数练习:1、2、3、物件长度分别为多少厘米?答案15 20 5 10 0 5 10 0 图 2 0 5 10 20 25 15 图3 0 5 10 5 6 图 1 图 4 图 5 (甲)10 0 11 12 10 20 cm 图 6 图乙0 10 20 0 1 2 3 4 5 主尺游标尺图 7 图 8 图 9 3 / 3 1、5.545 2、 1.195 3、8.465 4、 54.5 5、41.20 6、 102.35 7、11.55 8、32.5 9.18.9
