汽车涂装车间空调温湿度PID控制系统VIP免费

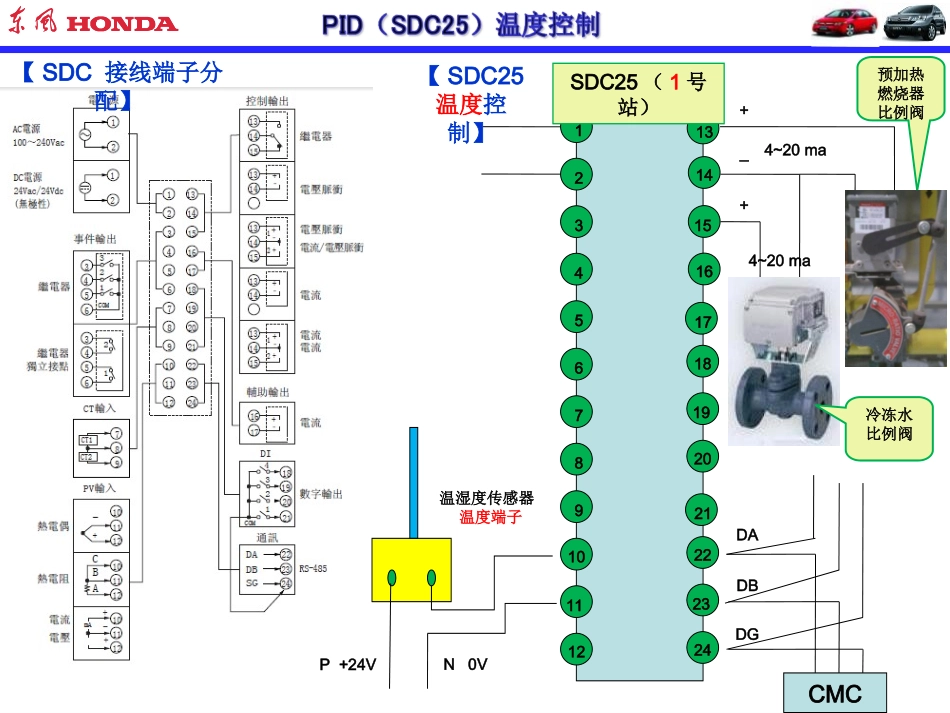

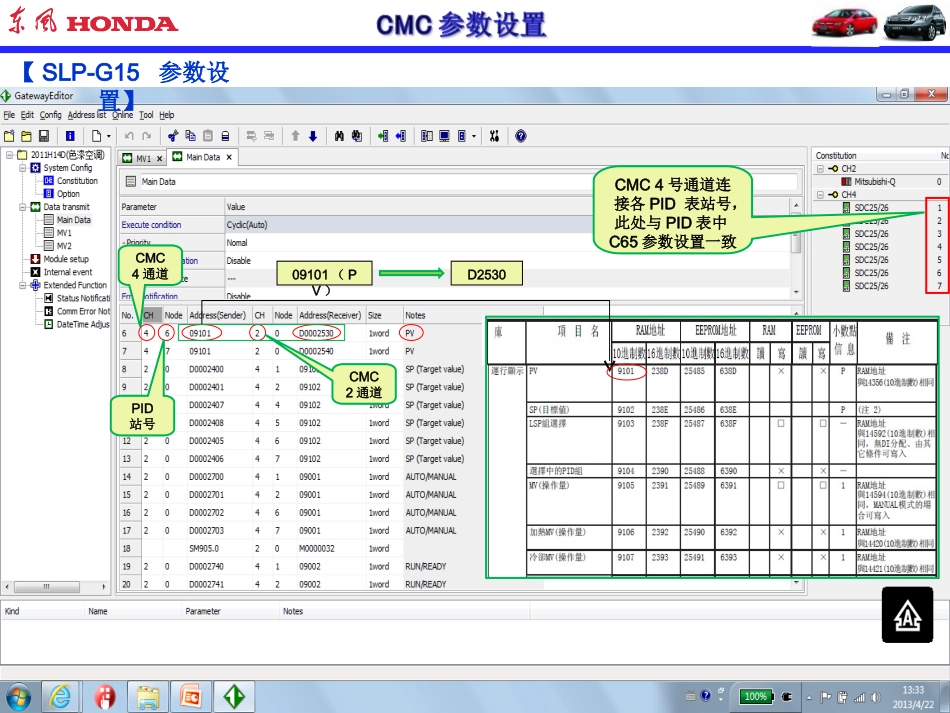

【CMC“网关编辑”功能】【CMC数据传输路径】类似于“支付宝”的功能2通道数据传输指示灯闪烁4通道数据传输指示灯闪烁【SLP-G15参数设置】09101（PV）D2530CMC4通道CMC2通道PID站号CMC4号通道连接各PID表站号，此处与PID表中C65参数设置一致123456789101112131415161718192021222324P+24VN0VSDC25（1号站）4~20ma4~20ma+_+冷冻水比例阀预加热燃烧器比例阀DADBDGCMC【SDC接线端子分配】【SDC25温度控制】温湿度传感器温度端子123456789101112131415161718192021222324P+24VN0V4~20ma+_+DADBDGCMC【SDC25湿度控制】温湿度传感器湿度端子SDC25（2号站）加湿MV操作量（09106）PLC内D点QLC内部处理输出加湿泵频率2次加热燃烧器比例阀开度大部分时间为0？MV：变频器频率：当MV操作量为：50%加湿泵频率为：18HZ+(50-18)×50%=34HZ0100%18HZ50HZ2次加热燃烧器比例阀电源继电器检测开始继电器火焰检测继电器远程I/O模块X100FNPPNNKAKA15151515NNX100EPN其它条件主燃烧阀类型于照相机镜头前镜头盖，这两根线无正负，可互换感光UV探头反馈的两根信号线，有正负，不可互换检测开始继电器电源继电器N检测开始继电器吸合，内部继电器K1吸合，检测到火焰后K2吸合，K1自锁K2：检测到火焰后吸合K3：与K2状态一样K1：开始确认继电器电源灯UV探头遮蔽盖打开显示灯，关闭时亮，有火焰时闪烁开始检测显示灯，内部继电器K1接通后亮火焰显示灯，内部火焰检测继电器K2接通后亮火焰电流表燃烧器比例阀放散阀主燃烧阀关断阀点火阀手动切断阀调压阀调压阀低压检测高压检测空调关闭放散阀打开空调开启比例阀手动模式开100%比例阀手动模式开0打开关断阀关闭放散阀点火变压器工作打开引火阀火焰检测打开主阀压住低火位开关预吹扫预吹扫完成关断阀打开到位检测到火焰主阀开到位10S5S比例阀进入自动调节火焰检测检测到火焰关闭引火阀结束YN报警Y报警N报警N报警N报警YYYN60S3S2S7S7.5S5S中涂喷房过滤袋挡水板表冷器送风机喷淋泵喷淋水槽燃烧器（预加热）燃烧器（再加热）喷淋段空气温度降为露点，水珠渗出，绝对湿度降低，相对湿度接近100%1、空调器流程说明如上图所示，空调器由预加热燃烧器、喷淋、表冷器（冷冻水）和再加热燃烧器组成完整的温/湿度控制系统。绝对湿度不变沿着等晗线走，绝对湿度、相对湿度均增加绝对湿度不变，相对湿度降低达到设定的要求外气（12℃，30%）设定（23℃，70%）温度℃含湿量g/kg相对温度%焾值kJ/kg冬季冬季设定：23℃，70%如下图所示，冬季时，先经预加热对空气加热，再进行喷淋加湿，然后经过二次加热将温湿度控制在设定的范围内。冬季设定：23℃，70%如下图所示，冬季时，先经预加热对空气加热，再进行喷淋加湿，然后经过二次加热将温湿度控制在设定的范围内。预加热喷淋冬季时，空调器需要预加热燃烧器、喷淋、二次加热三种设备调节二次加热外气（34℃，52%）设定（25℃，70%）温度℃含湿量g/kg相对温度%焾值kJ/kg夏季夏季设定：25℃，70%如下图所示，夏季时，先经过表冷器降温和除湿，然后由再加热燃烧器控制其达到设定范围。夏季设定：25℃，70%如下图所示，夏季时，先经过表冷器降温和除湿，然后由再加热燃烧器控制其达到设定范围。再加热夏季时，空调器需要喷淋、冷冻机制冷、再加热燃烧器三种设备调节表冷器喷淋精品课件！精品课件！
