溢流堰堰面混凝土施工作业指导书

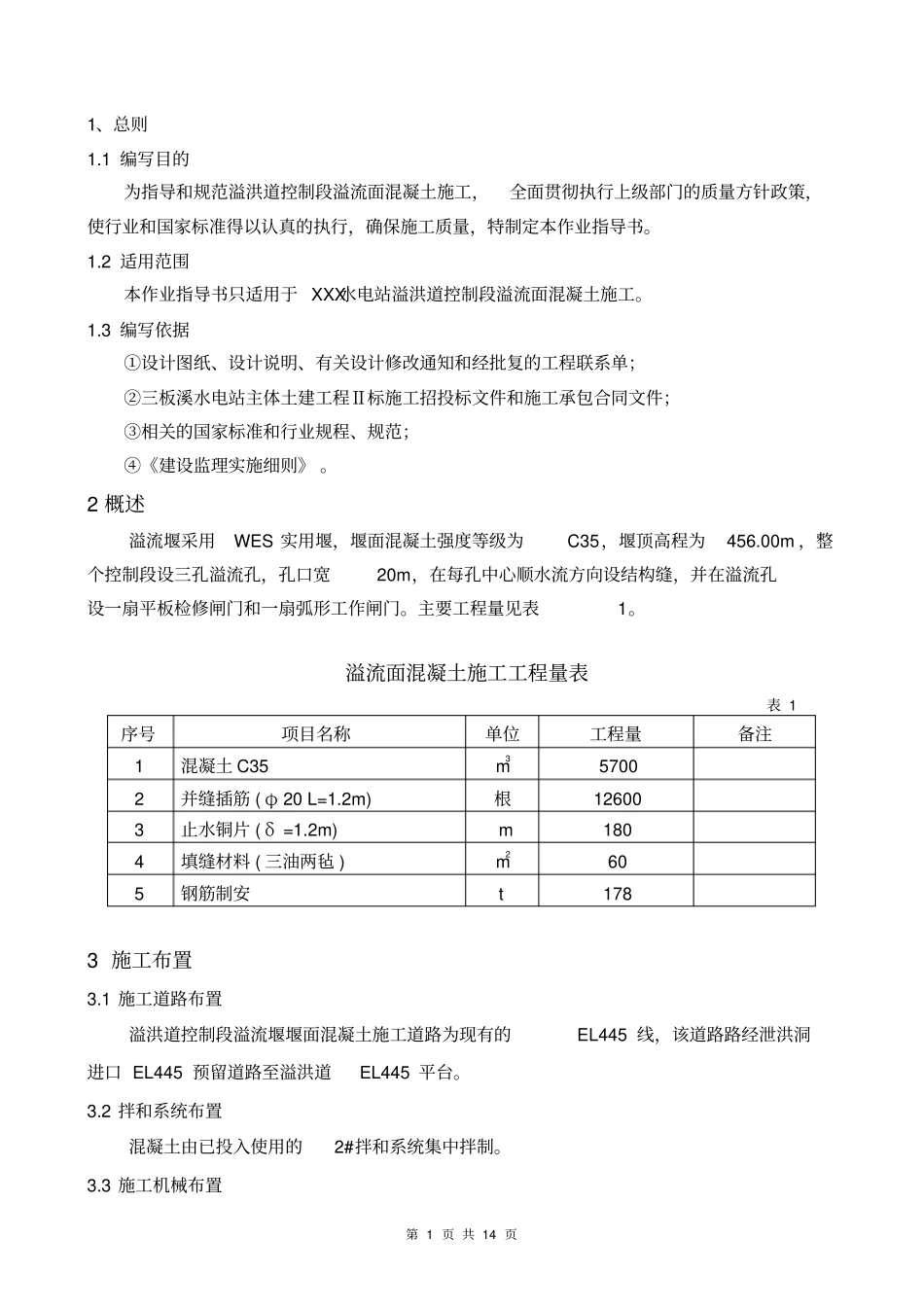

第 1 页 共 14 页1、总则1.1 编写目的为指导和规范溢洪道控制段溢流面混凝土施工，全面贯彻执行上级部门的质量方针政策，使行业和国家标准得以认真的执行，确保施工质量，特制定本作业指导书。1.2 适用范围本作业指导书只适用于 XXX水电站溢洪道控制段溢流面混凝土施工。1.3 编写依据①设计图纸、设计说明、有关设计修改通知和经批复的工程联系单；②三板溪水电站主体土建工程Ⅱ标施工招投标文件和施工承包合同文件；③相关的国家标准和行业规程、规范；④《建设监理实施细则》 。2 概述溢流堰采用WES 实用堰，堰面混凝土强度等级为C35，堰顶高程为456.00m ，整个控制段设三孔溢流孔，孔口宽20m，在每孔中心顺水流方向设结构缝，并在溢流孔设一扇平板检修闸门和一扇弧形工作闸门。主要工程量见表1。溢流面混凝土施工工程量表表 1序号项目名称单位工程量备注1 混凝土 C35 m3 5700 2 并缝插筋 ( φ 20 L=1.2m) 根12600 3 止水铜片 ( δ =1.2m) m 180 4 填缝材料 ( 三油两毡 ) m260 5 钢筋制安t 178 3 施工布置3.1 施工道路布置溢洪道控制段溢流堰堰面混凝土施工道路为现有的EL445 线，该道路路经泄洪洞进口 EL445 预留道路至溢洪道EL445 平台。3.2 拌和系统布置混凝土由已投入使用的2#拌和系统集中拌制。3.3 施工机械布置第 2 页 共 14 页溢洪道控制段溢流堰堰面混凝土采用门机入仓，门机走向垂直与溢洪道中心线。3.4 加工场布置加工场布置在溢洪道进口EL445 平台，混凝土施工所须钢筋、模板和铜止水等均在加工场内提前制作和保存。3.5 风、水、电布置施工用风采用移动式空压机集中供风。施工用水由布置在左坝肩高位水池供给，采用钢管将水从高位水引至溢洪道进口平台，再用橡胶水管引至各个施工仓面。施工用电从布置在溢洪道进口平台的变压器直接接线引至各个施工仓面，电线采用绝缘良好的铝塑线，全部架空布置。4 施工方法4.1 施工工艺流程4.2 并缝插筋施工钢筋、止水、和滑模加工施工准备测量放样仓面凿毛清理钢筋、止水、滑模轨道及滑模安装立模验仓浇筑准备砼浇筑砼养护并逢插筋施工第 3 页 共 14 页溢洪道控制段溢流堰 C25混凝土与堰面 C35混凝土分界线呈台阶状，为使两种混凝土结合密实，在每一台阶水平面和垂直面设有Φ20@500×500插筋，插筋长 1200mm，伸入 C25、C35混凝土各 600mm。4.2.1 插筋施工工序插筋孔测量布孔钻孔插筋孔吹洗制备浆液注浆插筋制作安插插筋...
