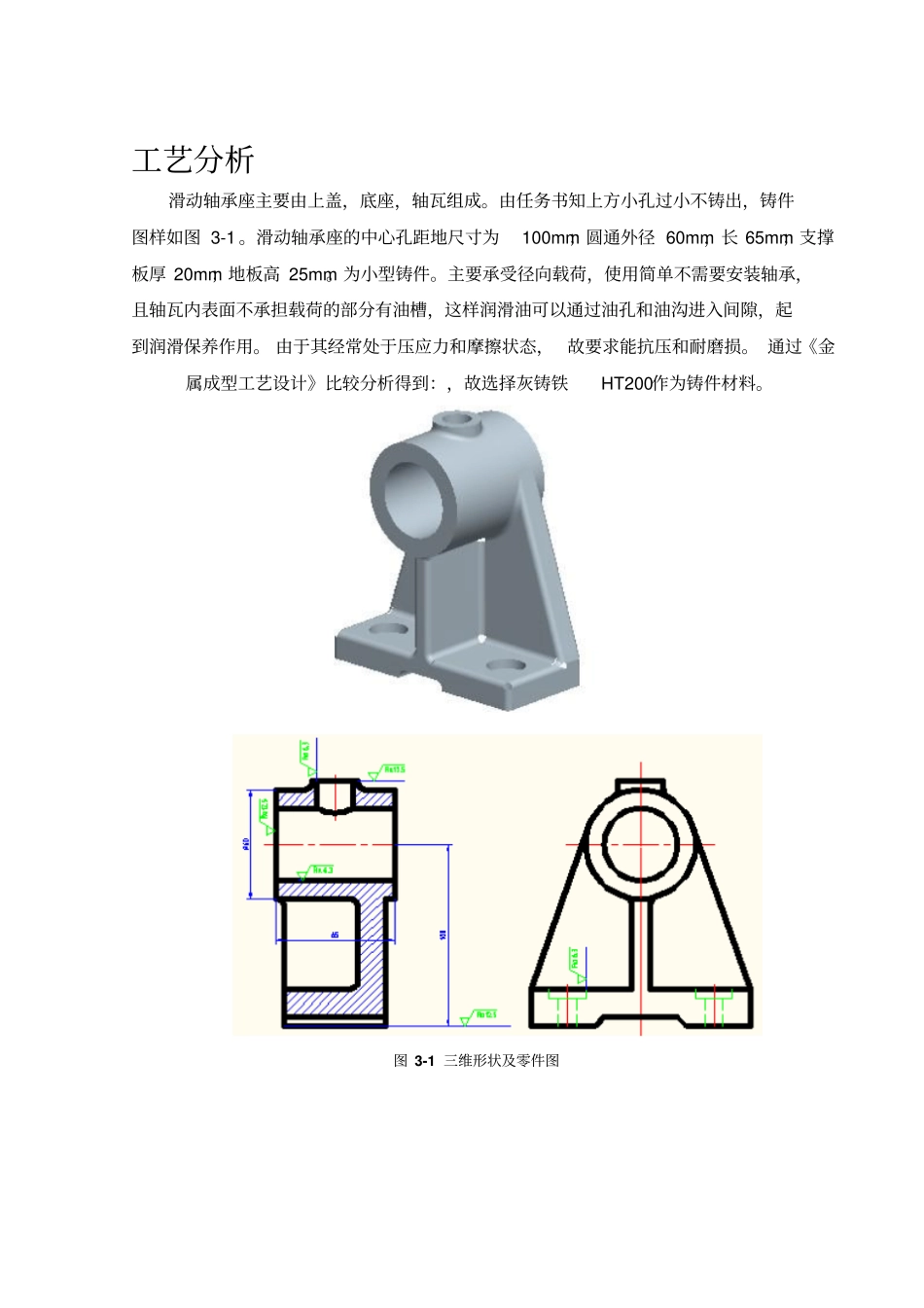

铸造工艺设计材料的分析对于滑动轴承座,对于材料的选择较为慎重,由于滑动轴承座主要承受压力,所以应该能够满足且适合滑动轴承座的工作要求。可选用灰口铸铁、球磨铸铁或者铸钢,但是综合考虑选择灰口铸铁较好,因为灰铸铁具有良好的耐磨性,液态流动性好,凝固收缩性小,抗压强度高,吸震性好,使用时有充分的轻度和刚性,况且价格适宜,因此选用灰铸铁件。在灰铸铁中常用是和他HT200 性能良好,便于吧加工和铸造,故选用HT200 作为铸造滑动轴承座的铸造材料。工艺分析滑动轴承座主要由上盖,底座,轴瓦组成。由任务书知上方小孔过小不铸出,铸件图样如图 3-1 。滑动轴承座的中心孔距地尺寸为100mm;圆通外径 60mm,长 65mm;支撑板厚 20mm;地板高 25mm。为小型铸件。主要承受径向载荷,使用简单不需要安装轴承,且轴瓦内表面不承担载荷的部分有油槽,这样润滑油可以通过油孔和油沟进入间隙,起到润滑保养作用。 由于其经常处于压应力和摩擦状态, 故要求能抗压和耐磨损。 通过《金属成型工艺设计》比较分析得到:,故选择灰铸铁HT200作为铸件材料。图 3-1 三维形状及零件图工艺方案设计1 铸型种类及方法确定铸件按铸型性质不同,可分为砂型铸造、特种铸造和快速成型等方法。而砂型铸造是以砂型作为造型材料,用人工或机械方法在沙箱内制造出型腔及浇筑系统的铸造方法。不受铸件质量、尺寸、材料种类及生产批量限制,原料来源广泛、价格低廉,应用最为普遍。砂型铸造中的湿型铸造比较适用于中小型铸件,对大批量机械化流水线上更为实用。滑动轴承座在工程中的应用是比较广泛常见的。滑动轴承支座内部结构简单,主要由内腔和小孔等组成,表面形状相对复杂,但无特殊表面质量要求;从尺寸上来讲,属于较小尺寸造型;由于选用了灰铸铁材料且生产批量不大,技术要求不太高,综合分析考虑选用砂型铸造成型,铸型种类为湿型,采用手工分模,这样在满足要求的同时,操作灵活,工艺装备简单,成本低,生产率高,必要时易于采用机械自动化操作。2 型芯结构及制造滑动轴承座零件有一圆柱筒,故型芯应为一圆柱体,其直径应小于40 ㎜,又型芯比较简单,故采用整体式芯盒制芯的造芯的造芯方法。3 分型面的筛选分型面选择时,应在保证铸件质量的前提下,尽量简化工艺过程,对于质量要求不高的外形复杂小批铸件来讲,更应先选择分型面,节省更多的人力物力,由于滑动轴承座分型结构明显,具有垂直分型面,可以选择以下几种:A 方案 . 如图...
