滚珠丝杠基础知识

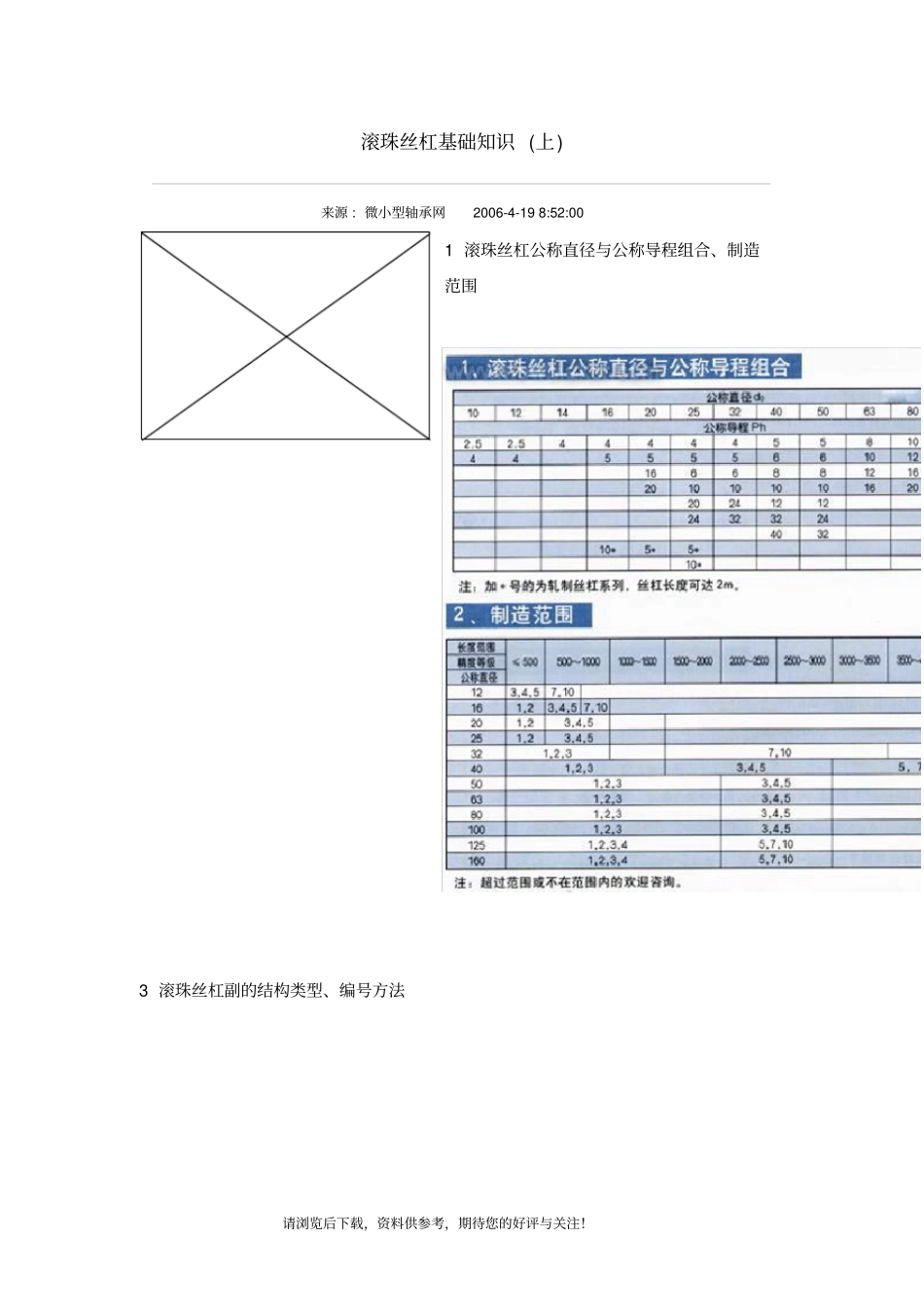

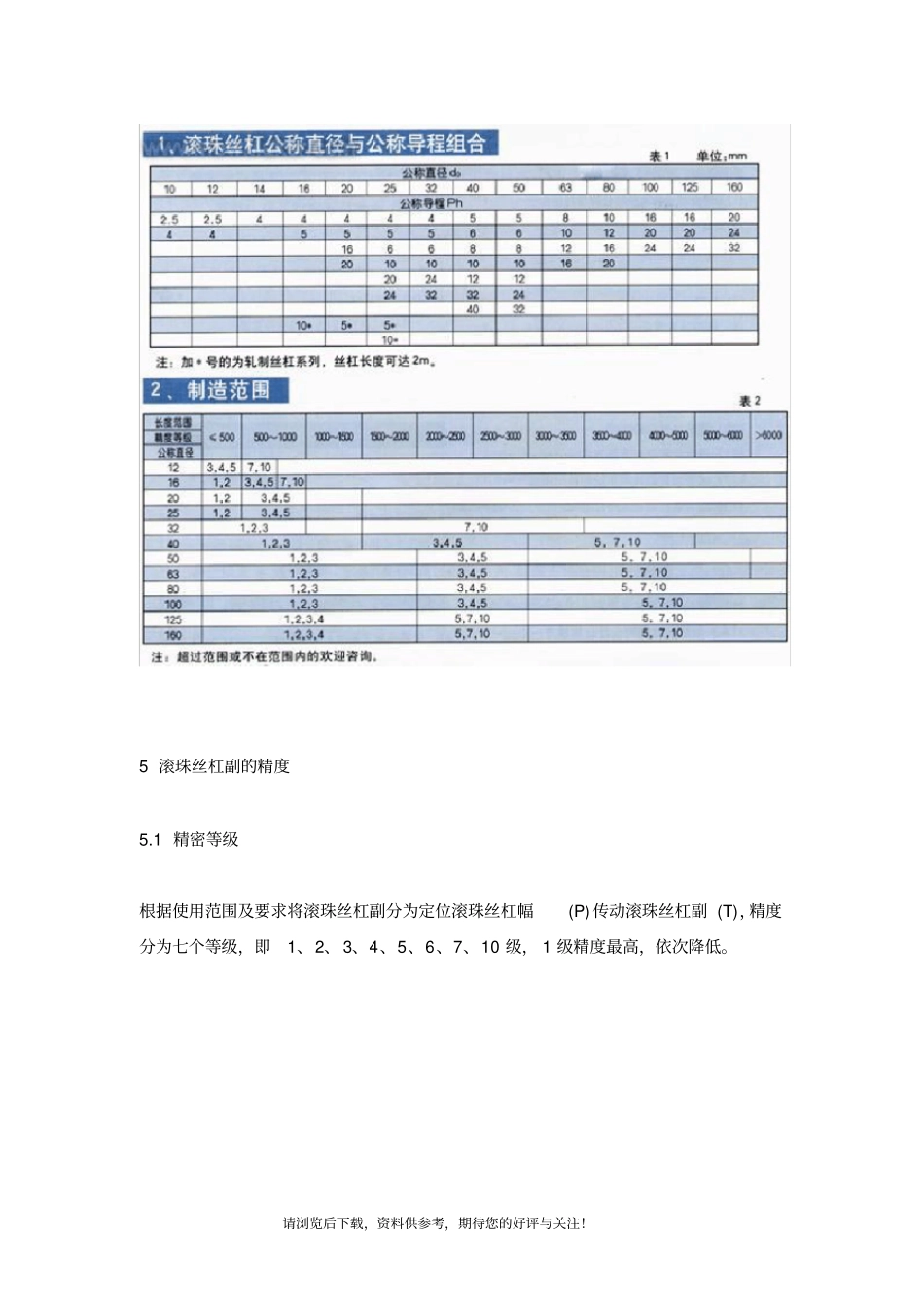

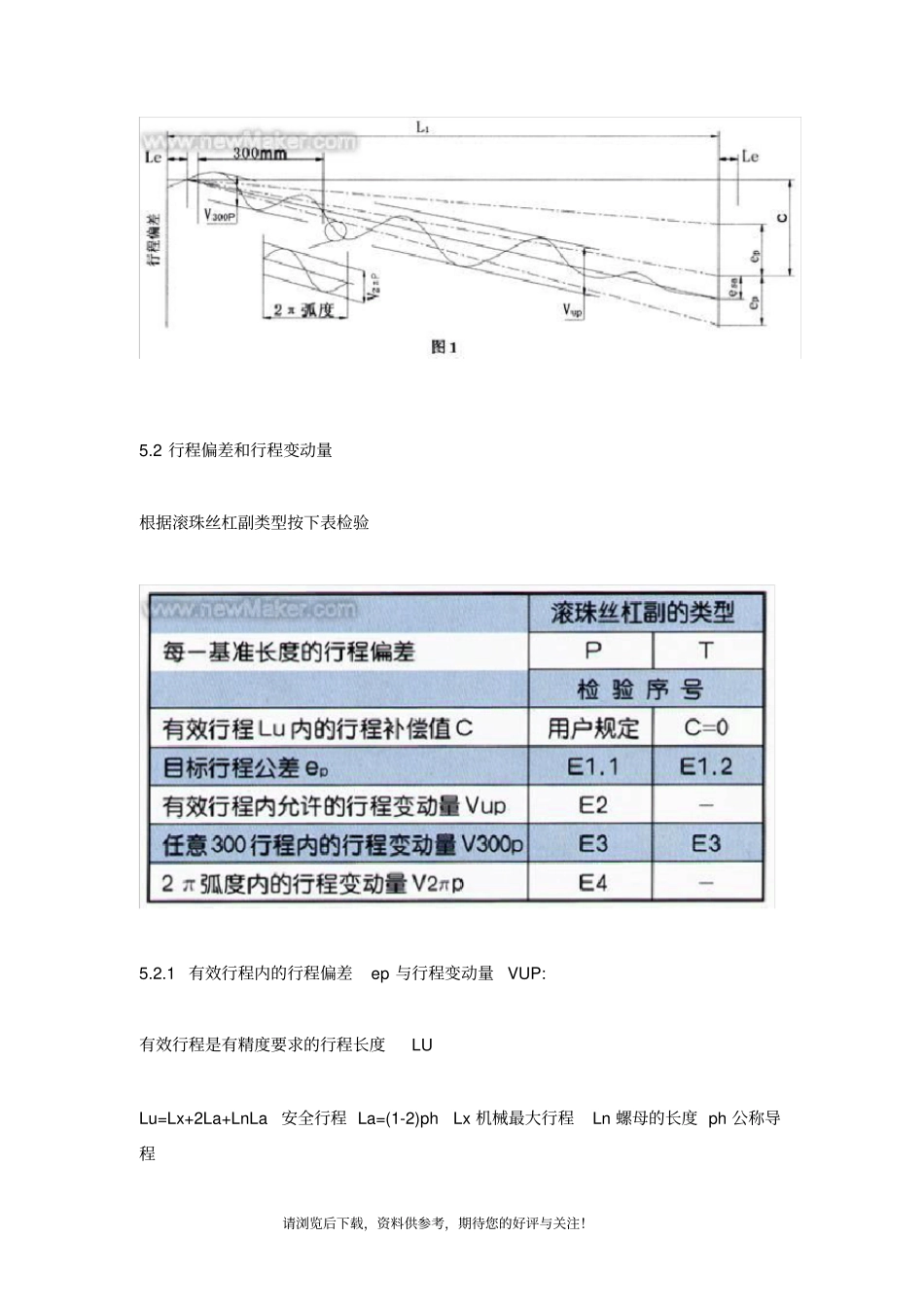

请浏览后下载，资料供参考，期待您的好评与关注！滚珠丝杠基础知识 (上)来源 : 微小型轴承网 2006-4-19 8:52:001 滚珠丝杠公称直径与公称导程组合、制造范围3 滚珠丝杠副的结构类型、编号方法请浏览后下载，资料供参考，期待您的好评与关注！5 滚珠丝杠副的精度5.1 精密等级根据使用范围及要求将滚珠丝杠副分为定位滚珠丝杠幅(P)传动滚珠丝杠副 (T)，精度分为七个等级，即1、2、 3、4、5、6、7、10 级， 1 级精度最高，依次降低。请浏览后下载，资料供参考，期待您的好评与关注！5.2 行程偏差和行程变动量根据滚珠丝杠副类型按下表检验5.2.1 有效行程内的行程偏差ep 与行程变动量VUP: 有效行程是有精度要求的行程长度LU Lu=Lx+2La+LnLa安全行程 La=(1-2)ph Lx 机械最大行程Ln 螺母的长度 ph 公称导程请浏览后下载，资料供参考，期待您的好评与关注！E1-E2 按国家标准 GB/T17857.3-1998 ，“滚珠丝杠副的验收条件和验收检验”。见附表 1。5.2.2 300mm 行程内与 2π 弧度行程内行程变动量V300P 与 V2 π p E3-E4 按国家标准 GB/T17857.3-1998 ，“滚珠丝杠副的验收条件和验收检验”。见附表 1 续。5.2.3 余程 Le 余程是没有精度要求的行程长度。余程表 6 6 行程补偿值 C 6.1 滚珠丝杠的热变形将导致长度、定位精度变化，热变形可由下式给出：δ t= α *△t*Lu (公式 1) α-热膨胀系数 (12.0*10-6) △t -温升 (一般取 2-4℃) Lu-有效行程 (Lu=Lx+2La+Ln) 或 Lu=L1-2Le L1-螺纹全长Le-余程 Le 见表 6 请浏览后下载，资料供参考，期待您的好评与关注！6.2 目标行程 Phs 为了补偿由于热膨胀或弹性变形引起的丝杠长度变化，将滚珠丝杠的导程制造得稍大于或小于公称导程， 着根据实际需要提出得含有方向目标要求的导程叫目标导程。目标导程乘以丝杠上的有效圈数叫目标行程。6.3 目标偏差C 目标行程和公称行程之差叫行程偏差C，为了补偿热变形的影响，行程偏差C=δ t( δt 见公式 1)并为负值。6.4 丝杠的预拉伸力规定了行程偏差C 的滚珠丝杠副， 在采用固定 -固定安装方式时， 还可以采用丝杠预拉伸的方法来进一步补偿热变形，预拉伸力Ft: Ft= δ t*A*E/ Lu=α *△t*E*( π d22/4)(公式 2) E-弹性模量2.1 ×105Mpa( 即 2.1 ×105N/mm2) d2-丝杠底径 (mm) △t-温升(一般取 2-4℃) 7 基本额定载荷及寿命7.1 轴向基本额定静载荷Coa 滚珠丝杠副在...
