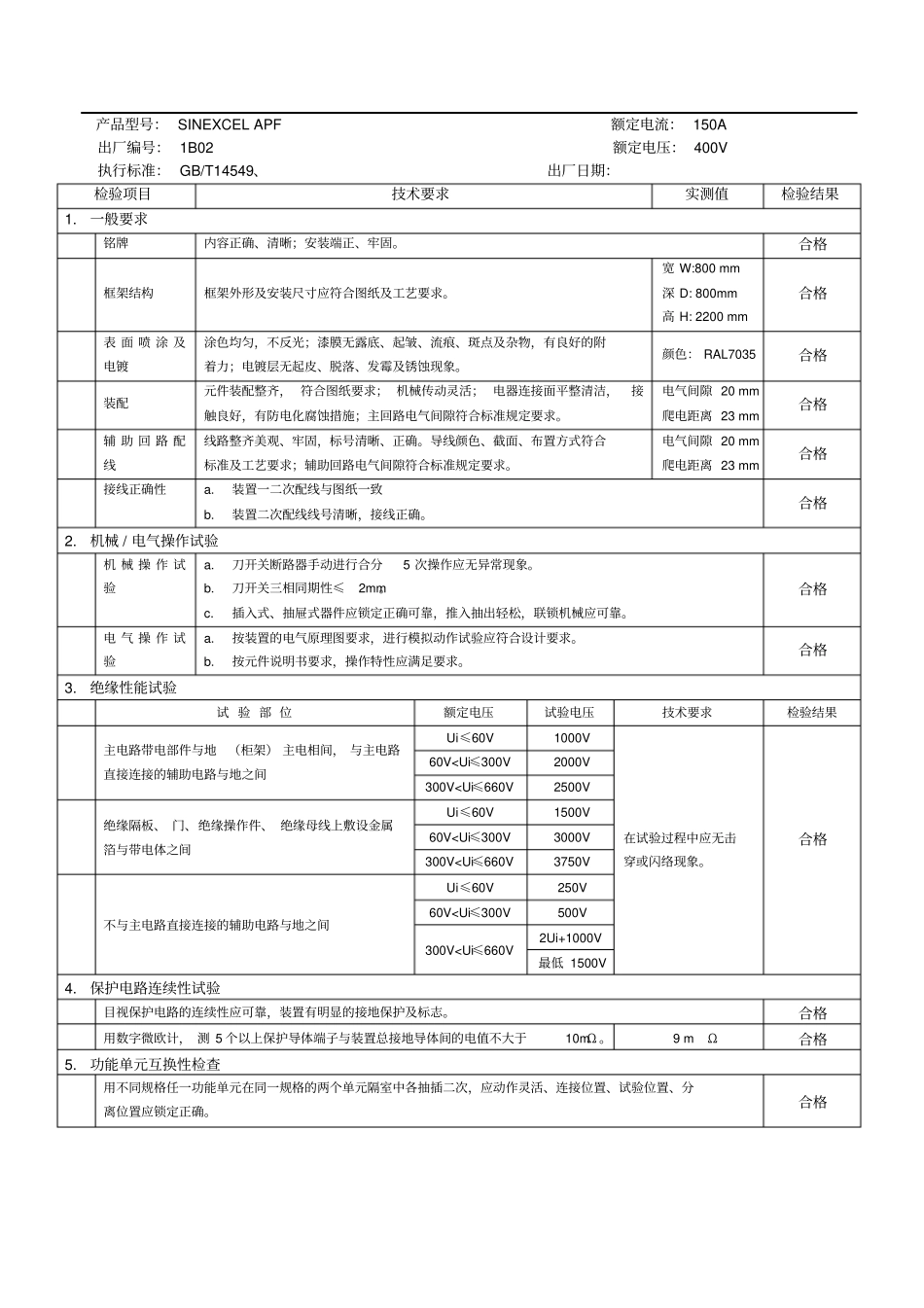

产品型号： SINEXCEL APF 额定电流： 150A 出厂编号： 1B02 额定电压： 400V 执行标准： GB/T14549、出厂日期：检验项目技术要求实测值检验结果1. 一般要求铭牌内容正确、清晰；安装端正、牢固。合格框架结构框架外形及安装尺寸应符合图纸及工艺要求。宽 W:800 mm深 D: 800mm高 H: 2200 mm合格表 面 喷 涂 及电镀涂色均匀，不反光；漆膜无露底、起皱、流痕、斑点及杂物，有良好的附着力；电镀层无起皮、脱落、发霉及锈蚀现象。颜色： RAL7035合格装配元件装配整齐， 符合图纸要求； 机械传动灵活； 电器连接面平整清洁，接触良好，有防电化腐蚀措施；主回路电气间隙符合标准规定要求。电气间隙 20 mm爬电距离 23 mm合格辅 助 回 路 配线线路整齐美观、牢固，标号清晰、正确。导线颜色、截面、布置方式符合标准及工艺要求；辅助回路电气间隙符合标准规定要求。电气间隙 20 mm爬电距离 23 mm合格接线正确性a.装置一二次配线与图纸一致b.装置二次配线线号清晰，接线正确。合格2. 机械 / 电气操作试验机 械 操 作 试验a.刀开关断路器手动进行合分5 次操作应无异常现象。b.刀开关三相同期性≤2mm。c.插入式、抽屉式器件应锁定正确可靠，推入抽出轻松，联锁机械应可靠。合格电 气 操 作 试验a.按装置的电气原理图要求，进行模拟动作试验应符合设计要求。b.按元件说明书要求，操作特性应满足要求。合格3. 绝缘性能试验试 验 部 位额定电压试验电压技术要求检验结果主电路带电部件与地（柜架） 主电相间， 与主电路直接连接的辅助电路与地之间Ui≤60V1000V在试验过程中应无击穿或闪络现象。合格60V
