激光跟踪焊接机器人系统技术方案

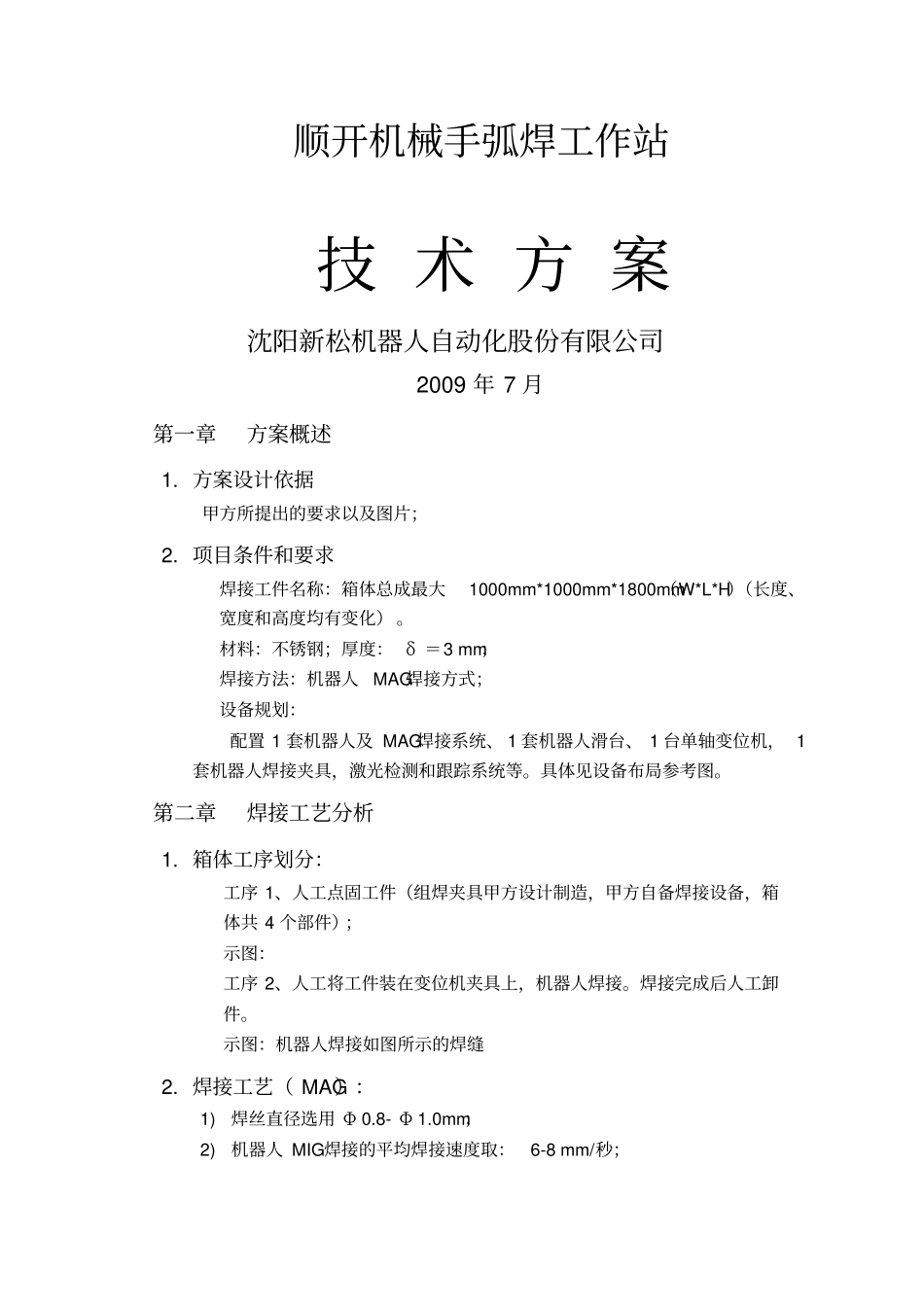

激光跟踪焊接机器人系统技术方案_第1页
1/13
激光跟踪焊接机器人系统技术方案_第2页
2/13

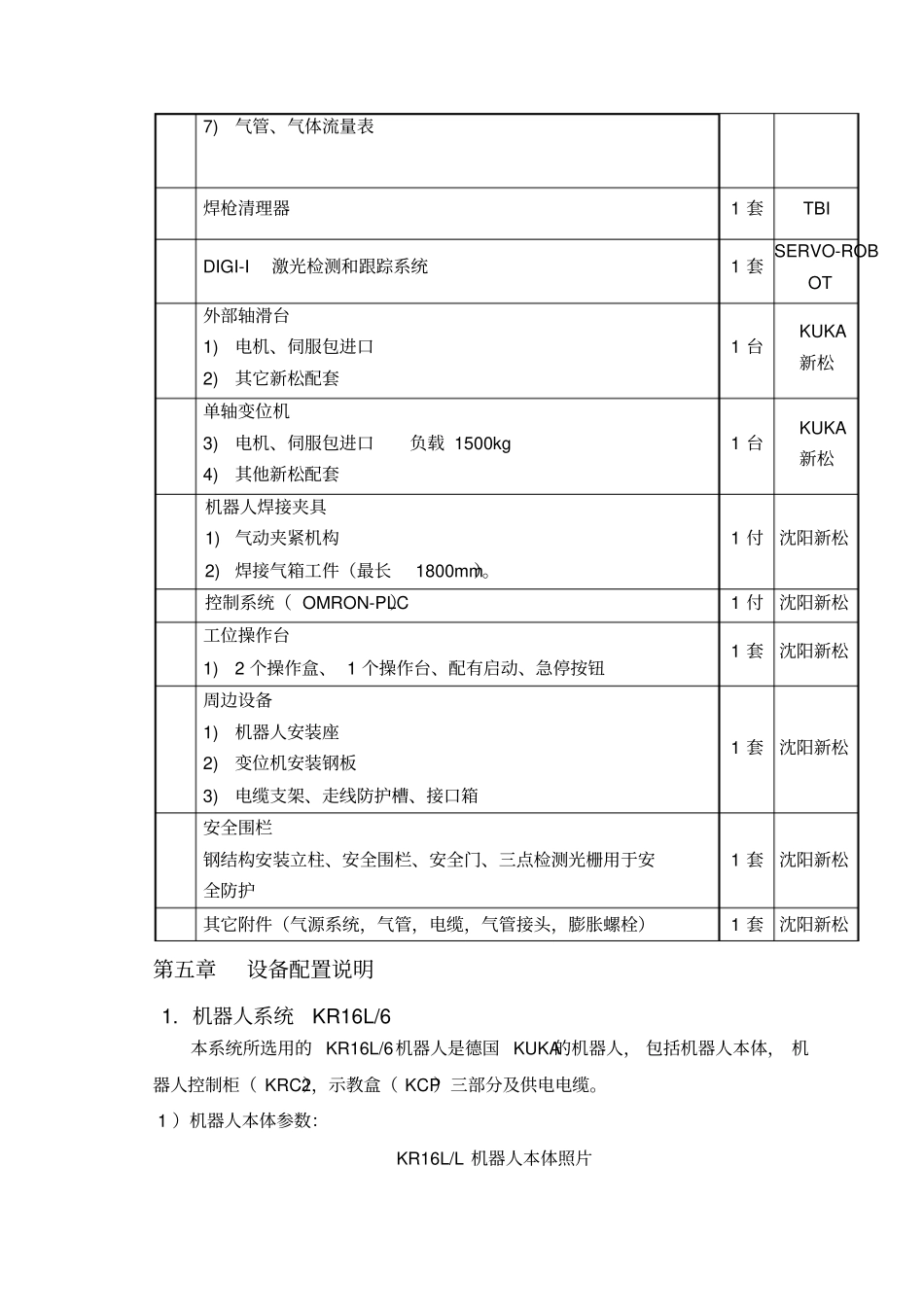

激光跟踪焊接机器人系统技术方案_第3页
3/13
顺开机械手弧焊工作站技 术 方 案沈阳新松机器人自动化股份有限公司2009 年 7 月第一章方案概述1. 方案设计依据甲方所提出的要求以及图片;2. 项目条件和要求焊接工件名称:箱体总成最大 1000mm*1000mm*1800mm(W*L*H)(长度、宽度和高度均有变化) 。材料:不锈钢;厚度: δ =3 mm;焊接方法:机器人MAG焊接方式;设备规划:配置 1 套机器人及 MAG焊接系统、 1 套机器人滑台、 1 台单轴变位机, 1套机器人焊接夹具,激光检测和跟踪系统等。具体见设备布局参考图。第二章焊接工艺分析1. 箱体工序划分:工序 1、人工点固工件(组焊夹具甲方设计制造,甲方自备焊接设备,箱体共 4 个部件);示图:工序 2、人工将工件装在变位机夹具上,机器人焊接。焊接完成后人工卸件。示图:机器人焊接如图所示的焊缝2. 焊接工艺( MAG):1)焊丝直径选用 Φ 0.8- Φ 1.0mm;2)机器人 MIG焊接的平均焊接速度取:6-8 mm/秒;3)每条焊缝的机器人焊接辅助时间,即机器人平均移动时间取:3 秒(包括机器人变换姿态、加减速、空程运动时间,及焊接起弧、收弧时间);第三章系统总体方案1. 方案总体介绍本方案采用KUKA KR16L/6 机器人和弗尼斯的TPS4000 焊接系统,通过sevorobot 的 DIGI-I激光传感器检测焊缝的位置进行焊接,并增加激光跟踪系统随时对焊接进行修正。机器人夹具放在单轴变位机上,机器人安装在外部轴滑台上,保证焊接的姿态。经过仿真:目前需用的机器人基本上可以满足最长1800 的焊接。关于夹具能适应多品种的问题:目前认为一套夹具可以通用,由于工件宽度及高度变动范围太大,为了适应有些型号的工件焊接,需要手工更换夹具上的部分底座。2. 设备布局参考图设备按 1套夹具的输入输出数量预留接口。第四章系统设备配置表序号名称和规格数量备注弧焊机器人系统1)本体 : KR16L/6 2)控制柜 : KRC 3)示教盒(中文英文双语显示, 、电缆长度: 10m)4)供电电缆(本体控制柜,长度:5m)1 套KUKA 焊接系统1)焊接电源 TPS4000(输入 AC380V)2)防碰撞传感器(TBI)、焊枪( TBI )、校枪规3)焊枪同轴电缆、装配支架4)送丝机构、电缆及安装基座5)+/- 极电源电缆( 5m)6)焊机接口控制电缆1 套福尼斯7)气管、气体流量表焊枪清理器1 套TBI DIGI-I 激光检测和跟踪系统1 套SERVO-ROBOT 外部轴滑台1)电机、伺服包进口2)其它新松配套1 台KUKA 新松单轴变位机3)电机、伺服包进口负载 1500kg ...
