激光雕刻切割操纵系统TL301接线图

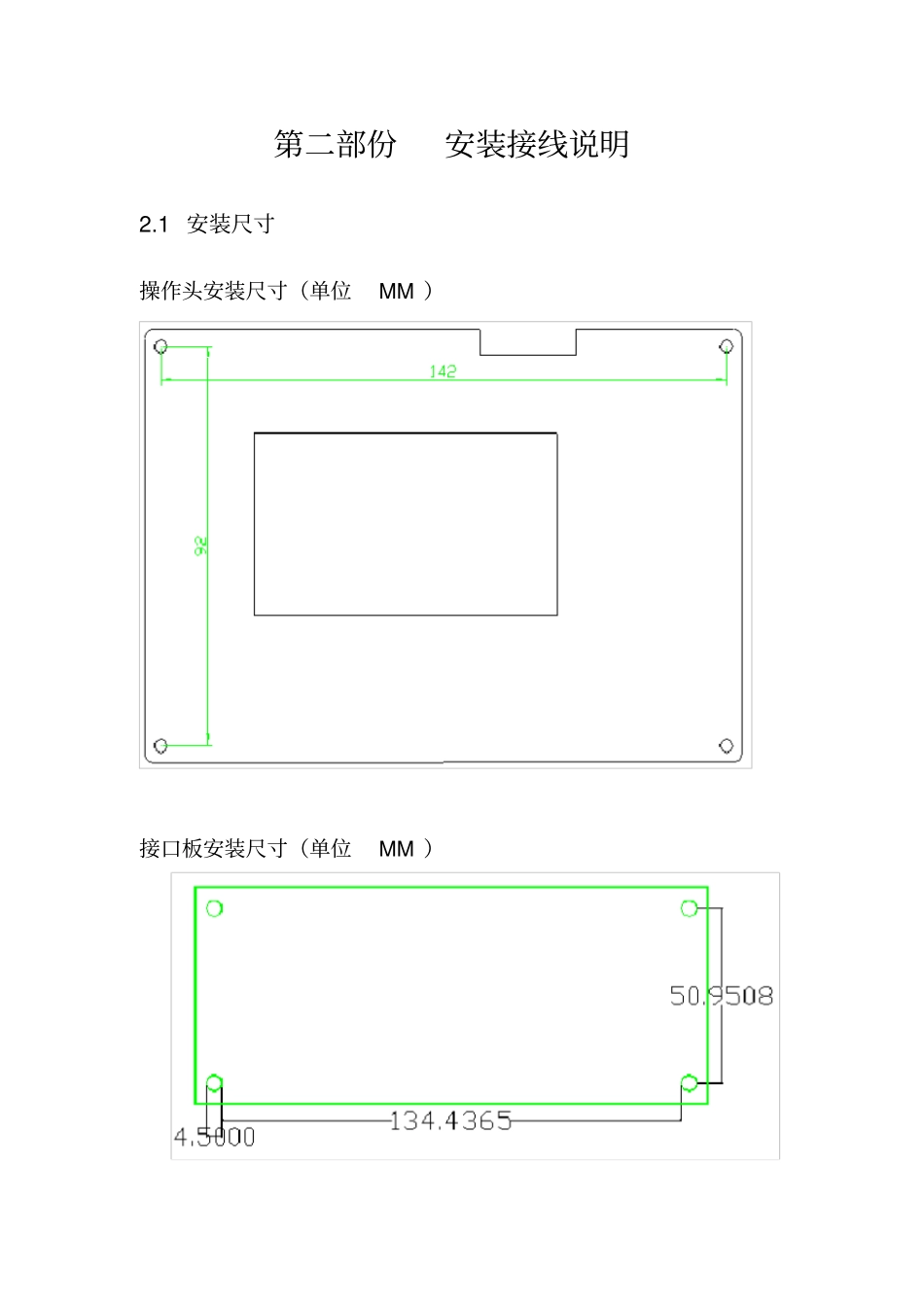

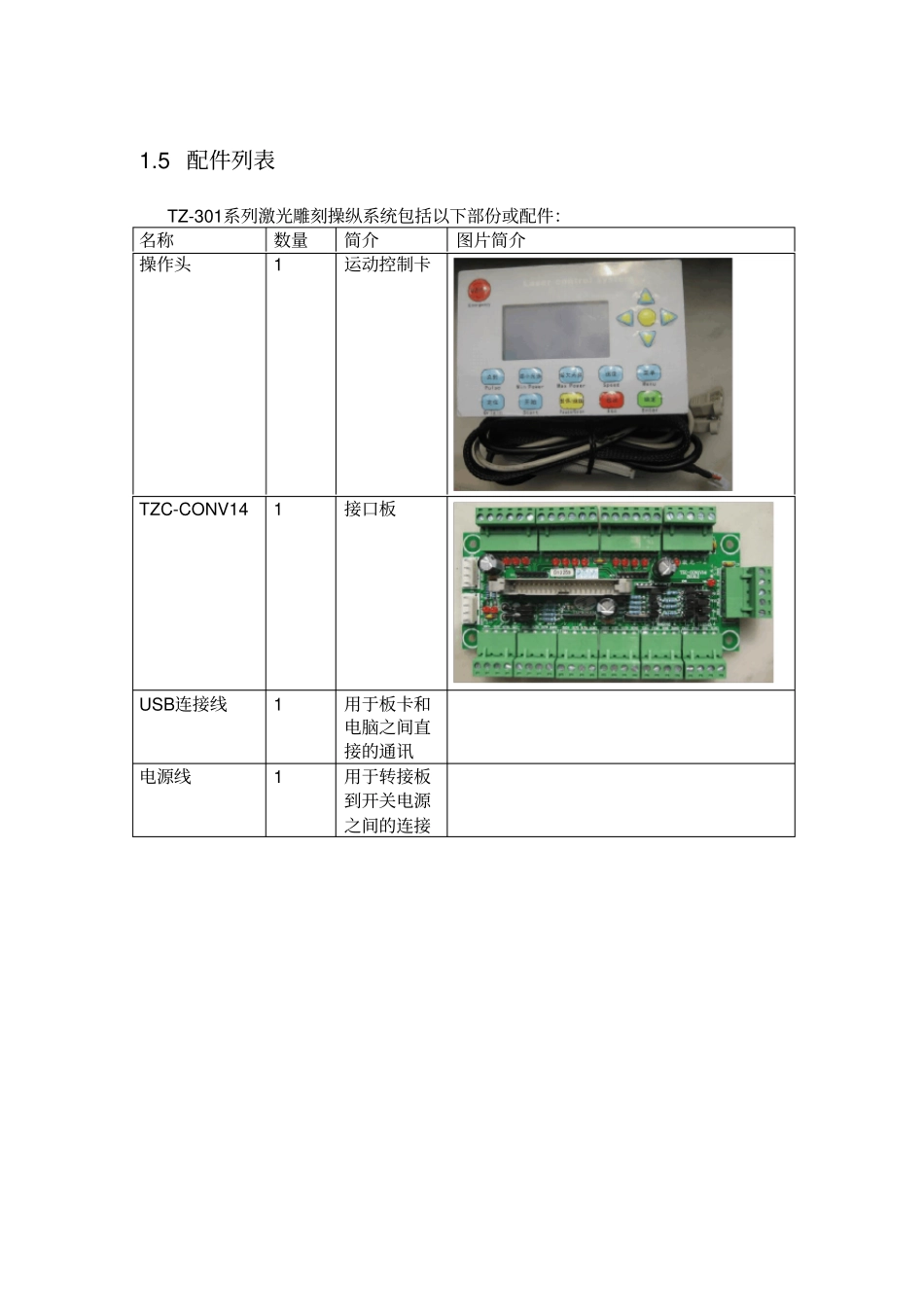

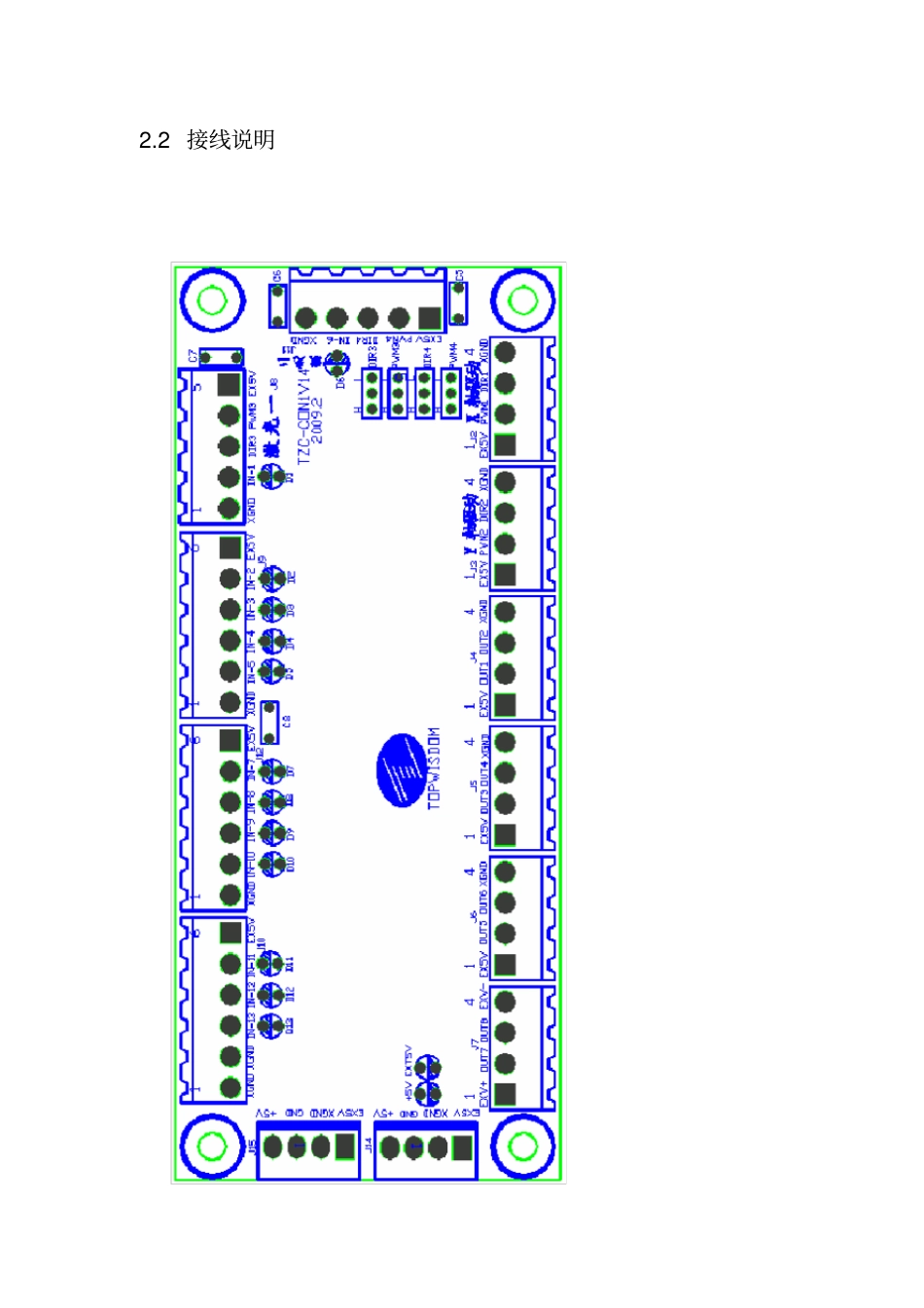

1.5 配件列表TZ-301系列激光雕刻操纵系统包括以下部份或配件：名称数量简介图片简介操作头1 运动控制卡TZC-CONV14 1 接口板USB连接线1 用于板卡和电脑之间直接的通讯电源线1 用于转接板到开关电源之间的连接第二部份安装接线说明2.1 安装尺寸操作头安装尺寸（单位MM ）接口板安装尺寸（单位MM ）2.2 接线说明一、轴接线图Y、Z 轴类似。二、激光电源接线图激光电源 1 （成都激光电源）激光电源 2 类似。XGND DIR1 PWM1 EX5V J2 PUL+ PUL- DIR+ DIR- ENA+ ENA- X 轴 驱 动器GND U V W Vdc 36V地+36V 接电机低电平有效EX5V PWM3 DIR3 IN-1 XGND J8 3、吹气信号接线图4、抬笔信号接线图五、限位信号接线图其它限位类似。XGND IN-5 IN-4 IN-3 IN-2 EX5V J9 0V 0 C 5V 光电限为开关X 轴原点到位信号XGND OUT8 OUT7 EXV+ J7 5V 继电器EX5V XGND OUT8 OUT7 EXV+ J7 EX5V 开关电源24地5V 继电器2.3 接口板信号说明本系统采纳双 5V 供电。系统电源接口 J15（开关电源接口）引脚定义1 EX 5V 外 5V 电源正（输入）2 XGND 外 5V 电源地（输入）3 GND 内 5V 电源地（输入）4 +5V 内 5V 电源正（输入）电源接口 J14（主板供电接口）引脚定义1 EX 5V 外 5V 电源正（输出）2 XGND 外 5V 电源地（输出）3 GND 内 5V 电源地（输出）4 +5V 内 5V 电源正（输出）数据线接口 J1 引脚定义1 E5VG 2 OUT4 3 OUT3 4 OUT2 5 OUT1 6 E5VG 7 DIR4 8 PWM4 9 DIR3 10 PWM3 11 E5VG 12 DIR2 13 PWM2 14 DIR1 15 PWM1 16 E5VG 17 OUT5 18 OUT6 19 OUT7 20 OUT8 21 E5VG 22 INPUT12 23 INPUT11 24 INPUT10 25 INPUT9 26 INPUT8 27 INPUT7 28 INPUT6 29 INPUT5 30 INPUT4 31 INPUT3 32 INPUT2 33 INPUT1 34 E5VG 35 INPUT16 36 INPUT15 37 INPUT14 38 INPUT13 39 EXT5V 40 EXT5V 2.3-3 U 盘线主板接口 J9，标签标识 U 盘连接线。可直接插U 盘读写。2.3-4 PC 连接线主板接口 J8，标签标识 PC 连接线。可用 USB 连接线连接电脑读写文件。驱动器接口X 轴接口 J2 引脚定义1 EX5V 外 5V 电源正（输出） PUL+、DIR+ 2 PWM1 步进脉冲（输出） PUL- 3 DR1 方向信号（输出） DIR- 4 X GND 外 5V 电源地（输出）Y 轴接口 J3 引脚定义1 EX5V 外 5V 电...
