灌砂法测定压实度试验规程

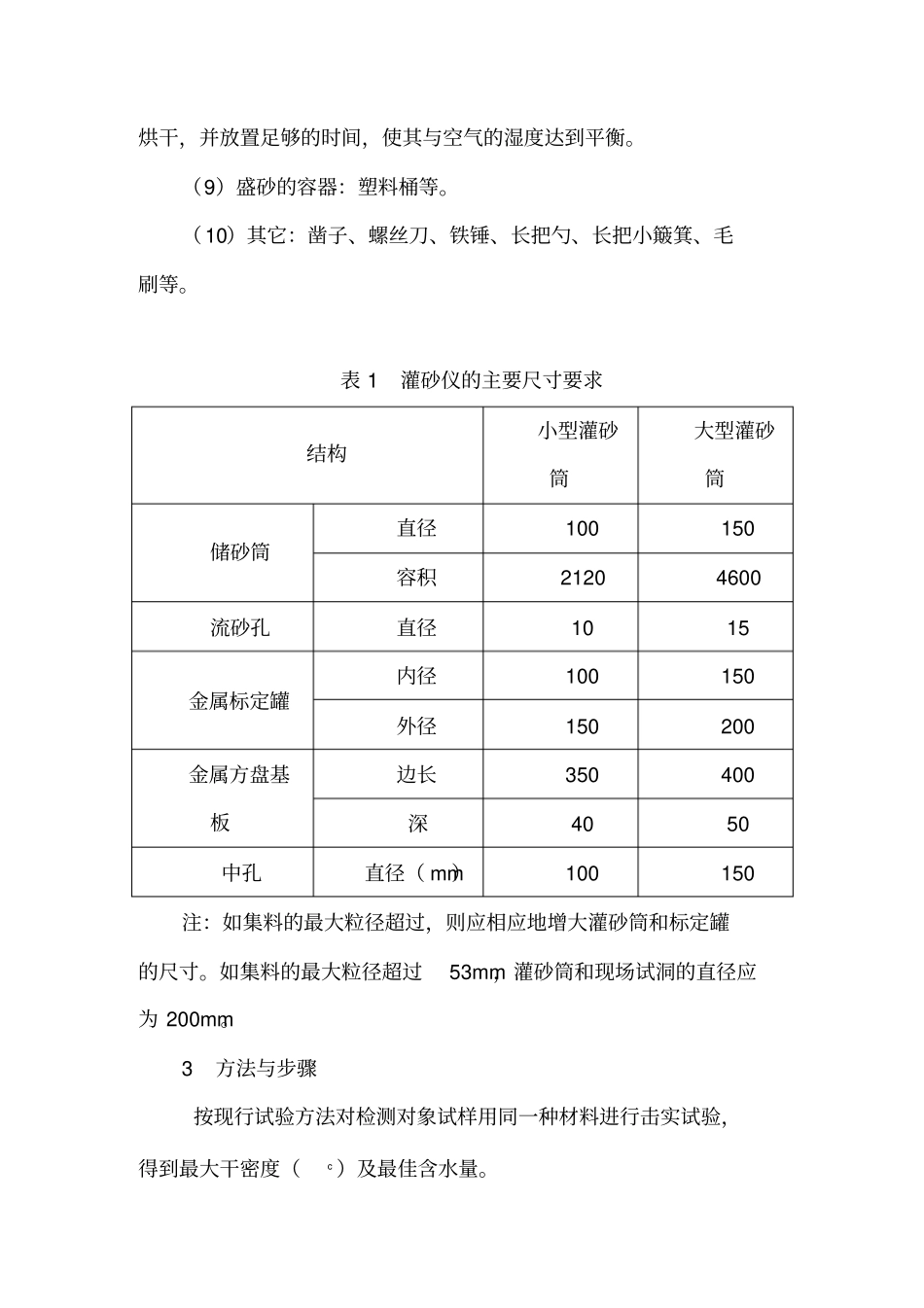

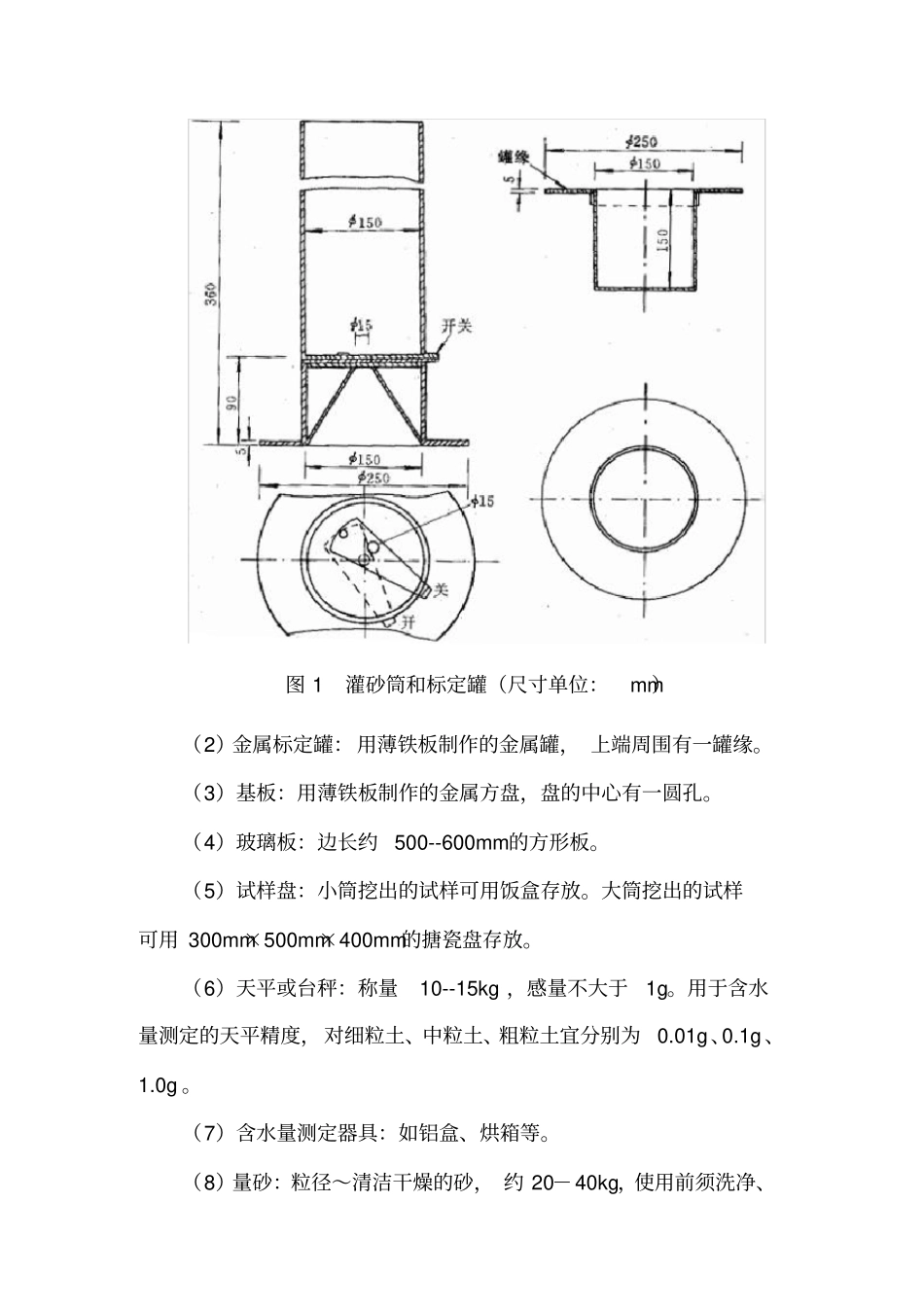

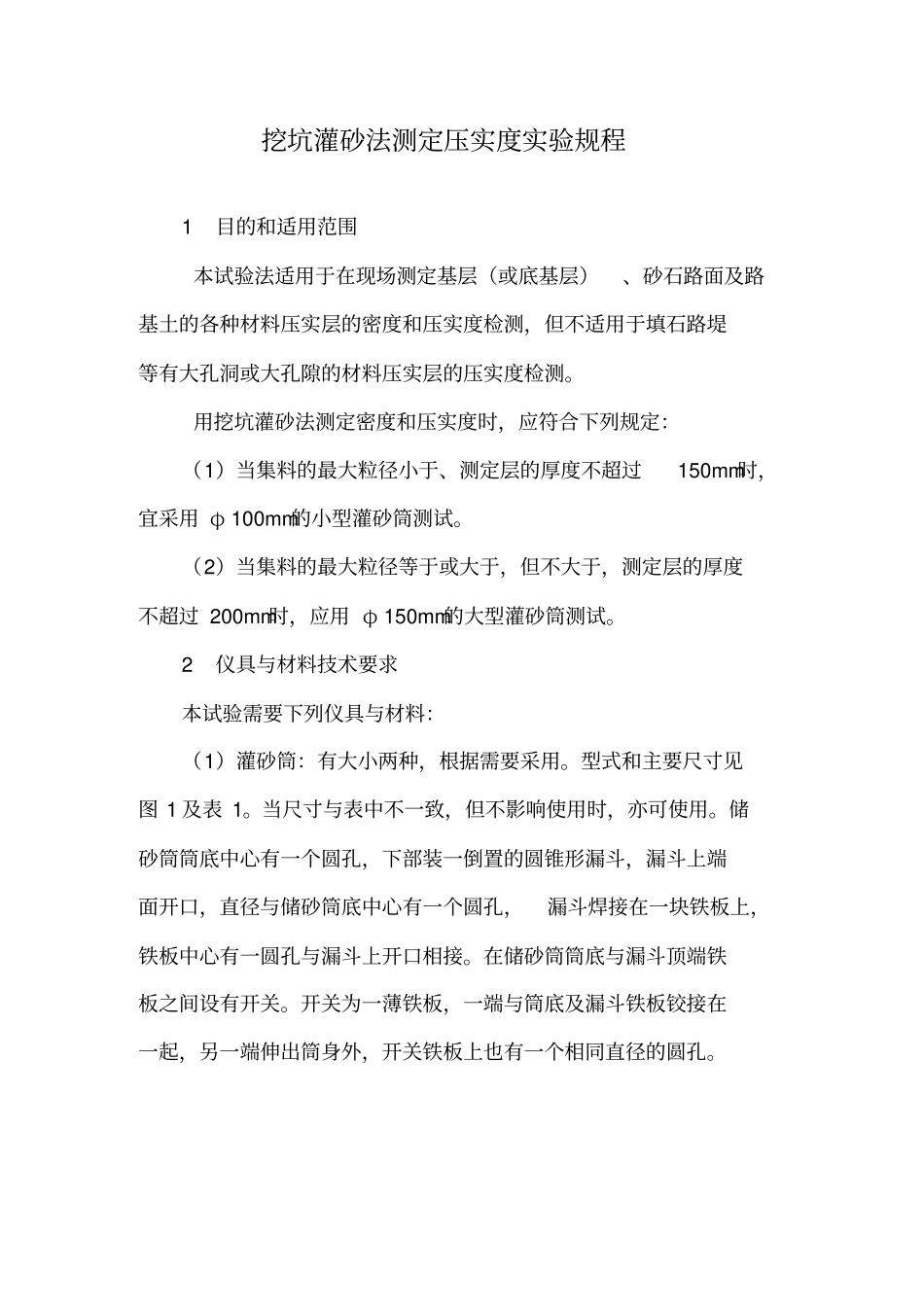

挖坑灌砂法测定压实度实验规程1 目的和适用范围本试验法适用于在现场测定基层（或底基层）、砂石路面及路基土的各种材料压实层的密度和压实度检测，但不适用于填石路堤等有大孔洞或大孔隙的材料压实层的压实度检测。用挖坑灌砂法测定密度和压实度时，应符合下列规定：（1）当集料的最大粒径小于、测定层的厚度不超过150mm时，宜采用 φ 100mm的小型灌砂筒测试。（2）当集料的最大粒径等于或大于，但不大于，测定层的厚度不超过 200mm时，应用 φ 150mm的大型灌砂筒测试。2 仪具与材料技术要求本试验需要下列仪具与材料：（1）灌砂筒：有大小两种，根据需要采用。型式和主要尺寸见图 1 及表 1。当尺寸与表中不一致，但不影响使用时，亦可使用。储砂筒筒底中心有一个圆孔，下部装一倒置的圆锥形漏斗，漏斗上端面开口，直径与储砂筒底中心有一个圆孔，漏斗焊接在一块铁板上，铁板中心有一圆孔与漏斗上开口相接。在储砂筒筒底与漏斗顶端铁板之间设有开关。开关为一薄铁板，一端与筒底及漏斗铁板铰接在一起，另一端伸出筒身外，开关铁板上也有一个相同直径的圆孔。图 1 灌砂筒和标定罐（尺寸单位：mm）（2）金属标定罐：用薄铁板制作的金属罐， 上端周围有一罐缘。（3）基板：用薄铁板制作的金属方盘，盘的中心有一圆孔。（4）玻璃板：边长约500--600mm的方形板。（5）试样盘：小筒挖出的试样可用饭盒存放。大筒挖出的试样可用 300mm×500mm×400mm的搪瓷盘存放。（6）天平或台秤：称量10--15kg ，感量不大于1g。用于含水量测定的天平精度，对细粒土、中粒土、粗粒土宜分别为0.01g、0.1g、1.0g 。（7）含水量测定器具：如铝盒、烘箱等。（8）量砂：粒径～清洁干燥的砂， 约 20－40kg，使用前须洗净、烘干，并放置足够的时间，使其与空气的湿度达到平衡。（9）盛砂的容器：塑料桶等。（10）其它：凿子、螺丝刀、铁锤、长把勺、长把小簸箕、毛刷等。表 1 灌砂仪的主要尺寸要求结构小型灌砂筒大型灌砂筒储砂筒直径100150容积21204600流砂孔直径1015金属标定罐内径100150外径150200金属方盘基板边长350400深4050中孔直径（ mm）100150注：如集料的最大粒径超过，则应相应地增大灌砂筒和标定罐的尺寸。如集料的最大粒径超过53mm，灌砂筒和现场试洞的直径应为 200mm。3 方法与步骤按现行试验方法对检测对象试样用同一种材料进行击实试验，得到最大干密度（c ）及最佳含水量。按的规定选用适宜的灌砂筒。按下列步骤标定灌砂筒下部圆锥...
