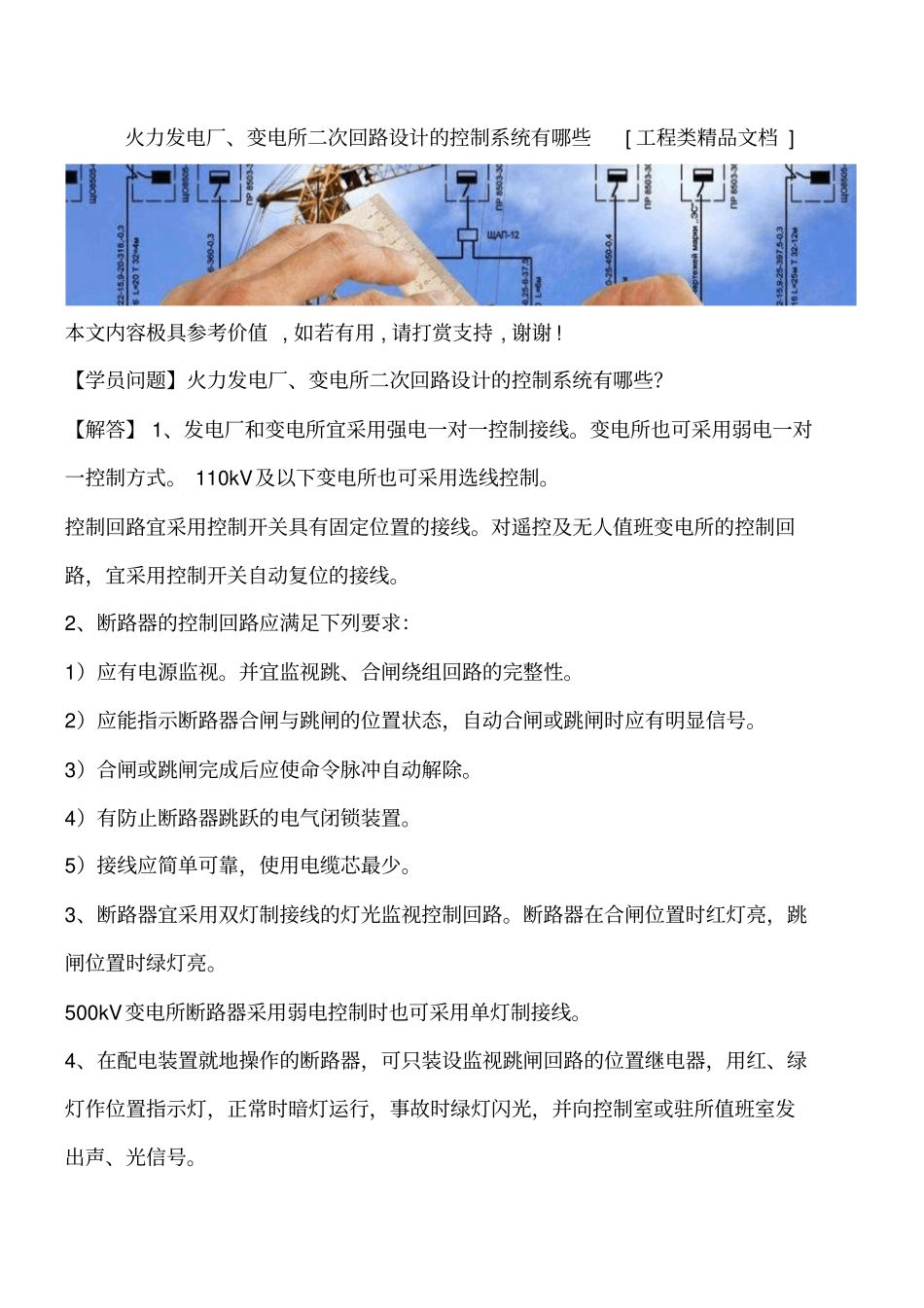

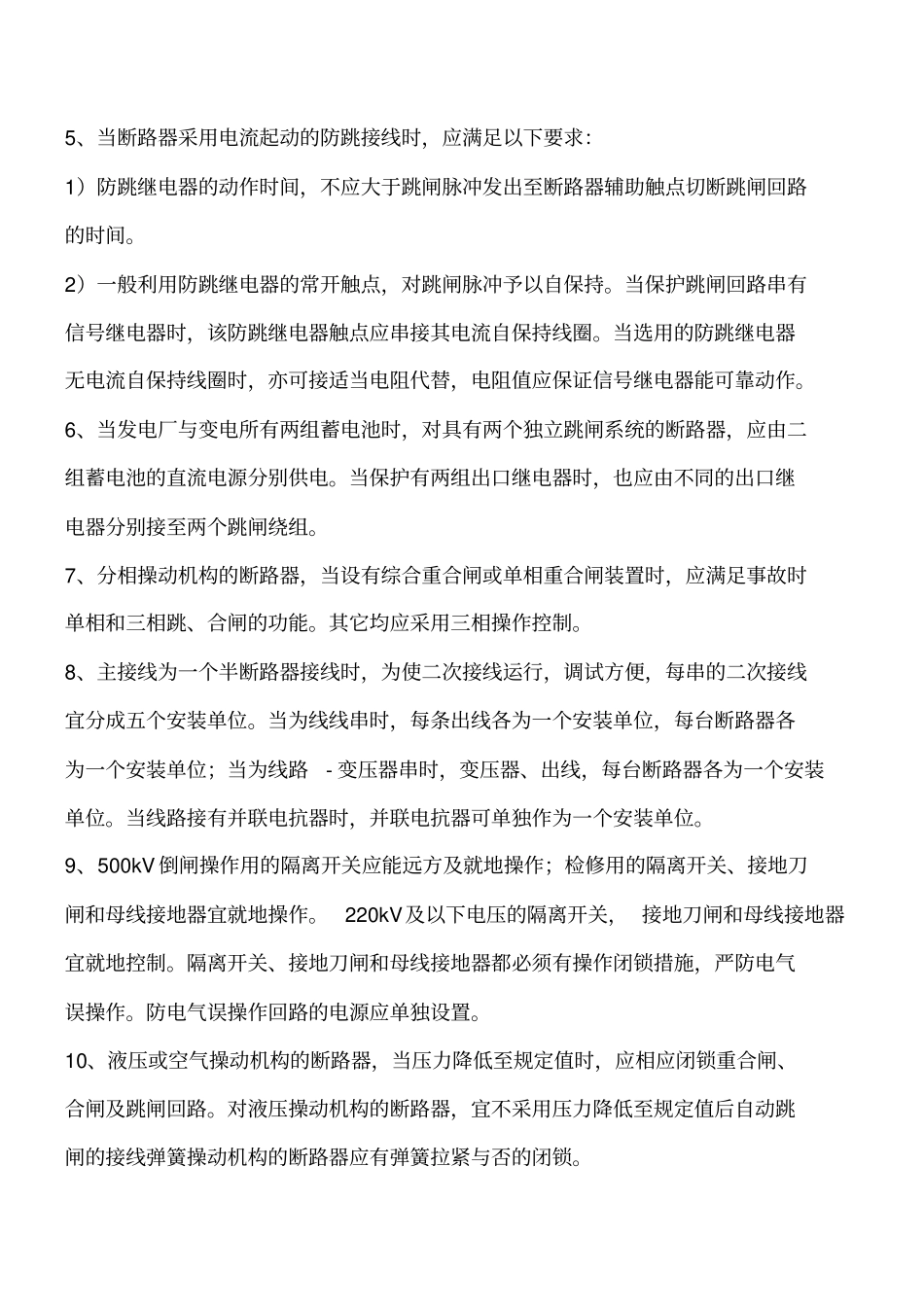

火力发电厂、变电所二次回路设计的控制系统有哪些[ 工程类精品文档 ] 本文内容极具参考价值 , 如若有用 , 请打赏支持 , 谢谢 ! 【学员问题】火力发电厂、变电所二次回路设计的控制系统有哪些？【解答】 1、发电厂和变电所宜采用强电一对一控制接线。变电所也可采用弱电一对一控制方式。 110kV及以下变电所也可采用选线控制。控制回路宜采用控制开关具有固定位置的接线。对遥控及无人值班变电所的控制回路，宜采用控制开关自动复位的接线。2、断路器的控制回路应满足下列要求：1）应有电源监视。并宜监视跳、合闸绕组回路的完整性。2）应能指示断路器合闸与跳闸的位置状态，自动合闸或跳闸时应有明显信号。3）合闸或跳闸完成后应使命令脉冲自动解除。4）有防止断路器跳跃的电气闭锁装置。5）接线应简单可靠，使用电缆芯最少。3、断路器宜采用双灯制接线的灯光监视控制回路。断路器在合闸位置时红灯亮，跳闸位置时绿灯亮。500kV变电所断路器采用弱电控制时也可采用单灯制接线。4、在配电装置就地操作的断路器，可只装设监视跳闸回路的位置继电器，用红、绿灯作位置指示灯，正常时暗灯运行，事故时绿灯闪光，并向控制室或驻所值班室发出声、光信号。5、当断路器采用电流起动的防跳接线时，应满足以下要求：1）防跳继电器的动作时间，不应大于跳闸脉冲发出至断路器辅助触点切断跳闸回路的时间。2）一般利用防跳继电器的常开触点，对跳闸脉冲予以自保持。当保护跳闸回路串有信号继电器时，该防跳继电器触点应串接其电流自保持线圈。当选用的防跳继电器无电流自保持线圈时，亦可接适当电阻代替，电阻值应保证信号继电器能可靠动作。6、当发电厂与变电所有两组蓄电池时，对具有两个独立跳闸系统的断路器，应由二组蓄电池的直流电源分别供电。当保护有两组出口继电器时，也应由不同的出口继电器分别接至两个跳闸绕组。7、分相操动机构的断路器，当设有综合重合闸或单相重合闸装置时，应满足事故时单相和三相跳、合闸的功能。其它均应采用三相操作控制。8、主接线为一个半断路器接线时，为使二次接线运行，调试方便，每串的二次接线宜分成五个安装单位。当为线线串时，每条出线各为一个安装单位，每台断路器各为一个安装单位；当为线路- 变压器串时，变压器、出线，每台断路器各为一个安装单位。当线路接有并联电抗器时，并联电抗器可单独作为一个安装单位。9、500kV 倒闸操作用的隔离开关应能远方及就地操作；检修用的隔离开关、接地刀闸和...
