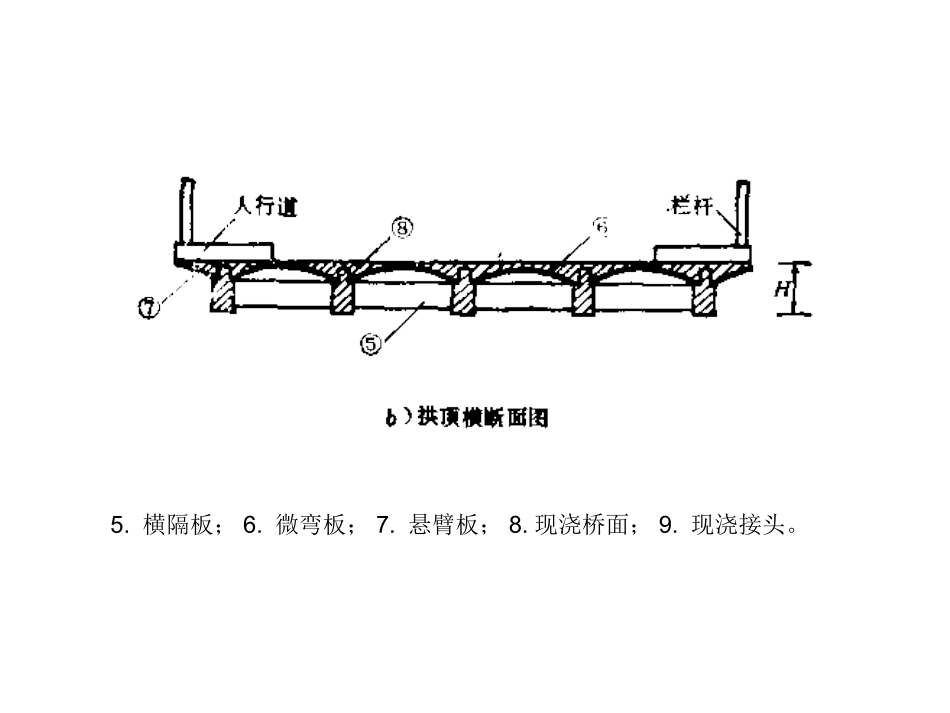

刚架拱桥刚架拱桥是在双曲拱桥、桁架拱桥、肋拱桥和斜腿刚架桥基础上发展起来的另一种新桥型。属于有推力的高次超静定结构。由于它具有构件少，自重轻，整体性好，刚度大，施工简便，经济指标较先进，造型美观等优点，在我国得到了广泛应用。刚架拱桥的上部结构由刚架拱片、横向联结系和桥面系等部分组成。1.主拱腿；2.实腹段；3.腹孔段(中腹孔和边腹孔)；4.次拱腿；5.横隔板。1.刚架拱的构造5.横隔板；6.微弯板；7.悬臂板；8.现浇桥面；9.现浇接头。主梁和主拱腿的交接处称为主节点，次梁和次拱腿的交接处称为次节点。节点构造一般均按固结设计，并配置钢筋。主拱腿和次拱腿的支座分别称为主支座和次支座，根据构造型式和所选计算图式不同，可以采用固结和铰接(平铰或较完善的弧形铰)。主梁和主拱腿构成的拱形结构的几何形状是否合理，对全桥结构的受力有显著的影响。主梁和次梁的梁肋上缘线一般与桥面纵向平行，主梁下边缘线一般可采用：二次抛物线、圆弧线或悬链线，使主梁成为变截面构件。主拱腿可根据跨径大小和施工方法等不同，设计成等截面直杆或微曲杆。有时从美观考虑，也可采用与主梁同一曲线的弧形杆，同时可改善梁、拱腿的受力性能。根据不同的施工方法和条件（运输、安装能力等），刚架拱片可以采用现浇或预制安装方法施工，目前大多数采用后者。为了减小吊装重量，可将实腹段和纵梁、斜撑等分别预制，现浇混凝土接头连接。当跨径较大时，纵梁还可分段预制。横向联系是为使刚架拱片联成整体共同受力、并保证横向稳定而设置的。为了简化构造，横向联系可采用预制装配式的横系梁和横隔板形式，其间距视跨径大小酌情布置，一般取为3～5m。一般在刚架拱片的跨中，主、次节点，次梁端部等处设置横系梁。当跨径较大或者跨径小、桥面很宽时，为加强跨中实腹段刚架拱片间的横向整体性，有利于荷载的横向分布，可增设直抵桥面板的横隔板。桥面系可由预制微弯板、现浇混凝土填平层、桥面铺装等部分组成，也可采用预制空心板、现浇混凝土层及桥面铺装构成。刚架拱桥属于有水平推力的轻型钢筋混凝土拱式结构，目前多用于中等跨径桥梁，它也是在软土地基上修建拱桥的实践中发展起来的一种新桥型，还待今后不断的总结和提高。2.刚架拱主要构造尺寸拟定刚架拱跨中截面的高度，可采用如下经验公式估算：)100350(0lkhh0lk式中：－跨中截面高度(mm)；－拱圈净跨径(mm);－荷载系数，对于公路－I级为1.4，公路－II级为1.2。对于桥墩刚度较小的多跨刚架拱桥，跨中截面的高度通常约为跨径的1/30～1/50。刚架拱片的数量与桥宽、跨径等有关。拱片间距一般约为2.0～3.5m左右，当预应力混凝土空心板和预应力刚架拱片配合使用时，片间距离还可适当加大，减少拱片数量，可以取得较好的经济效果。刚架拱片各主要节点的位置不仅关系到结构的受力状况，也关系到全桥的外形美观。主节点位置由实腹段长度和拱腿斜度确定。一般情况下，实腹段长度约为桥梁跨径的0.4～0.5倍，拱腿与水平线夹角在30度左右，主节点位置取在0.25～0.3跨径处。次节点的位置则与主节点位置和空腹段边纵梁（墩或台至第一根斜撑之间）跨度的大小有关，当只有一根斜撑的拱片，一般可将次节点布置在纵梁的中点附近，以改善纵梁的内力。实腹段一般为变截面构件，其底缘的弧线可采用矢跨比为1/16～1/20左右的二次抛物线或其他曲线，此时拱腿可采用直杆或微曲杆。为了改善拱片受力和美观，拱腿与实腹段也可采用同一根曲线。刚架拱片的厚度一般为200～400mm，为了简化施工，实腹段、斜撑均采用相同宽度。纵梁的高度由边纵梁（无斜撑水平分压力作用）的受力所控制，一般小于拱的跨中高度。实腹段、纵梁采用凸形截面，斜撑采用矩形截面。斜撑高度约为其高度的2.5～3.5倍。在初步拟订截面尺寸后，再经过试算进行调整。其他相似构造的尺寸同桁架拱。3.刚架拱的计算(1)基本假定及计算模型1)恒载作用时，拱腿脚和斜撑脚均为铰接，活载作用时，拱腿脚固结，斜撑脚铰接、弦杆支座无论恒载、活载，均作为允许水平位移的竖向链杆。2)恒载全部由刚架拱片与横系梁组成的结构承担。3)活载和附加力由裸拱片与桥面系组成的整体结构承担（不包括桥面...
