火电厂标示种类及说明

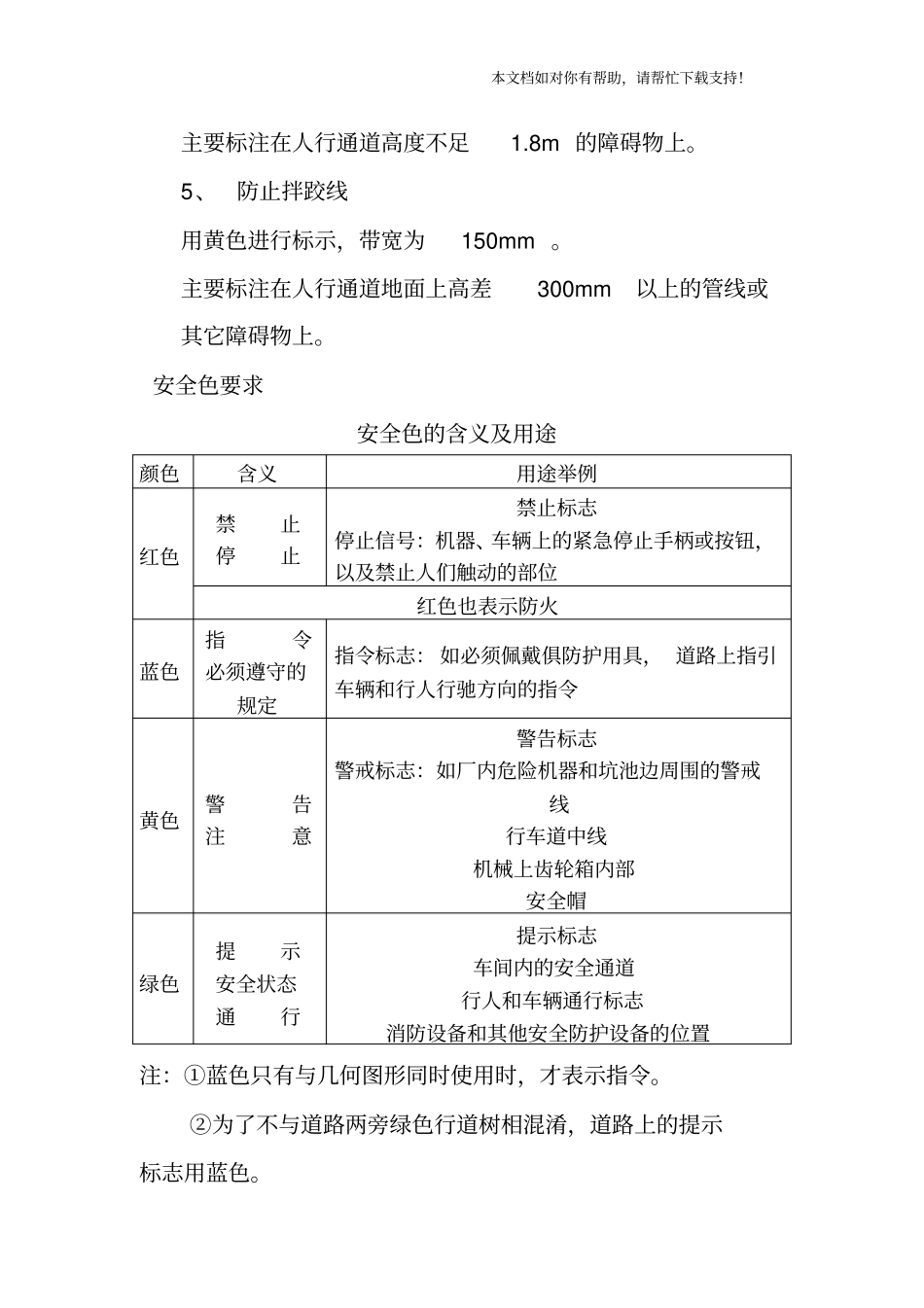

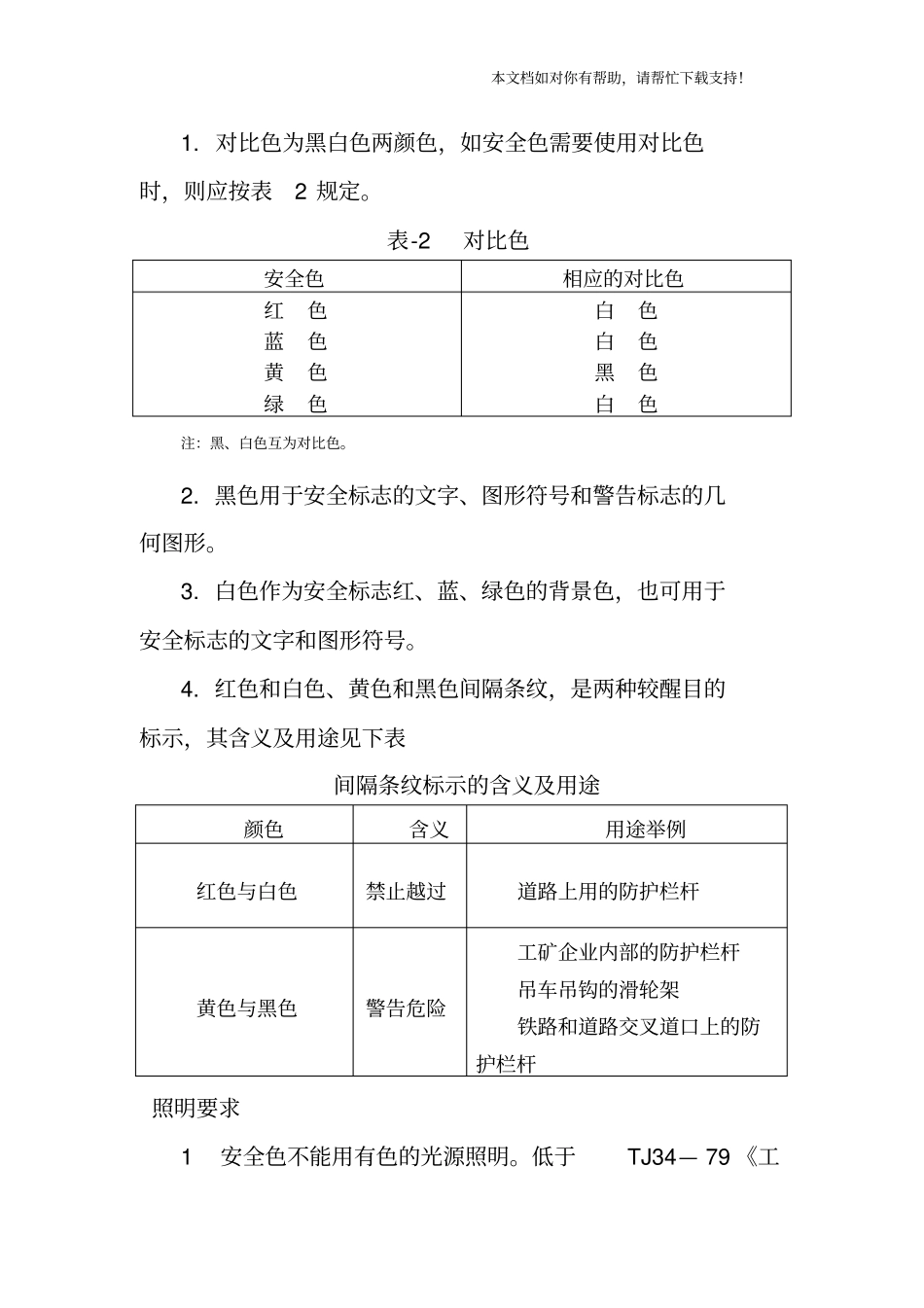

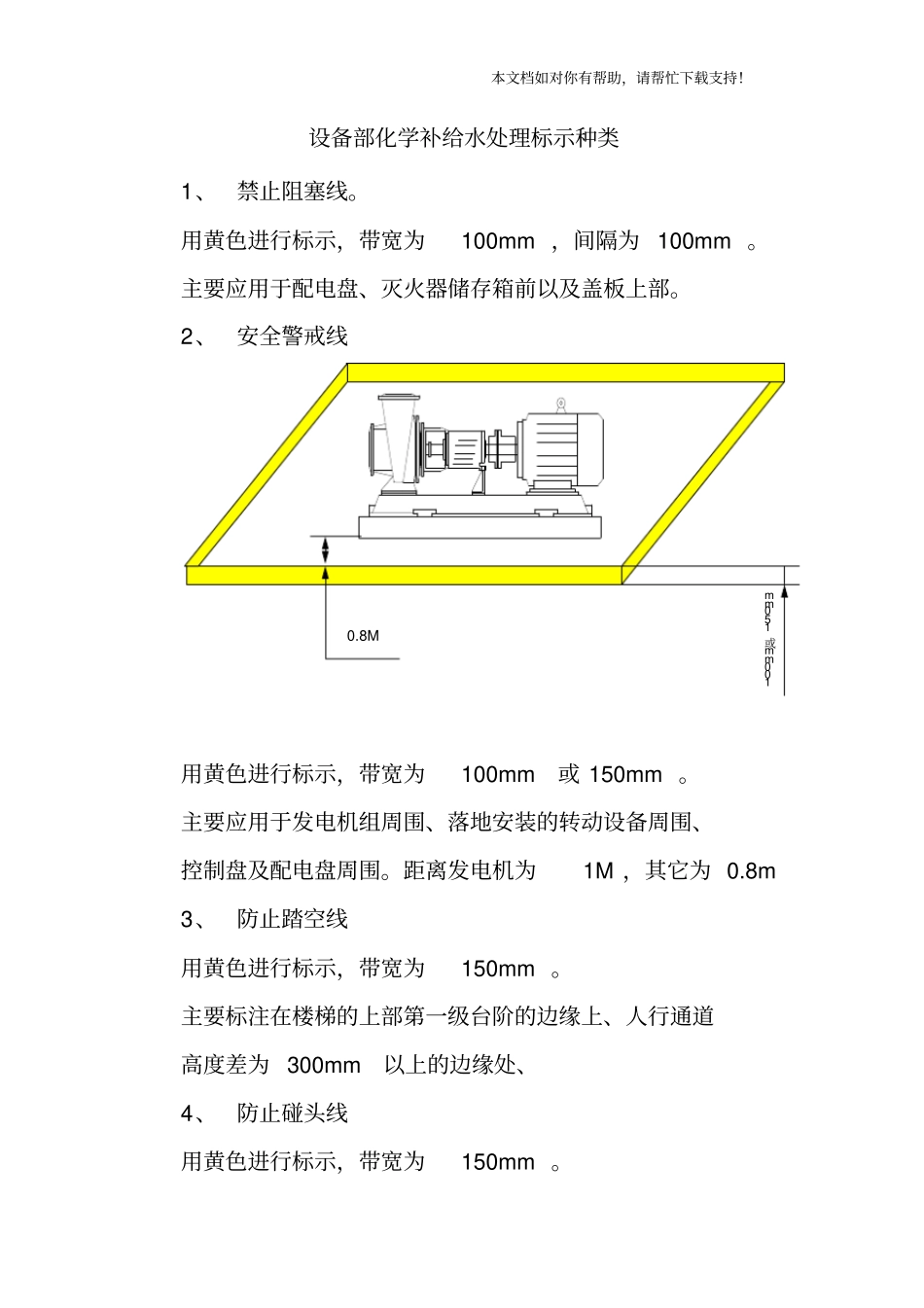

本文档如对你有帮助，请帮忙下载支持！设备部化学补给水处理标示种类1、禁止阻塞线。用黄色进行标示，带宽为100mm ，间隔为 100mm 。主要应用于配电盘、灭火器储存箱前以及盖板上部。2、安全警戒线100mm或150mm0.8M用黄色进行标示，带宽为100mm或 150mm 。主要应用于发电机组周围、落地安装的转动设备周围、控制盘及配电盘周围。距离发电机为1M ，其它为 0.8m 3、防止踏空线用黄色进行标示，带宽为150mm 。主要标注在楼梯的上部第一级台阶的边缘上、人行通道高度差为 300mm以上的边缘处、4、防止碰头线用黄色进行标示，带宽为150mm 。本文档如对你有帮助，请帮忙下载支持！主要标注在人行通道高度不足1.8m 的障碍物上。5、防止拌跤线用黄色进行标示，带宽为150mm 。主要标注在人行通道地面上高差300mm以上的管线或其它障碍物上。安全色要求安全色的含义及用途颜色含义用途举例红色禁止停止禁止标志停止信号：机器、车辆上的紧急停止手柄或按钮，以及禁止人们触动的部位红色也表示防火蓝色指令必须遵守的规定指令标志： 如必须佩戴俱防护用具， 道路上指引车辆和行人行驰方向的指令黄色警告注意警告标志警戒标志：如厂内危险机器和坑池边周围的警戒线行车道中线机械上齿轮箱内部安全帽绿色提示安全状态通行提示标志车间内的安全通道行人和车辆通行标志消防设备和其他安全防护设备的位置注：①蓝色只有与几何图形同时使用时，才表示指令。②为了不与道路两旁绿色行道树相混淆，道路上的提示标志用蓝色。本文档如对你有帮助，请帮忙下载支持！1. 对比色为黑白色两颜色，如安全色需要使用对比色时，则应按表2 规定。表-2 对比色安全色相应的对比色红色蓝色黄色绿色白色白色黑色白色注：黑、白色互为对比色。2. 黑色用于安全标志的文字、图形符号和警告标志的几何图形。3. 白色作为安全标志红、蓝、绿色的背景色，也可用于安全标志的文字和图形符号。4. 红色和白色、黄色和黑色间隔条纹，是两种较醒目的标示，其含义及用途见下表间隔条纹标示的含义及用途颜色含义用途举例红色与白色禁止越过道路上用的防护栏杆黄色与黑色警告危险工矿企业内部的防护栏杆吊车吊钩的滑轮架铁路和道路交叉道口上的防护栏杆照明要求1 安全色不能用有色的光源照明。低于TJ34— 79 《工本文档如对你有帮助，请帮忙下载支持！业企业照明设计标准》的允许照度，则应增加适当照明。2 安全色不能使人耀眼。安全色和对比色的颜色范围1 参考色样见表5：表...
