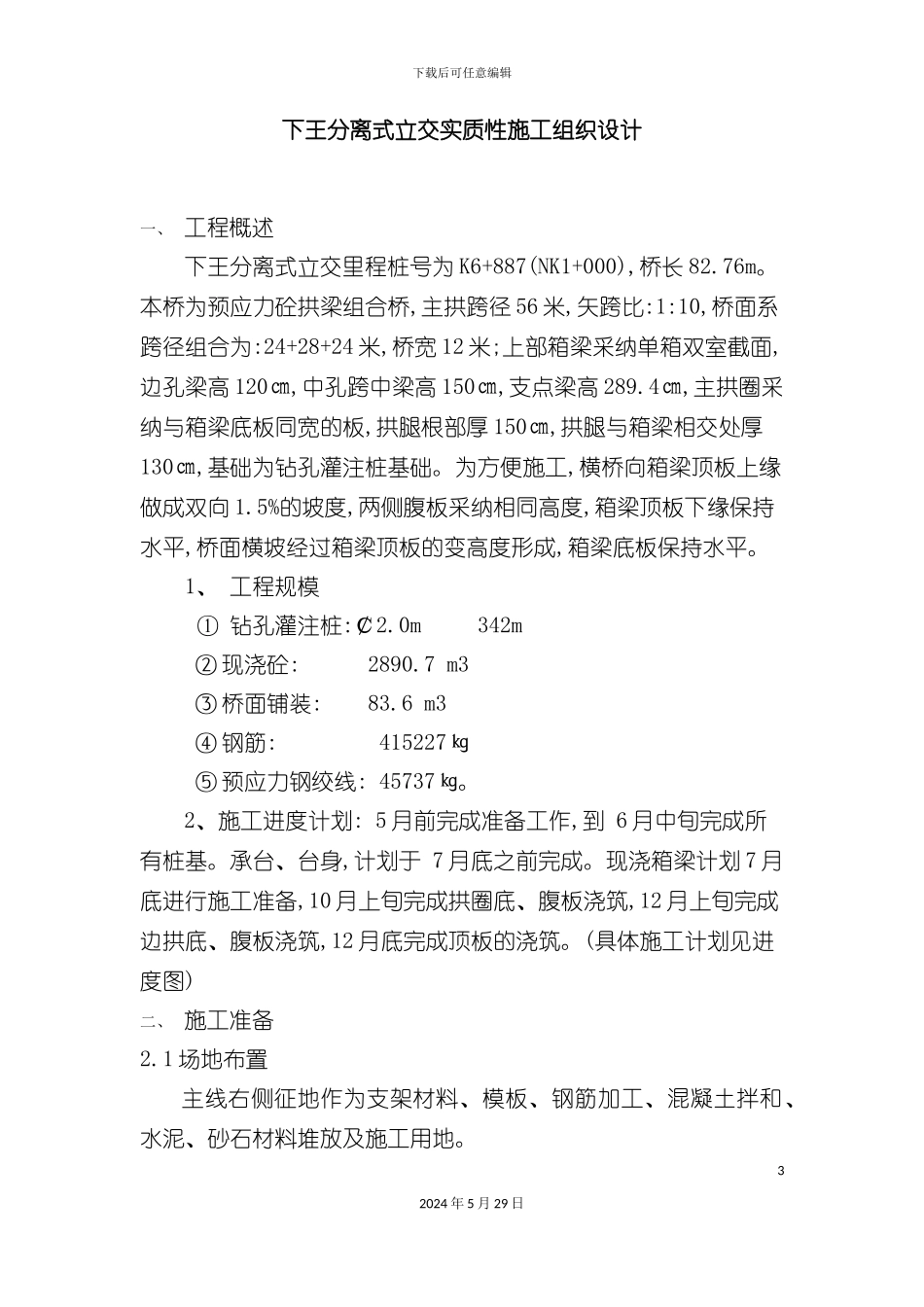

下载后可任意编辑下王分离式立交实质性施工组织设计概述12024 年 5 月 29 日下载后可任意编辑22024 年 5 月 29 日下载后可任意编辑下王分离式立交实质性施工组织设计一、 工程概述下王分离式立交里程桩号为 K6+887(NK1+000),桥长 82.76m。本桥为预应力砼拱梁组合桥,主拱跨径 56 米,矢跨比:1:10,桥面系跨径组合为:24+28+24 米,桥宽 12 米;上部箱梁采纳单箱双室截面,边孔梁高 120㎝,中孔跨中梁高 150㎝,支点梁高 289.4㎝,主拱圈采纳与箱梁底板同宽的板,拱腿根部厚 150㎝,拱腿与箱梁相交处厚130㎝,基础为钻孔灌注桩基础。为方便施工,横桥向箱梁顶板上缘做成双向 1.5%的坡度,两侧腹板采纳相同高度,箱梁顶板下缘保持水平,桥面横坡经过箱梁顶板的变高度形成,箱梁底板保持水平。1、 工程规模 ① 钻孔灌注桩:￠2.0m 342m② 现浇砼: 2890.7 m3③ 桥面铺装: 83.6 m3④ 钢筋: 415227㎏⑤ 预应力钢绞线: 45737㎏。2、施工进度计划: 5 月前完成准备工作,到 6 月中旬完成所有桩基。承台、台身,计划于 7 月底之前完成。现浇箱梁计划 7 月底进行施工准备,10 月上旬完成拱圈底、腹板浇筑,12 月上旬完成边拱底、腹板浇筑,12 月底完成顶板的浇筑。(具体施工计划见进度图)二、 施工准备2.1 场地布置主线右侧征地作为支架材料、模板、钢筋加工、混凝土拌和、水泥、砂石材料堆放及施工用地。32024 年 5 月 29 日下载后可任意编辑2.2 机械材料准备根据拟定的施工方案,所需拌和楼 1 套、发电机 75K W(备用)1台,吊车 1 辆,以及工字钢、钢管柱、钢管、扣件、门式支架材料若干均自有,竹胶模板、木材、钢筋、水泥、砂石等在当地采购;其它工程所需材料按规定程序进行采购。2.3 测量放样首先进行导线点复核,桩位坐标数据复核,无误后用全站仪放出桥位桩,并做好桩位保护,上报总项目部复核,经监理和工作组确认后,方可开始施工。下部构造施工结束后,在原来规定检验频率的基础上,对本桥平面及高程控制网进行一次复查,对已完下部构造结构物进行测量评定并报测量监理工程师批准,高指确认。2.4、设备进场计划:42024 年 5 月 29 日下载后可任意编辑设备名称型号数量设备情况设备名称型号数量设备情况砼拌和楼HZS501良好BX-630电焊机5良好装载机3T1良好钢筋切割机GJ-402良好拖泵HBT60C1良好钢筋弯曲机GW401良好发电机75KW1良好1t机动翻斗车2 良好汽车起重机QY-161良好插入式振捣器10良好门式支架HR-100良好QB40-25 ...
