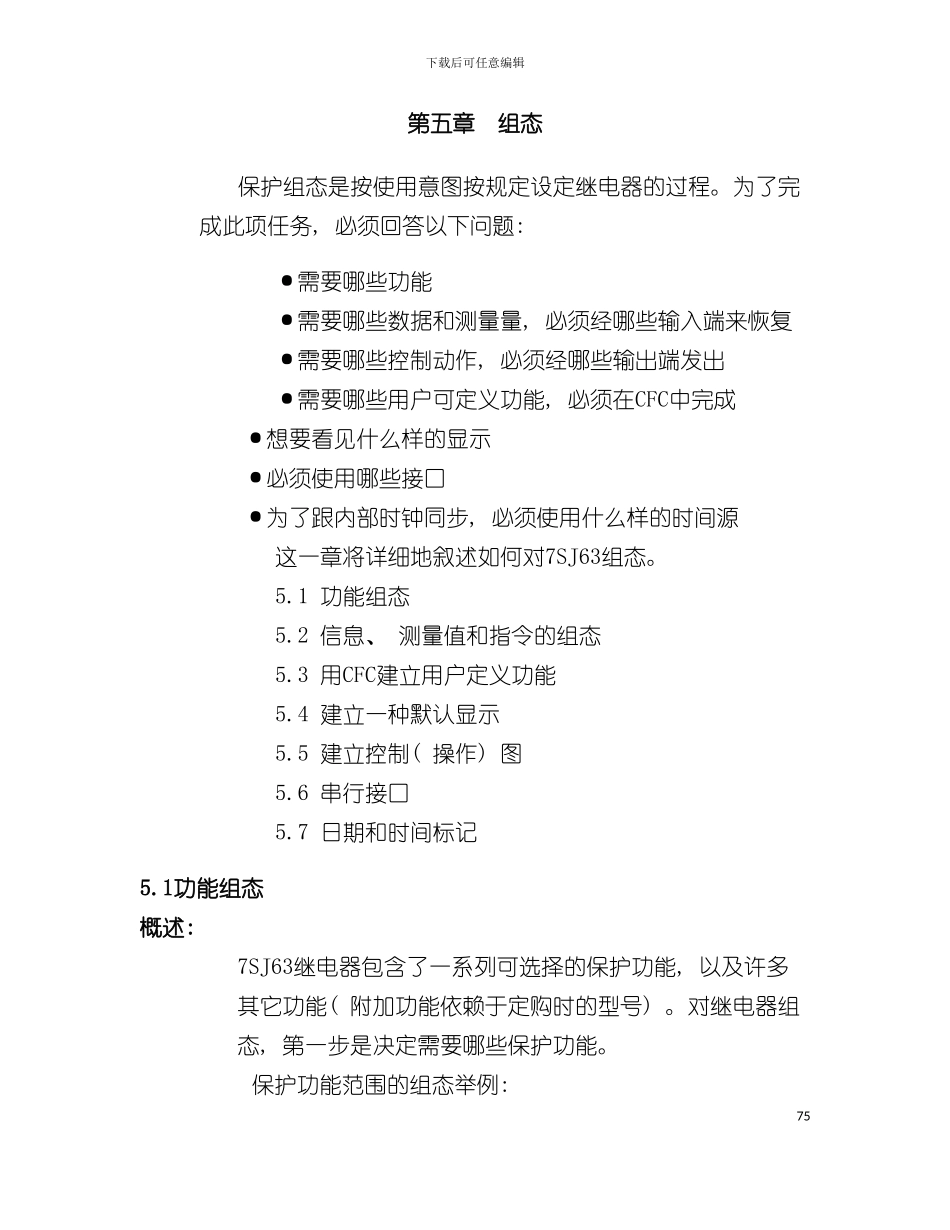

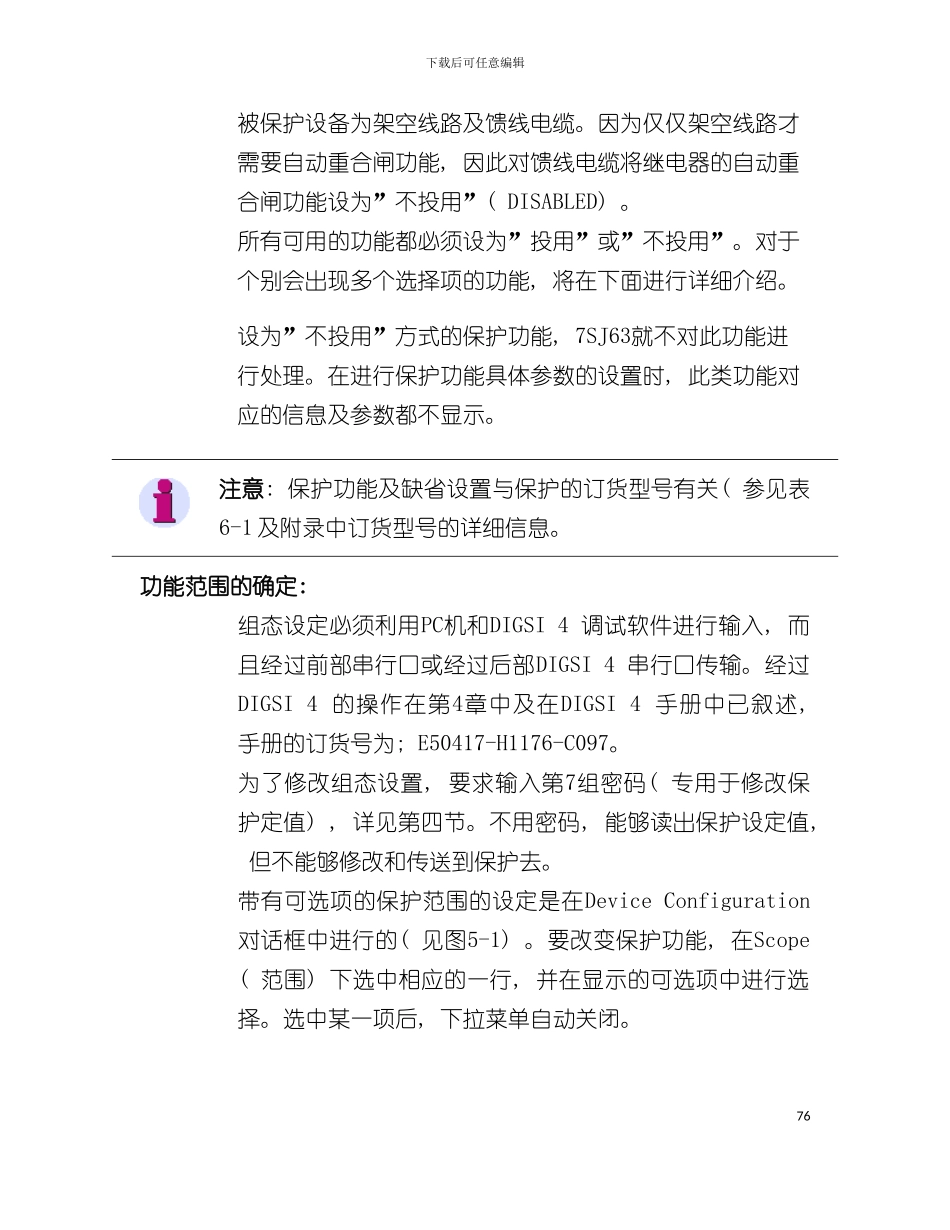

下载后可任意编辑中文手册组态模板1下载后可任意编辑第五章 组态保护组态是按使用意图按规定设定继电器的过程。为了完成此项任务, 必须回答以下问题: ·需要哪些功能 ·需要哪些数据和测量量, 必须经哪些输入端来恢复 ·需要哪些控制动作, 必须经哪些输出端发出 ·需要哪些用户可定义功能, 必须在CFC中完成 ·想要看见什么样的显示 ·必须使用哪些接口 ·为了跟内部时钟同步, 必须使用什么样的时间源这一章将详细地叙述如何对7SJ63组态。5.1 功能组态5.2 信息、 测量值和指令的组态5.3 用CFC建立用户定义功能5.4 建立一种默认显示5.5 建立控制( 操作) 图5.6 串行接口5.7 日期和时间标记5.1功能组态概述: 7SJ63继电器包含了一系列可选择的保护功能, 以及许多其它功能( 附加功能依赖于定购时的型号) 。对继电器组态, 第一步是决定需要哪些保护功能。保护功能范围的组态举例: 75下载后可任意编辑被保护设备为架空线路及馈线电缆。因为仅仅架空线路才需要自动重合闸功能, 因此对馈线电缆将继电器的自动重合闸功能设为”不投用”( DISABLED) 。所有可用的功能都必须设为”投用”或”不投用”。对于个别会出现多个选择项的功能, 将在下面进行详细介绍。设为”不投用”方式的保护功能, 7SJ63就不对此功能进行处理。在进行保护功能具体参数的设置时, 此类功能对应的信息及参数都不显示。注意: 保护功能及缺省设置与保护的订货型号有关( 参见表6-1 及附录中订货型号的详细信息。功能范围的确定: 组态设定必须利用PC机和DIGSI 4 调试软件进行输入, 而且经过前部串行口或经过后部DIGSI 4 串行口传输。经过DIGSI 4 的操作在第4章中及在DIGSI 4 手册中已叙述, 手册的订货号为; E50417-H1176-C097。为了修改组态设置, 要求输入第7组密码( 专用于修改保护定值) , 详见第四节。不用密码, 能够读出保护设定值, 但不能够修改和传送到保护去。带有可选项的保护范围的设定是在Device Configuration对话框中进行的( 见图5-1) 。要改变保护功能, 在Scope ( 范围) 下选中相应的一行, 并在显示的可选项中进行选择。选中某一项后, 下拉菜单自动关闭。76下载后可任意编辑图 5-1 在 DIGSI 4 中保护装置组态对话框举例在关闭对话框之前, 经过点击”DIGSI →DEVICE”, 将修改过的功能设定值传送到继电器。数据将会被储存在继电器内永久性的缓冲存贮器内。组态的功能范围能从继电器本身的显示屏上查看,...
