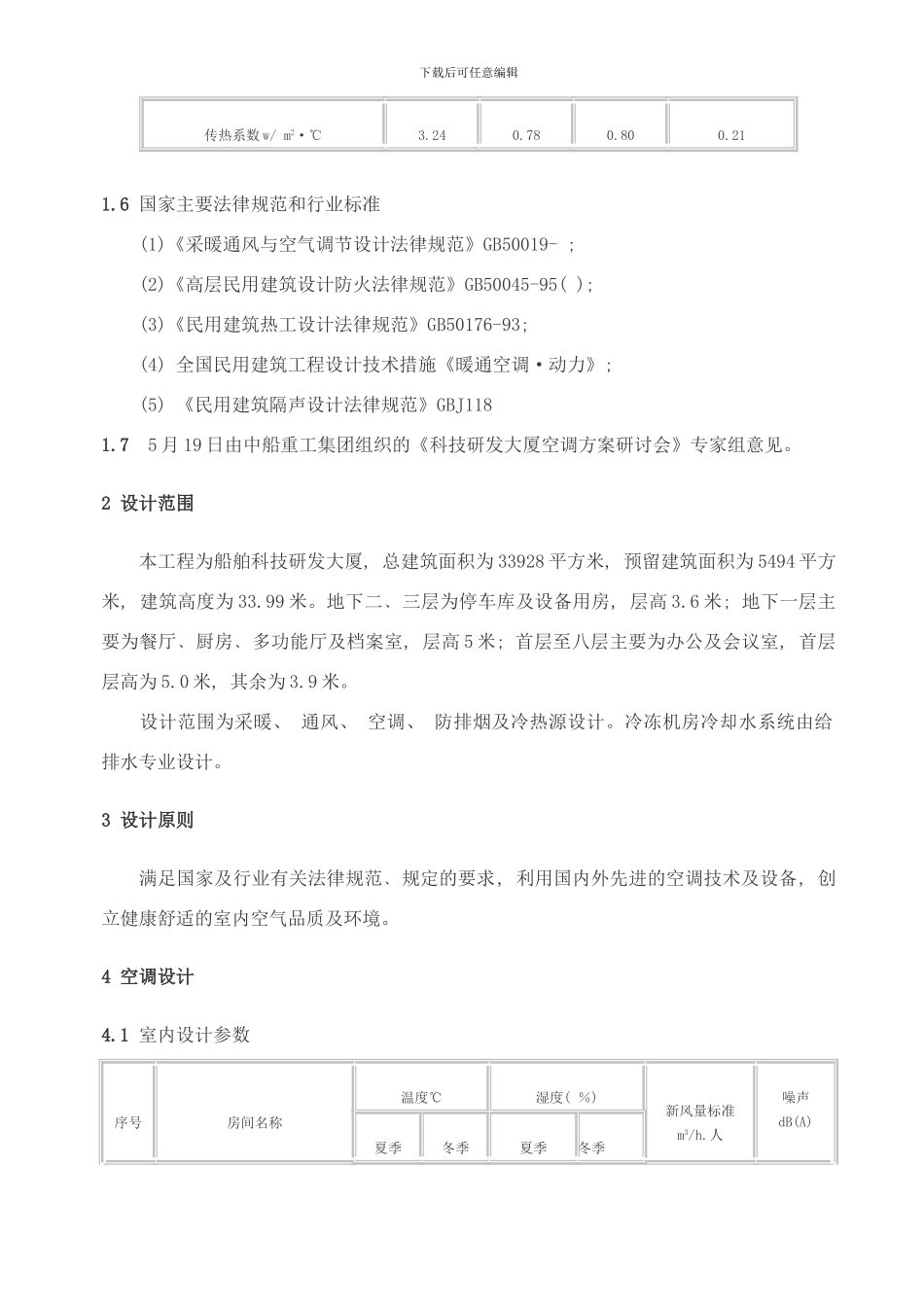

下载后可任意编辑中船科研大厦暖通初步设计作者: luanchanghui 时间: -10-14摘要: 中国船舶重工船舶集团科技研发大厦初步设计。地下三层, 地上十层, 框剪结构, 空调形式为冰蓄冷 冷辐射吊顶。关键词: 冰蓄冷 冷辐射吊顶1 设计依据1.1 上级批文详见总论部分; 1.2 甲方提供的设计任务书; 1.3 建筑专业提出的平面图和剖面图; 1.4 室外计算参数(北京地区) 夏季空调计算干球温度 33.2℃ 夏季空调计算日平均温度 28.6℃ 夏季空调计算湿球温度 26.4℃ 夏季通风计算干球温度 30.0℃ 夏季空调计算相对湿度 78 % 夏季大气压力 99.86Kpa 夏季平均风速 1.9 m/s 冬季空调计算干球温度 -12℃ 冬季通风计算干球温度 -5℃ 冬季空调计算相对湿度 45 % 冬季大气压力 102.04 Kpa 冬季平均风速 2.8 m/s1.5 建筑物围护结构的热工性能 围护结构名称外窗外墙屋面地面下载后可任意编辑传热系数 w/ m2·℃3.240.780.800.211.6 国家主要法律规范和行业标准 (1)《采暖通风与空气调节设计法律规范》GB50019- ; (2)《高层民用建筑设计防火法律规范》GB50045-95( ); (3)《民用建筑热工设计法律规范》GB50176-93; (4) 全国民用建筑工程设计技术措施《暖通空调·动力》; (5) 《民用建筑隔声设计法律规范》GBJ1181.7 5 月 19 日由中船重工集团组织的《科技研发大厦空调方案研讨会》专家组意见。 2 设计范围 本工程为船舶科技研发大厦, 总建筑面积为 33928 平方米, 预留建筑面积为 5494 平方米, 建筑高度为 33.99 米。地下二﹑三层为停车库及设备用房, 层高 3.6 米; 地下一层主要为餐厅﹑厨房﹑多功能厅及档案室, 层高 5 米; 首层至八层主要为办公及会议室, 首层层高为 5.0 米, 其余为 3.9 米。 设计范围为采暖、 通风、 空调、 防排烟及冷热源设计。冷冻机房冷却水系统由给排水专业设计。 3 设计原则 满足国家及行业有关法律规范﹑规定的要求, 利用国内外先进的空调技术及设备, 创立健康舒适的室内空气品质及环境。4 空调设计4.1 室内设计参数序号房间名称温度℃湿度( ％) 新风量标准m3/h.人噪声dB(A)夏季冬季夏季冬季下载后可任意编辑1办公﹑谈判室及接待室242250±10≥4050≤402会议﹑学术报告厅241850±10≥3536≤503电话机房251850±10≥4050≤604计算中心242050±10≥4050≤555展示厅261850±10≥4050≤556档案室261850±10≥3550≤557餐厅2420≤65≥4030≤558厨房35...
