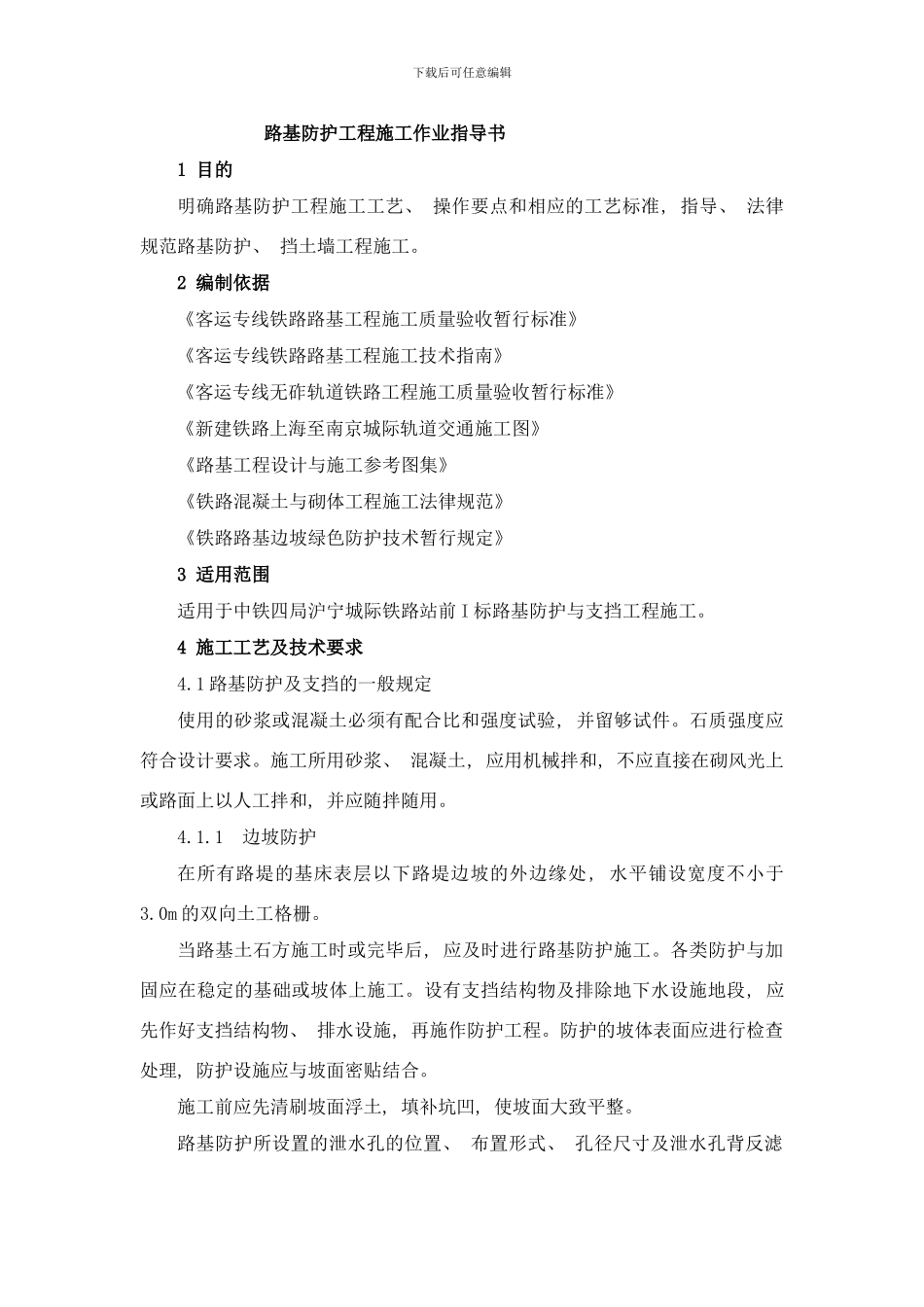

下载后可任意编辑路基防护工程施工作业指导书1 目的明确路基防护工程施工工艺、 操作要点和相应的工艺标准, 指导、 法律规范路基防护、 挡土墙工程施工。2 编制依据《客运专线铁路路基工程施工质量验收暂行标准》《客运专线铁路路基工程施工技术指南》《客运专线无砟轨道铁路工程施工质量验收暂行标准》《新建铁路上海至南京城际轨道交通施工图》《路基工程设计与施工参考图集》《铁路混凝土与砌体工程施工法律规范》 《铁路路基边坡绿色防护技术暂行规定》3 适用范围适用于中铁四局沪宁城际铁路站前 I 标路基防护与支挡工程施工。4 施工工艺及技术要求4.1 路基防护及支挡的一般规定使用的砂浆或混凝土必须有配合比和强度试验, 并留够试件。石质强度应符合设计要求。施工所用砂浆、 混凝土, 应用机械拌和, 不应直接在砌风光上或路面上以人工拌和, 并应随拌随用。4.1.1 边坡防护在所有路堤的基床表层以下路堤边坡的外边缘处, 水平铺设宽度不小于3.0m 的双向土工格栅。当路基土石方施工时或完毕后, 应及时进行路基防护施工。各类防护与加固应在稳定的基础或坡体上施工。设有支挡结构物及排除地下水设施地段, 应先作好支挡结构物、 排水设施, 再施作防护工程。防护的坡体表面应进行检查处理, 防护设施应与坡面密贴结合。施工前应先清刷坡面浮土, 填补坑凹, 使坡面大致平整。路基防护所设置的泄水孔的位置、 布置形式、 孔径尺寸及泄水孔背反滤下载后可任意编辑层的材料、 设置应符合设计要求, 且排水畅通。砌体及反滤层( 或垫层) 的材料、 设置应符合设计要求。4.1.2 路基支挡岩体破裂或土质松软、 有水地段, 修建支挡结构应按结构要求适当分段, 及时施工, 不应长段拉开挖基。支挡结构基坑开挖前, 应做好排水设施。基坑开挖后应及时进行基础及墙身施工, 并做好墙后排水设施, 及时回填或填筑路堤。支挡结构的各部尺寸应符合设计要求。支挡结构背后填料及压实度应符合设计要求。支挡结构端部伸入路堤或嵌入地层部分应与墙体一起施工。路堑支挡结构顶面应抹平与边坡相接, 其间孔隙应填实并封闭。支挡结构与桥台连接时, 应协调配合施工; 必要时应加临时支撑, 保证相接填方或地基土层的稳定。支挡结构基础基坑开挖后, 要核对地质资料, 经验收合格后, 方可进行基础施工, 当与设计不符时应及时反馈。泄水孔、 反滤层、 排水层、 隔水层、 沉降缝和伸缩缝设置应符合设计要求。4.2 边坡防护施工工艺及...
