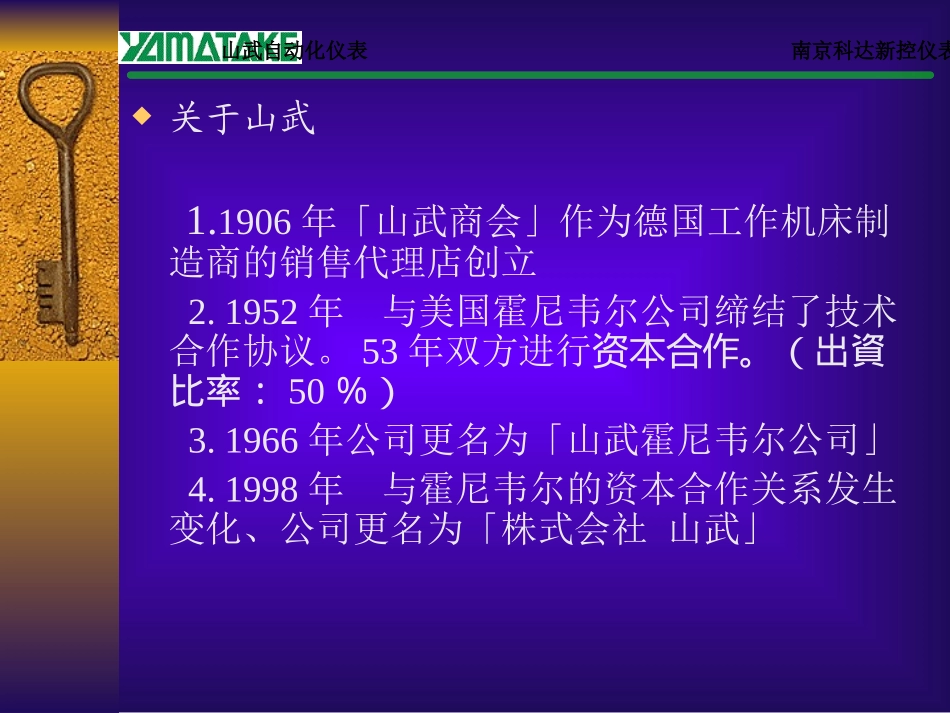

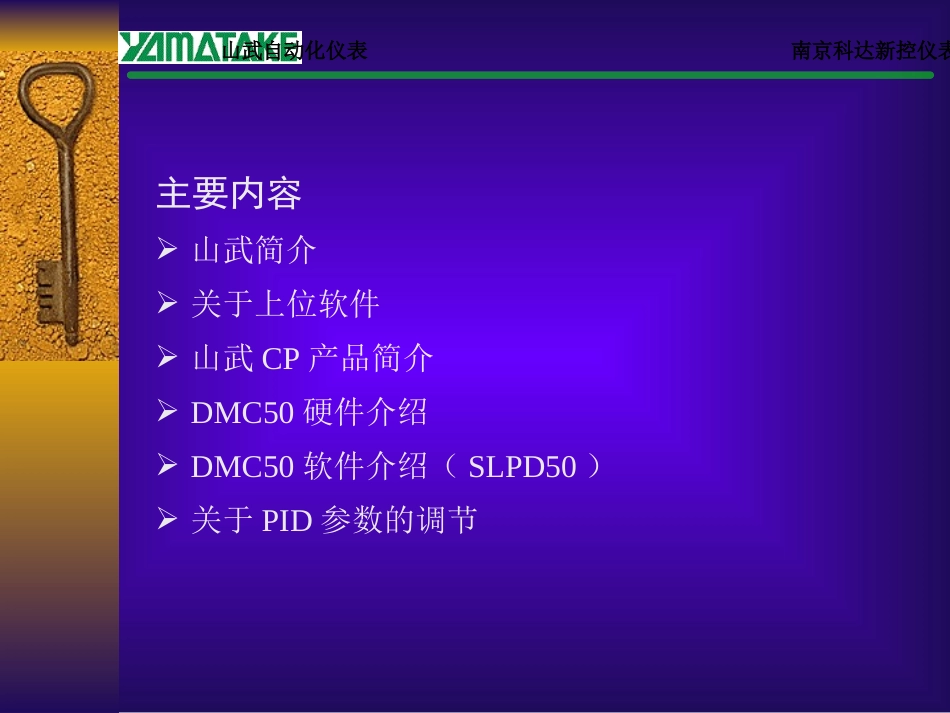

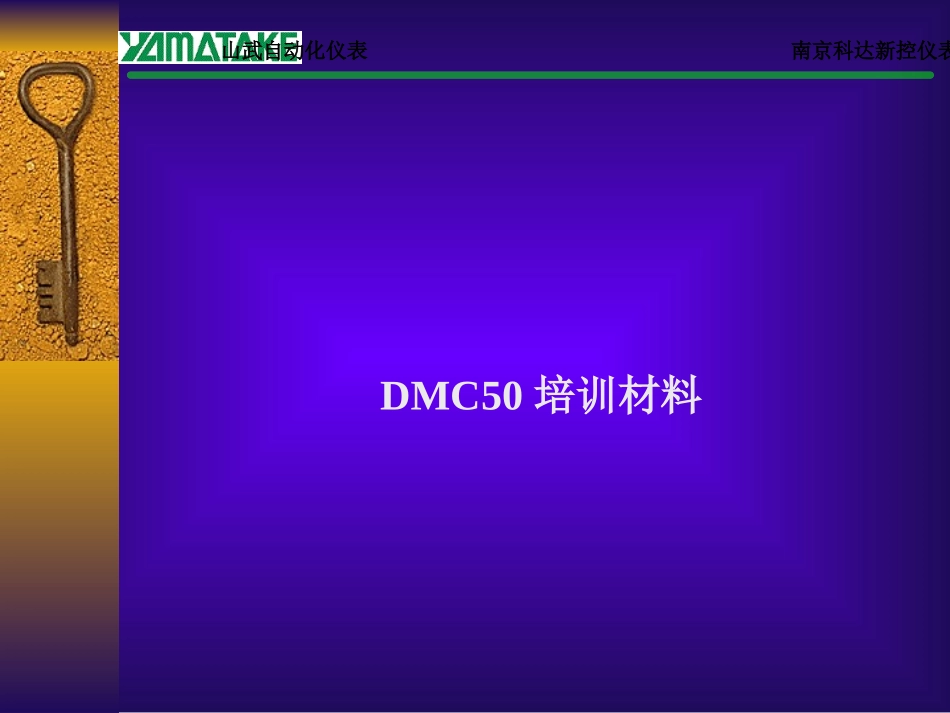

山武自动化仪表南京科达新控仪表有限公司DMC50培训材料山武自动化仪表南京科达新控仪表有限公司主要内容山武简介关于上位软件山武CP产品简介DMC50硬件介绍DMC50软件介绍（SLPD50）关于PID参数的调节山武自动化仪表南京科达新控仪表有限公司关于山武1.1906年「山武商会」作为德国工作机床制造商的销售代理店创立2.1952年与美国霍尼韦尔公司缔结了技术合作协议。53年双方进行资本合作。（出資比率：50％）3.1966年公司更名为「山武霍尼韦尔公司」4.1998年与霍尼韦尔的资本合作关系发生变化、公司更名为「株式会社山武」山武自动化仪表南京科达新控仪表有限公司组态软件HMI（humanmachineinterface）概述目前组态软件的发展迅猛，已经扩展到企业信息管理系统，管理和控制一体化，远程诊断和维护以及在互联网上的一系列的数据整合。主要品牌：国外：IFixWINCCINTOUCH等国内：SdcMan（世纪星）PcautoKingviewMCGS等山武自动化仪表南京科达新控仪表有限公司SDCMAN简介该软件主要由工程管理器、人机界面MAKER、VIEW、I/O驱动程序、控制策略生成器及各种网络服务组件等组成山武自动化仪表南京科达新控仪表有限公司组态软件应用程序的工作原理（如图所示）在组态软件的制作中常使用变量，实时数据库系统，动画连接，动作脚本，各种曲线，数据报表，报警和事件，配方，内置数据表，运行系统等山武自动化仪表南京科达新控仪表有限公司可进行高分辨率处理。.热电偶输入：特定量程的1/100℃高分辨率.热电阻输入：1/5000(℃特殊模件)高分辨率.4-20mA输入：1/32000的高分辨率处理多个模拟量.模拟输入：全多路4输入(电压输入或热电偶输入最大8个)、其它辅助输入2个.模拟输出：4点配备数字输入、输出作为联络信号、动作信号等继电器顺控输入/输出使用。.数字输入：光耦合12点.数字输出：晶体管输出16点配备了能自由对应高级过程控制设计的开发环境.运算种类：算术、伦理、PID控制等100种以上.运算容量：换算成PID运算，可进行8回路以上的处理.言语：可选择最适合的语言记述方法对应于控制程序基于IEC61131-3基准概念，实现了高效率的程序开发，并实现了程序的再利用。在设计参数设定功能及趋势监视功能等内容时，也考虑到了过程调节器使用上的方便性这点。实现了在压力、流量、高速升温控制时的最佳运算速度控制。.实现50ms的输入、输出处理及运算更新周期，能对应高速应答应用。内藏“稳定性强化”，“超调抑制”功能算法.采用“Ra-PID”算法对应于要求高灵敏反应的直接加热系统控制，实现了传统方法不能实现的控制功能。DMC50控制模件山武自动化仪表南京科达新控仪表有限公司網絡對應：通過以太網(10BASE-T)及RS-485連接的各控制模件，可進行CPL通訊(ControllerPeripheralLink：本公司上位通訊規程)及編程器通訊。(預定端口)（1250，1251，1252，1253）通讯模件山武自动化仪表南京科达新控仪表有限公司基本型號模件種類追加處理特殊處理內容DMC50模件型調節計CH200控制模件高分辨率2回路型CH400控制模件高分辨率4回路型CS200控制模件特殊2回路型CS400控制模件特殊4回路型ME200通訊模件以太通訊型MR200RS-485標準型O追加處理無T熱帶處理無K硫化對策處理有D檢查成績書B熱帶處理+檢查成績書L硫化對策處理+檢查成績書O跟蹤證明書無Y跟蹤證明書有0000無山武自动化仪表南京科达新控仪表有限公司SLP-D50/ISaGRAF中可执行以下功能。DMC50H/W相关、运算参数的设定，监视，在程序中的运用。用户定义参数的定义，设定，监视和在程序中的运用。参数设定值的报表功能（HTML形式）。利用ISaGRAF开发应用程序的功能。向DMC50应用下载的功能。送DMC50上载的功能。按组监视功能进行的整体监视。DMC50参数数据，ISaGRAF变量的趋势监视（画面CSV保存）。DMC50参数数据ISaGRAF变量的范例采样跟踪（连续，定长）。DMC50取整变换用程序自动生成功能。应用程序开发环境介绍山武自动化仪表南京科达新控仪表有限公司锅炉的液位控制参数主要是：PID（比例、积分、微分）等。通过调节给水流量控制汽包液位高度。PID的控...
